PERUSAHAAN PERDAGANGAN YW DKE
 |
| Tempat asal: | Cina |
| Nama merek: | SMC |
| Sertifikasi: | CE |
| Nomor model: | KQG2H08-03S |
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Bisa dinegosiasikan |
| Kemasan rincian: | Karton / Sesuai Kebutuhan Klien |
| Waktu pengiriman: | 1-7Work Hari Setelah Pembayaran |
| Syarat-syarat pembayaran: | T/T, Serikat Barat, paypal |
| Menyediakan kemampuan: | 5000 buah/1 Bulan |
| Suhu media: | -5~150℃ | Bahan: | SUS316 |
|---|---|---|---|
| Media: | Udara atau cairan | Benang koneksi R, M: | 1/8 |
| Tekanan: | 0-1MPa | Daerah aplikasi: | Industri Kendaraan Energi Baru |
| Menyoroti: | Konektor pipa pneumatik SMC,SUS316 Pneumatic Pipe Connector,SUS316 SMC Pneumatic Connector |
||

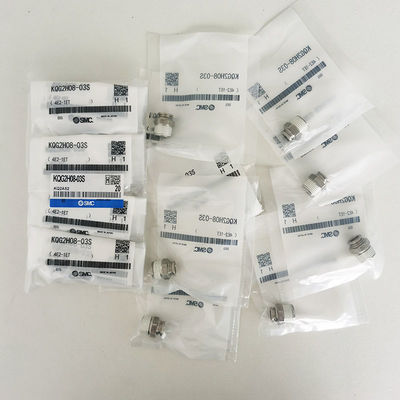

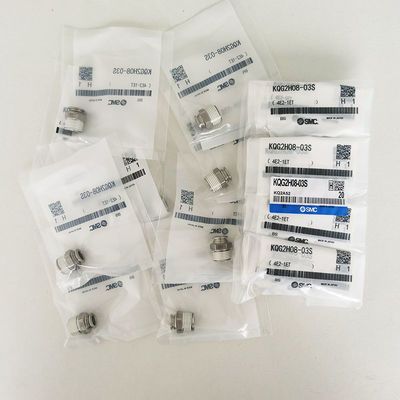

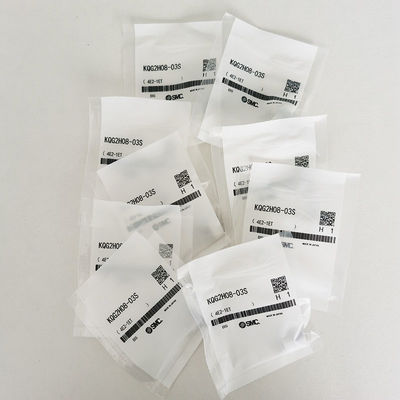

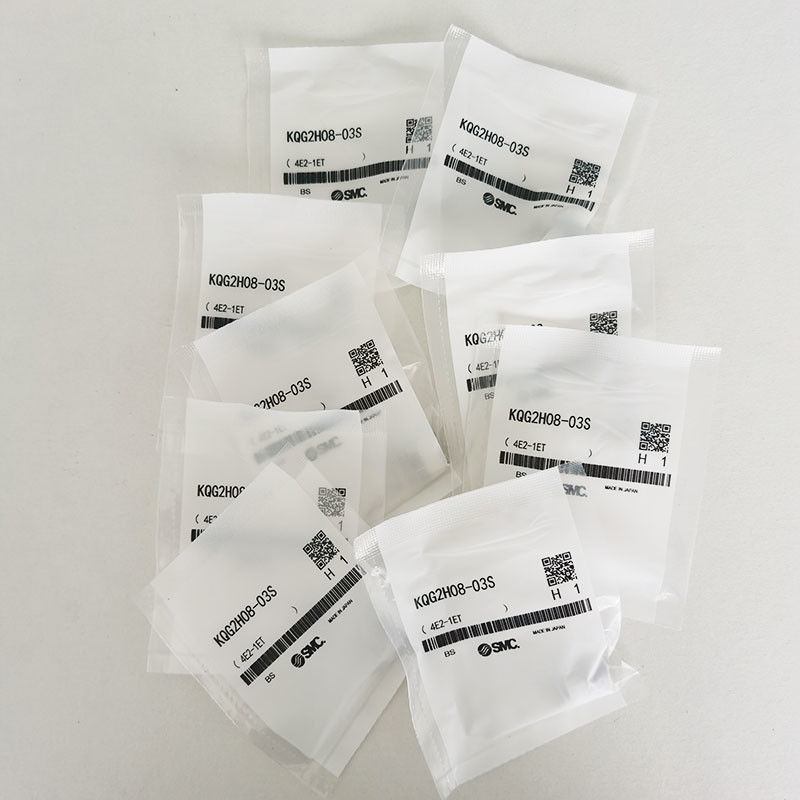

SMC KQG2H08-03S
Konektor Pneumatik SUS316 Tekanan 0-1mpa
Deskripsi produk:
Rangkaian baja tahan karat KQG2 SMC dirancang untuk memenuhi standar tertinggi ketika datang ke persyaratan kritis seperti ketahanan terhadap korosi, bahan kimia dan suhu tinggi.Dibandingkan dengan seri KQG yang ada, Fitting KQG2 30% lebih kecil dan 62% lebih ringan, dan datang dalam diameter dari 3,2 mm hingga 16 mm.
Fittings ini tidak hanya tahan korosi, tetapi juga mampu bekerja dalam berbagai lingkungan tekanan (-100kPa hingga 1MPa) dan kondisi suhu (-5°C hingga +150°C).Hal ini membuat mereka ideal untuk digunakan dengan udara terkompresi, air dan bahkan uap.
Apa yang membantu seri KQG2 SMC menonjol dari persaingan adalah tingkat ketahanan korosi yang superior yang disediakan oleh baja tahan karat SUS316.Kelas ini memberikan sifat pengeboran dan ketahanan korosi yang lebih tinggiHal ini membuatnya sempurna untuk digunakan di lingkungan yang kaya klorida.
Kombinasi dari kinerja stainless steel dan ultra ringan,Desain profil rendah membuat fittings pneumatik satu sentuhan KQG2 dari SMC harus dimiliki untuk aplikasi yang menuntut keunggulan di area kritis.
Fitur:
Produk ini sangat kompak dan ringan, dibandingkan dengan pendahulunya KQGL06-01S. Tubuhnya terdiri dari baja tahan karat 316, dan bagian segelnya adalah FKM khusus.Hal ini dapat diterapkan dalam berbagai bahan tabung, seperti FEP, PFA, Nylon, Soft Nylon, Polyurethane, atau Polyolefin. rentang suhu fungsional adalah antara -5 dan 150 ° C, dan bebas lemak dan kompatibel dengan uap.
Berikut adalah spesifikasi produk yang terperinci: Dimensi: Sekitar 30% lebih pendek; Berat: Sekitar 62% lebih ringan.
Tabung yang berlaku:
| Tabung yang berlaku | Tabung yang berlaku | FEP, PFA, Nylon, Nylon LembutCatatan1), Polyurethane, Polyolefin |
| Tabung 0.D. | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| Spesifikasi | CairanCatatan3) | Udara, Air, Uap Catatan2) |
| Kisaran tekanan operasi | -100 kPa sampai 1 MPaCatatan4) | |
| Tekanan bukti | 3.0 MPa | |
| Suhu lingkungan dan cairanCatatan5) | - 5 sampai 150°C (tidak membeku)Catatan4) | |
| Pelumas | Spesifikasi bebas lemak | |
| Segel pada benang | Dengan pelindung | |
| Suhu Kondisi pemasangan Sleeve dalam |
Tabung | Suhu |
| Tabung FEP/Seri TH | 80°C atau lebih | |
| Tabung Super PFA/Seri TL | 120°C atau lebih | |
Catatan 1) Untuk tabung nilon lunak, air tidak dapat digunakan.
Catatan 2) Konsultasikan dengan SMC mengenai tabung yang berlaku secara terpisah.
Catatan 3) Hindari penggunaan dalam aplikasi yang memegang vakum seperti penguji kebocoran, karena ada kebocoran.
Catatan 4) Periksa rentang tekanan operasi dan rentang suhu operasi tabung.
Catatan 5) Disarankan agar Anda menggunakan sarung dalam dalam kondisi berikut (KecualiØ3.2):
● Saat digunakan pada suhu tinggi.
● Saat digunakan pada suhu tinggi.
|
Konektor pria: KQG2H |
|||||||||
| Berlaku O.D tabung (mm) |
Hubungan benang R, M |
Model | H (Lebar di atas datar) |
Catatan 1) ØD |
L | A* | M | Catatan 2) Efektif area (mm2) |
Berat badan |
| ø3.2 | M5 x 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
Klausa purna jual:
Kebijakan Jaminan Kualitas Satu Tahun
Kami akan memeriksa kualitas barang sebelum pengiriman.
masalah tak terduga
terjadi, kami berharap untuk menyelesaikan masalah dengan pembeli melalui ramah di
dengan cara berikut:
1, Jika itu masalah kualitas, pembeli dapat mengajukan argumen dalam waktu 15 hari setelah
penerimaan barang,
pembeli harus memberikan foto atau video dan bukti lain kepada penjual untuk
mengidentifikasi.
2, kerusakan buatan manusia, pembeli mengambil tanggung jawab penuh.
3, Program pengolahan kualitas produk:
1) Pembeli mengembalikan produk karena alasan kualitas buruk selama satu tahun
(tidak termasuk yang
kerusakan akibat pengiriman atau kerusakan buatan manusia).
Biaya restocking 15% dinilai untuk setiap produk yang dikembalikan dalam kondisi "digunakan".
produk kepada pembeli dan membayar biaya pengiriman kembali.
2) Jika barang (harga total termasuk pengiriman kurang dari 10USD) memiliki masalah kualitas, kami
akan mengirim kembali produk baru di pembeli pesanan berikutnya; jika pembeli tidak berencana untuk membuat pesanan baru di
Dalam jangka pendek, pembeli dapat membayar biaya pengiriman kembali dan meminta untuk mengirim kembali produk baru.
ada masalah dengan produk, silakan hubungi kami ̇ kami akan menyelesaikannya segera setelah kami mendapatkannya.
Jika Anda memiliki pertanyaan lain, selamat datang untuk menghubungi kami.
