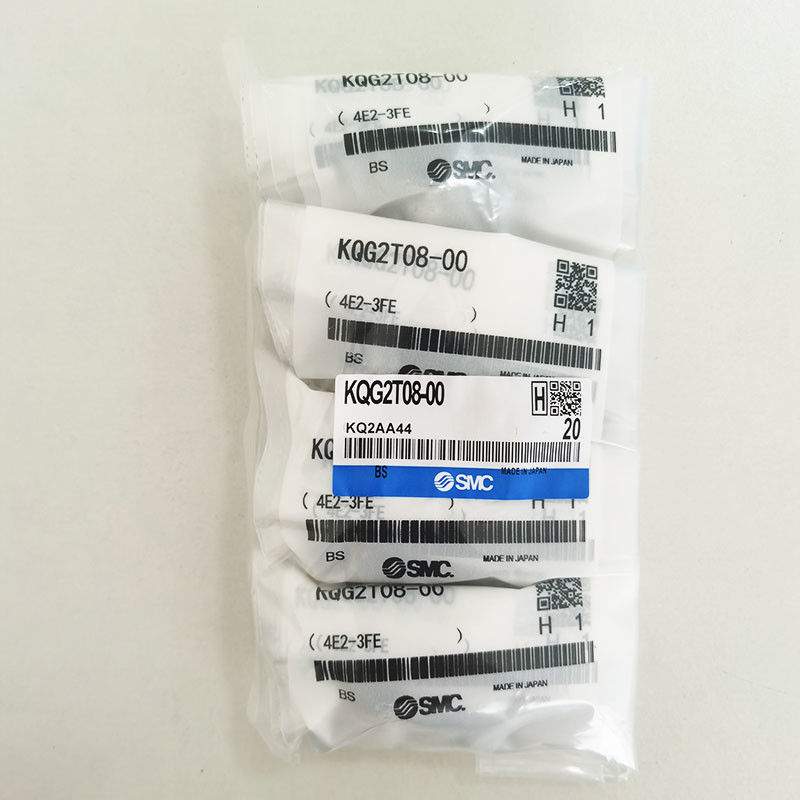

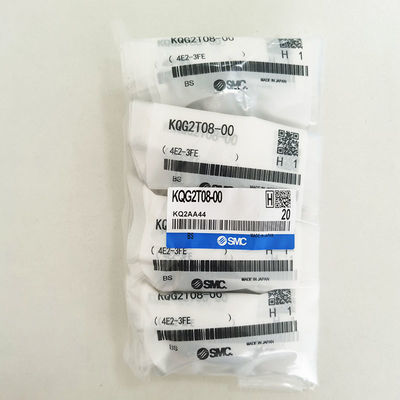

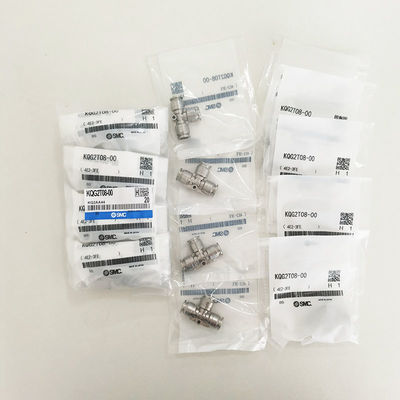

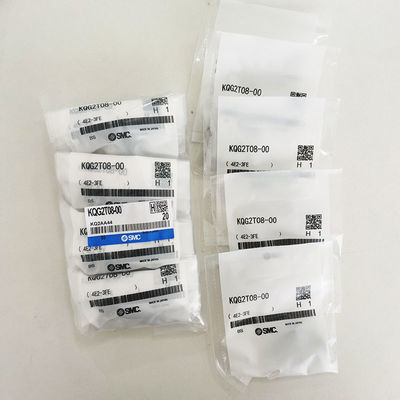

SMC KQG2T08-00
Fittings One-Touch Tube O.D. 8mm yang berlaku
Deskripsi produk:
Fittings pneumatik satu sentuh seri SMC KQG2 memberikan manfaat yang besar bagi konsumen.mereka juga kompatibel dengan diameter tabung yang berbeda mulai dari 3.2 sampai 16mm. Desain ringan dan kompak membuat mereka cocok untuk berbagai lingkungan, seperti di udara dan air terkompresi, atau bahkan di uap.
Kinerja fittings dalam berbagai kondisi tekanan dan suhu (dari -100 kPa hingga 1MPa dan -5°C hingga +150°C masing-masing) dapat diandalkan dan ideal.Fittings ini terbuat dari kualitas tinggi SUS316 stainless steelKarena itu, baja tahan karat SUS316 sangat cocok untuk lingkungan klorida.
Fitur:
Fitting pneumatik satu sentuhan seri SMC KQG2 terbuat dari stainless steel SUS316, yang memiliki sifat ketahanan korosi dan erosi yang lebih baik daripada 304 stainless steel.SUS316 stainless steel juga lebih cocok untuk lingkungan klorida.
Produk ini lebih pendek dan lebih ringan daripada model sebelumnya KQGL06-01S. Ini memiliki pengurangan panjang sekitar 30%, dan pengurangan berat 62%.Bagian luar utama terbuat dari stainless steel 316 dan disegel dengan FKMIni mendukung TEP, PFA, Nylon, nylon lunak, poliuretan dan polyolefin bahan tabung.
Tabung yang berlaku: Ukuran Metrik, Benang Penghubung: M, R, RC
| Tabung yang berlaku |
Tabung yang berlaku |
FEP, PFA, Nylon, Catatan Nylon Lembut1), Polyurethane, Polyolefin |
| Tabung 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Spesifikasi |
CairanCatatan3) |
Catatan2) |
| Kisaran tekanan operasi |
-100 kPa sampai 1 MPa Catatan4) |
| Tekanan bukti |
3.0 MPa |
| Suhu lingkungan dan cairanCatatan5) |
- 5 sampai 150°C (tidak membeku) Catatan4) |
| Pelumas |
Spesifikasi bebas lemak |
| Segel pada benang |
Dengan pelindung |
Suhu
Kondisi pemasangan
Sleeve dalam |
Tabung |
Suhu |
| Tabung FEP/Seri TH |
80°C atau lebih |
| Tabung Super PFA/Seri TL |
120°C atau lebih |
| |
|
Catatan 1) Untuk tabung nilon lunak, air tidak dapat digunakan.
Catatan 2) Konsultasikan dengan SMC mengenai tabung yang berlaku secara terpisah.
Catatan 3) Hindari penggunaan dalam aplikasi yang memegang vakum seperti penguji kebocoran, karena ada kebocoran.
Catatan 4) Periksa rentang tekanan operasi dan rentang suhu operasi tabung.
Catatan 5) Disarankan agar Anda menggunakan sarung dalam dalam kondisi berikut (KecualiØ3.2):
● Saat digunakan pada suhu tinggi.
● Saat digunakan pada suhu tinggi.
Parameter teknis
| Union Elbow: KQG2T |
Berlaku
O.D tabung
(mm) |
Model |
Catatan 1)
ØD |
L |
A |
Q |
M |
ØN |
ØO |
Catatan 2)
Efektif
area (mm2) |
Berat badan |
| ø3.2 |
KQG2T23-00 |
8.3 |
13.6 |
20.5 |
4.1 |
12 |
3.2 |
5.6 |
3.4 |
7.9 |
| ø4 |
KQG2T04-00 |
9.1 |
14.6 |
21.8 |
4.4 |
12.6 |
3.2 |
5.6 |
6.4 |
9.5 |
| ø6 |
KQG2T06-00 |
11.4 |
16.6 |
24.6 |
5.2 |
13.6 |
3.2 |
5.6 |
13.4 |
14.2 |
| ø8 |
KQG2T08-00 |
13.7 |
20.1 |
31.1 |
7 |
16.1 |
4.2 |
8 |
25.6 |
24.4 |
| ø10 |
KQG2T10-00 |
16.6 |
22 |
34 |
8 |
17 |
4.2 |
8 |
40 |
36.8 |
| ø12 |
KQG2T12-00 |
18.7 |
24.6 |
37.7 |
9.1 |
18.6 |
4.2 |
8 |
57.4 |
46.9 |
| ø16 |
KQG2T16-00 |
24.6 |
28.8 |
43.4 |
10.6 |
20.8 |
4.2 |
8 |
100 |
75.5 |
