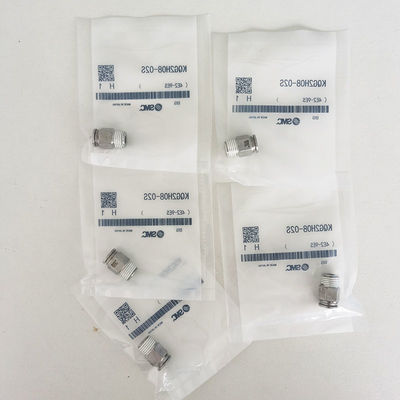

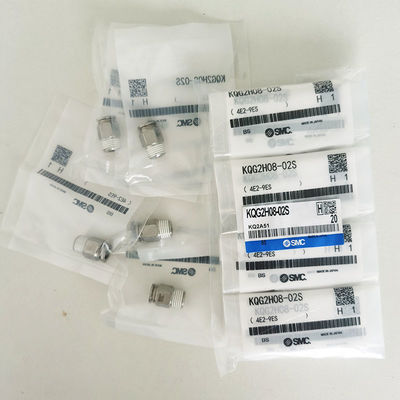

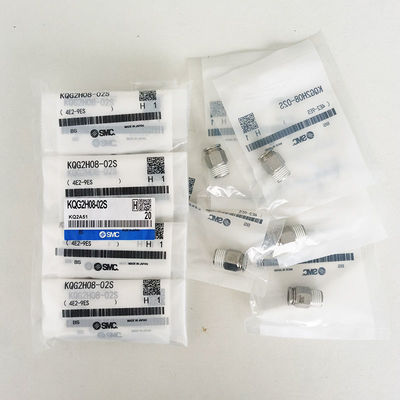

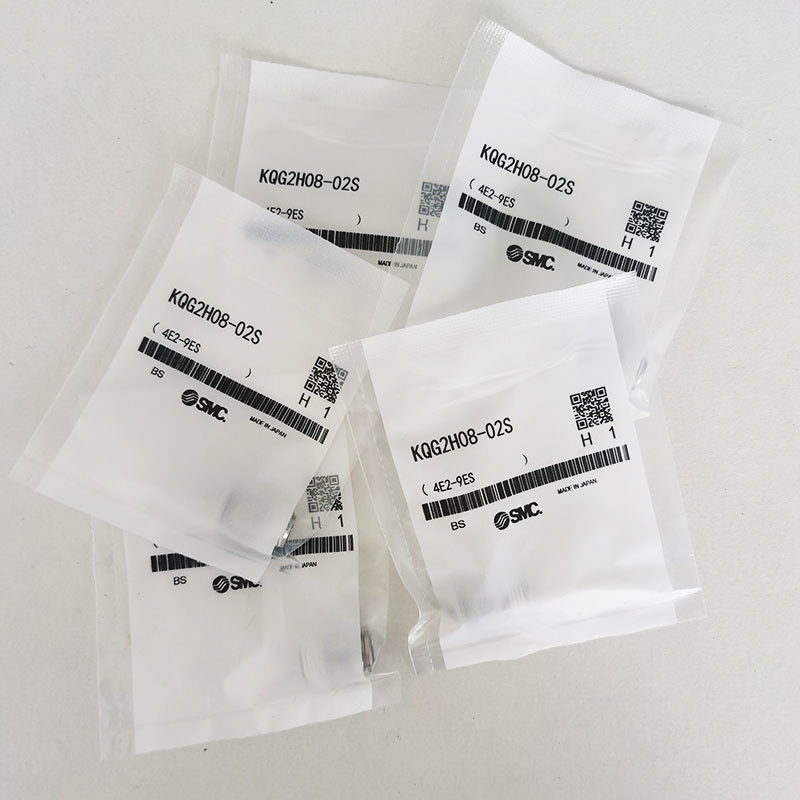

SMC KQG2H08-02S
SUS316 0-1mpa 1/8 Industri Aerospace
Deskripsi produk:
Fittings konektor pria dengan segel benang, 316 stainless steel (KQG2H08-02S)
Nomor Bagian: KQG2H08-02S
Fitting SMC One-Touch.
Fitur
· Kompak dengan berat yang lebih kecil.
· Tidak berlemak.
· Dapat digunakan dengan uap.
Bagian logam: SUS316, Bagian segel: FKM khusus.
· Suhu cairan operasi: -5 sampai +150°C
· Sesuai dengan Undang-Undang Sanitasi Makanan Jepang (bahan bagian sesuai dengan tes standar alat dan wadah kemasan).
Aplikasi
· Digunakan untuk pipa dalam satu arah dari benang wanita.
Tabung yang berlaku:
| Tabung yang berlaku |
Tabung yang berlaku |
FEP, PFA, Nylon, Nylon LembutCatatan1), Polyurethane, Polyolefin |
| Tabung 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Spesifikasi |
CairanCatatan3) |
Udara, Air, Uap
Catatan2)
|
| Kisaran tekanan operasi |
-100 kPa sampai 1 MPaCatatan4) |
| Tekanan bukti |
3.0 MPa |
| Suhu lingkungan dan cairanCatatan5) |
- 5 sampai 150°C (tidak membeku)Catatan4) |
| Pelumas |
Spesifikasi bebas lemak |
| Segel pada benang |
Dengan pelindung |
Suhu
Kondisi pemasangan
Sleeve dalam |
Tabung |
Suhu |
| Tabung FEP/Seri TH |
80°C atau lebih |
| Tabung Super PFA/Seri TL |
120°C atau lebih |
| |
|
Catatan 1)Untuk tabung nilon lunak, air tidak dapat digunakan.
Catatan 2)Konsultasikan dengan SMC mengenai tabung yang berlaku secara terpisah.
Catatan 3)Hindari penggunaan dalam aplikasi pemegang vakum seperti penguji kebocoran, karena ada kebocoran.
Catatan 4)Periksa rentang tekanan operasi dan rentang suhu operasi tabung.
Catatan 5)Disarankan agar Anda menggunakan sarung dalam dalam kondisi berikut (KecualiØ3.2):
● Saat digunakan pada suhu tinggi.
● Saat digunakan pada suhu tinggi.
|
Konektor pria: KQG2H
|
Berlaku
O.D tabung
(mm) |
Hubungan
benang
R, M |
Model |
H
(Lebar
di atas datar) |
Catatan 1)
ØD |
L |
A* |
M |
Catatan 2)
Efektif
area (mm2) |
Berat badan |
| ø3.2 |
M5 x 0.8 |
KQG2H23-M5 |
8 |
8 |
16.5 |
13.5 |
12 |
3 |
3.3 |
| 1/8 |
KQG2H23-01S |
10 |
15.4 |
12.3 |
3.4 |
5.7 |
| 1/4 |
KQG2H23-02S |
14 |
21 |
16.3 |
16.9 |
| ø4 |
M5 x 0.8 |
KQG2H04-M5 |
10 |
8.7 |
17.1 |
14.1 |
12.6 |
4 |
5 |
| 1/8 |
KQG2H04-01S |
15.3 |
12.2 |
5.6 |
4.7 |
| 1/4 |
KQG2H04-02S |
14 |
20.9 |
16.2 |
15.8 |
| ø6 |
M5 x 0.8 |
KQG2H06-M5 |
12 |
11.1 |
19.1 |
16.1 |
13.6 |
4 |
7.7 |
| 1/8 |
KQG2H06-01S |
18.1 |
15 |
13.1 |
7 |
| 1/4 |
KQG2H06-02S |
14 |
20.8 |
16.1 |
14.5 |
| 3/8 |
KQG2H06-03S |
17 |
23 |
17.9 |
27.3 |
| ø8 |
1/8 |
KQG2H08-01S |
14 |
13.4 |
24.5 |
21.4 |
16.1 |
26.1 |
12.8 |
| 1/4 |
KQG2H08-02S |
22.3 |
17.6 |
12.9 |
| 3/8 |
KQG2H08-03S |
17 |
23.7 |
18.6 |
24.7 |
| ø10 |
1/8 |
KQG2H10-01S |
17 |
16.4 |
25.5 |
22.4 |
17 |
26.1 |
18.9 |
| 1/4 |
KQG2H10-02S |
27.9 |
23.2 |
41.5 |
21.6 |
| 3/8 |
KQG2H10-03S |
23 |
17.9 |
20.6 |
| 1/2 |
KQG2H10-04S |
22 |
28.6 |
22.2 |
51.1 |
| ø12 |
1/4 |
KQG2H12-02S |
19 |
18.5 |
30.5 |
25.8 |
18.6 |
58.3 |
27.4 |
| 3/8 |
KQG2H12-03S |
24.7 |
19.6 |
20.5 |
| 1/2 |
KQG2H12-04S |
22 |
28.7 |
22.3 |
44.6 |
| ø16 |
3/8 |
KQG2H16-03S |
24.6 |
33.6 |
28.5 |
20.8 |
81 |
46 |
| 1/2 |
KQG2H16-04S |
24 |
29.5 |
23.1 |
113 |
37.4 |
