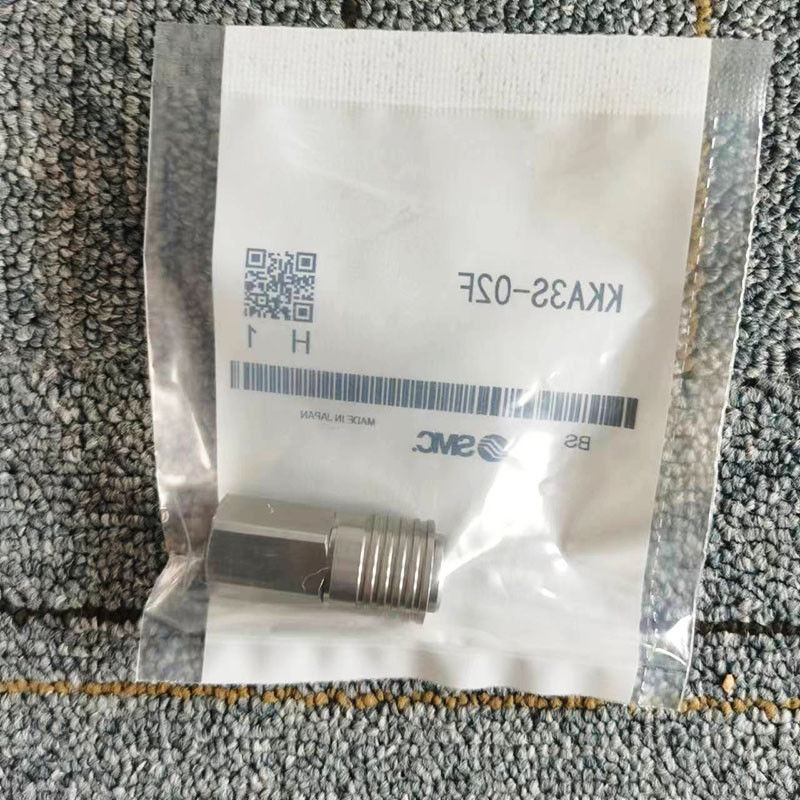

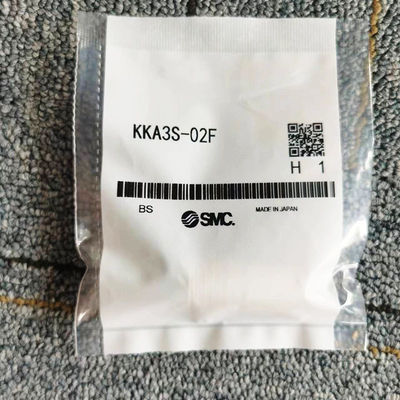

Name: KKA Series SS316 KKA3S-02F Type Plug (P) Female Thread Type S Coupler
Brand: YW DKE TRADING COMPANY
SKU: Seri KKA3S-02F KKA
Availability: InStock

Rumah Produk Fittings pipa pneumatik

KKA Series SS316 KKA3S-02F Type Plug (P) Female Thread Type S Coupler

Detail produk:

Tempat asal:	Cina
Nama merek:	SMC
Sertifikasi:	CE
Nomor model:	Seri KKA3S-02F KKA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	Bisa dinegosiasikan
Kemasan rincian:	Kantong plastik, Kotak, Karton, Pallet
Waktu pengiriman:	1-7Work Hari Setelah Pembayaran
Syarat-syarat pembayaran:	T/T, Serikat Barat, paypal
Menyediakan kemampuan:	5000 buah/1Bulan

Kontak

Detil Deskripsi produk

Rentang Tekanan Operasi (MPa):	0,1-1MPa	Sambungan Pipa Diameter Lubang.:	RC1/4
Jangkauan suhu operasi ((°C):	- 5 ¢ 150	Cairan yang berlaku:	Air / udara
Ukuran tubuh:	1/8	Tekanan Bukti Dijamin:	10MPa
Menyoroti:	S Coupling SS316 Type Plug , Thread Wanita SS316 Type Plug

KKA Series SS316 (KKA3S-02F) Type Plug (P) Female Thread Type S Coupler

Deskripsi Produk

· Bahan bodi: stainless steel (SUS316)
· Bahan segel: Karet Fluor (FKM khusus)
[Fitur]
· Tersedia dengan atau tanpa katup kontrol untuk memenuhi kondisi kerja yang berbeda
· Mengurangi jumlah tetesan cairan saat memutus plug dari soket
Jumlah tetesan cairan: 0,02 sampai 0,77 cm3 pada setiap penghapusan; jumlah aerasi: 0,1 sampai 2,7 cm3 pada setiap penghapusan
· Spesifikasi non-minyak (standar)

Spesifikasi yang dikonfigurasi

Jenis	Standar	Jenis sendi	Perempuan dengan benang
Pria/Wanita	[Socket (Wanita) ] Socket	Bahan tubuh	SUS316
Bahan segel	[NBR] 00011	Cairan yang dapat diterapkan	Air / Udara
Lingkungan Operasi, Aplikasi	Standar	Jangkauan suhu operasi ((°C)	- 5 ¢ 150
Jangkauan Tekanan Operasi (MPa)	-0,1 ∙ 1	Ukuran Tubuh	1/8
Sambungan pipa Bore Dia.	Rc1/4	Dengan atau tanpa katup cek	N

S Coupler KKA Series Stainless Steel Type Plug (P) Spesifikasi Tipe Thread Wanita

Tanpa, katup kontrol, colokan, jenis benang betina penampilan eksternal

KKA Series SS316 KKA3S-02F Type Plug (P) Female Thread Type S Coupler 0

Simbol JIS untuk seri KKA

KKA Series SS316 KKA3S-02F Type Plug (P) Female Thread Type S Coupler 1

Fluida Kerja	Air, udara
Jangkauan tekanan operasi_*1	KKA3: -100 kPa sampai 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 sampai 1 MPa
Tekanan Bukti Dijamin	10 MPa
Rentang suhu lingkungan dan suhu cairan kerja	-5 sampai 150°C (tidak beku) * Tidak bisa digunakan untuk uap.
Spesifikasi yang tidak berminyak	Tidak menggunakan minyak. (Bagian geser karet dan logam: lapisan fluor)
Bahan	Bagian logam: SUS304; bagian karet: fluoroelastomer (FKM khusus)
Segel	Termasuk sealer benang jantan

*1: Jangan gunakan dengan penguji kebocoran atau untuk retensi vakum karena kebocoran nol tidak dapat dijamin.

Kinerja

Metode koneksi colokan: sambungan dan pelepasan tindakan tunggal
Katup kontrol: katup kontrol dibangun di kedua sisi colokan dan soket, tanpa katup kontrol

*Seri KKA tidak dapat dihubungkan ke seri KK atau seri KKH.

Karakteristik Model dengan katup cek di kedua sisi

Ukuran tubuh	Jumlah tetesan cairan (cm3 per contoh)	Jumlah aerasi (cm3 per contoh)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

'Jumlah tetesan cairan' mengacu pada jumlah air internal yang hilang ketika soket colokan dilepas.
'Jumlah aerasi' mengacu pada jumlah udara eksternal yang ditarik saat colokan dan soket dihubungkan.
Dengan Check Valve

Dengan katup cek, gambar dimensi jenis benang betina

Gambar Struktural

Gambar struktural soket

Gambar struktural seri KKA

Ukuran tubuh	Model	T Diameter Pelabuhan Koneksi	H Lebar di Flat	L₁	L₂	Diameter Lubang Minimal	Area Potongan Transfaktur yang Efektif mm²	Berat badan g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
