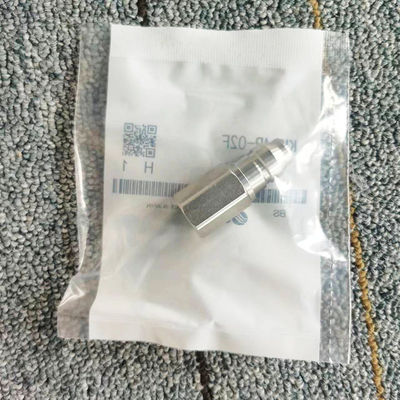

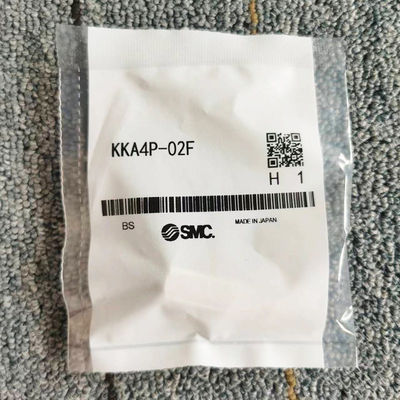

Name: SMC Pneumatic Fittings Plug KKA4P-02F SUS Jenis Untaian Wanita Seri KKA
Brand: YW DKE TRADING COMPANY
SKU: Seri KKA4P-02F
Availability: InStock

Rumah Produk Fittings pipa pneumatik

SMC Pneumatic Fittings Plug KKA4P-02F SUS Jenis Untaian Wanita Seri KKA

Detail produk:

Tempat asal:	Cina
Nama merek:	SMC
Sertifikasi:	CE
Nomor model:	Seri KKA4P-02F

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	Bisa dinegosiasikan
Kemasan rincian:	Kantong plastik, Kotak, Karton, Pallet
Waktu pengiriman:	1-7Work Hari Setelah Pembayaran
Syarat-syarat pembayaran:	T/T, Western Union, Paypal
Menyediakan kemampuan:	5000 buah/1 Bulan

Kontak

Detil Deskripsi produk

Operating Pressure Range(MPa):	0.1-1MPa	Pipe Connection Bore Dia.:	Rc1/4
Operating Temperature Range(°C):	-5～150	Applicable Fluid:	Water / Air
Size of Body:	1/4	Guaranteed Proof Pressure:	10MPa
Menyoroti:	KKA Seri colokan kka4p-02f , Stainless Steel plug kka4p-02f , Penutup benang wanita kka4p-02f

KKA Series SS316 (KKA4P-02F) Type Plug (P) Female Thread Type S Coupler

Spesifikasi yang dikonfigurasi

Jenis	Standar	Jenis sendi	Perempuan dengan benang
Pria/Wanita	Plug	Bahan tubuh	SUS304
Bahan segel	[NBR] 00011	Cairan yang dapat diterapkan	Air / Udara
Lingkungan Operasi, Aplikasi	Standar	Jangkauan suhu operasi ((°C)	-5 ¢150
Jangkauan Tekanan Operasi (MPa)	0-1	Ukuran Tubuh	1/4
Sambungan pipa Bore Dia.	Rc1/4	Dengan atau tanpa katup cek	Y

S Coupler KKA Series Stainless Steel Type Plug (P) Spesifikasi Tipe Thread Wanita

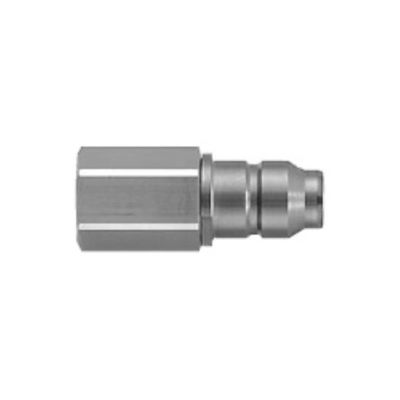

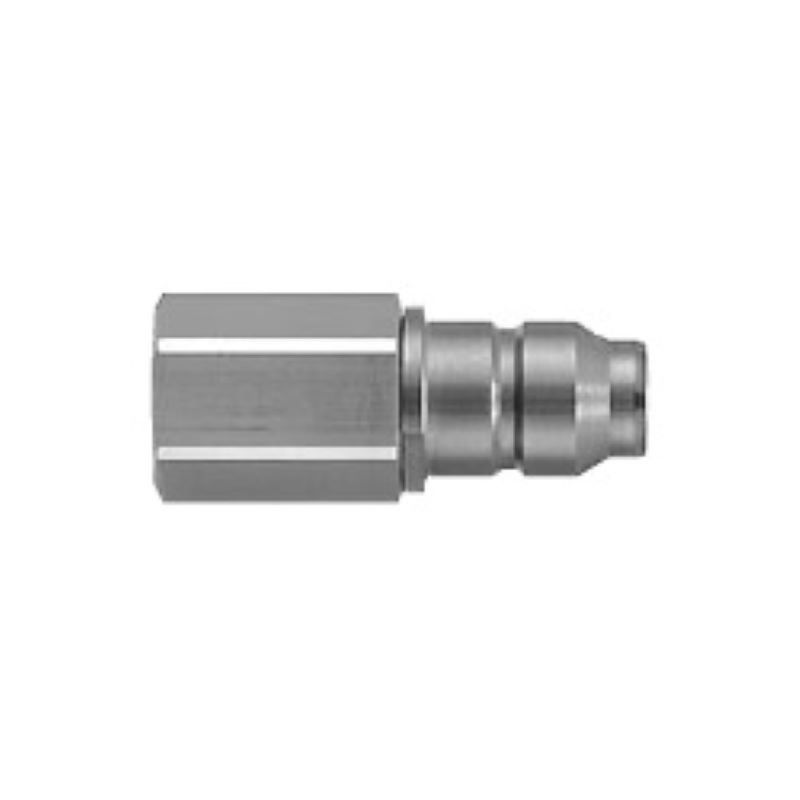

Tanpa, katup kontrol, colokan, jenis benang betina penampilan eksternal

SMC Pneumatic Fittings Plug KKA4P-02F SUS Jenis Untaian Wanita Seri KKA 0

Simbol JIS untuk seri KKA

SMC Pneumatic Fittings Plug KKA4P-02F SUS Jenis Untaian Wanita Seri KKA 1

Karakteristik Model dengan katup cek di kedua sisi

Ukuran tubuh	Jumlah tetesan cairan (cm3 per contoh)	Jumlah aerasi (cm3 per contoh)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

'Jumlah tetesan cairan' mengacu pada jumlah air internal yang hilang ketika soket colokan dilepas.
'Jumlah aerasi' mengacu pada jumlah udara eksternal yang ditarik saat colokan dan soket dihubungkan.

Fluida Kerja	Air, udara
Jangkauan tekanan operasi_*1	KKA3: -100 kPa sampai 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 sampai 1 MPa
Tekanan Bukti Dijamin	10 MPa
Rentang suhu lingkungan dan suhu cairan kerja	-5 sampai +150°C (tidak beku) * Tidak bisa digunakan untuk uap.
Spesifikasi yang tidak berminyak	Tidak menggunakan minyak. (Bagian geser karet dan logam: lapisan fluor)
Bahan	Bagian logam: SUS304; bagian karet: fluoroelastomer (FKM khusus)

*1: Jangan gunakan dengan penguji kebocoran atau untuk retensi vakum karena kebocoran nol tidak dapat dijamin.

Kinerja

Metode koneksi colokan: sambungan dan pelepasan tindakan tunggal
Katup kontrol: katup kontrol terintegrasi ke kedua sisi colokan dan soket, tanpa katup kontrol

*Seri KKA tidak dapat dihubungkan ke seri KK atau seri KKH.

Gambar Struktural

Gambar struktur colokan

Gambar struktural seri KKA

Nomor	Nama Bagian	Bahan	Catatan
1	Tubuh colokan	SUS304	Lapisan fluor
2	Corpus belakang colokan	SUS304	-
3	Katup colokan	SUS304	-
4	O-ring katup	FKM Khusus	Lapisan fluor
5	O-ring bodi colokan	FKM Khusus	Lapisan fluor
6	Mata air katup colokan	Setara dengan SUS304	KKA3
6	Mata air katup colokan	SUS304	KKA4, KKA6, KKA7, KKA8, KKA9

Dimensi: colokan (P)

Dengan Check Valve

Dengan katup cek, gambar dimensi jenis benang betina

Ukuran tubuh	Model	T Diameter Pelabuhan Koneksi	H Lebar di Flat	L₁	L₂	Diameter Lubang Minimal	Area Potongan Transfaktur yang Efektif mm²	Berat badan g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
