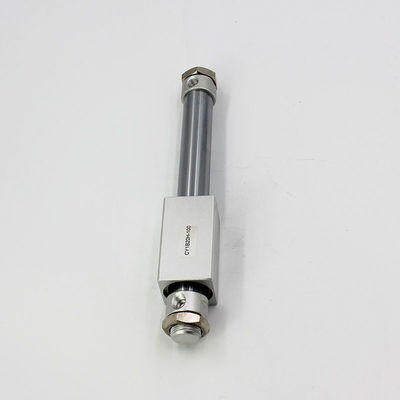

Name: CY1B6H-100 200 300 400 500 SMC Silinder tanpa batang Seri CY1B
Brand: YW DKE TRADING COMPANY
SKU: CY1B6H-100
Availability: InStock

Rumah Produk Silinder Pneumatik Piston

CY1B6H-100 200 300 400 500 SMC Silinder tanpa batang Seri CY1B

Detail produk:

Tempat asal:	Cina
Nama merek:	SMC
Sertifikasi:	CE
Nomor model:	CY1B6H-100

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	Bisa dinegosiasikan
Kemasan rincian:	Kantong plastik, Kotak, Karton, Pallet
Waktu pengiriman:	1-7Work Hari Setelah Pembayaran
Syarat-syarat pembayaran:	T/T, Western Union, Paypal
Menyediakan kemampuan:	5000 buah/1Bulan

Kontak

Detil Deskripsi produk

Tipe Silinder Kerja Ganda:	Silinder Bantalan yang Dapat Disesuaikan	Tipe Silinder Kombinasi:	Silinder Bertekanan
Media kerja:	Udara bersih	Tekanan Kerja:	0.1~1.0MPa
Tekanan yang Dijamin:	1.35MPa	Pukulan Bantalan:	20mm/32mm
Ukuran Pelabuhan:	G1/8 G1/4 G3/8 G1/2	Kata kunci:	Silinder Udara Tanpa Batang Pneumatik
Model:	Silinder Cy1b, Silinder Cy3b	Merek dagang:	Pneumatik VPC
Menyoroti:	CY1B6H-100 SMC Rodless Cylinder , SMC Rodless Cylinder Seri CY1B

Stroke standar

Ukuran bor ((mm)	Tekanan standar ((mm)	Note) stroke maksimum (mm)
6	50,100,150,200	300
10	50, 100, 150, 200, 250, 300	500
50	100, 150, 200, 250, 300, 350, 400, 450 500, 600, 700, 800, 900, 1000	6000
63		6000

Cy1b Cy3b Silinder Pneumatik Udara Pneumatik Tanpa Tongkat Magnetik

1.CY3B seri batang tanpa silinder pneumatik sangat luas digunakan dalam automationline
2.Biasanya ukuran lubang: 6mm, 10mm, 15mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm
3. Gunakan bantal karet tipe standar untuk menjaga silinder beroperasi dengan lancar, aman dan tenang.
4. Lebih mudah dan berbagai pemasangan.
5. Jenis bantalan geser.

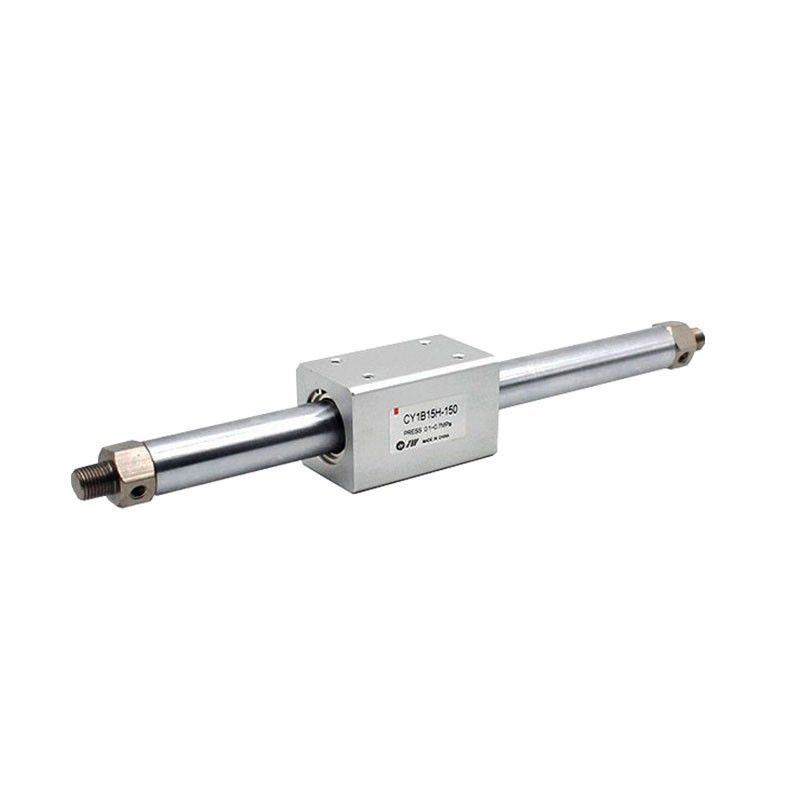

CY1B6H-100 200 300 400 500 SMC Silinder tanpa batang Seri CY1B 0

CY3B silinder tanpa batang kopling magnetik, rentang pilihan perjalanan besar, stroke lebih besar daripada silinder biasa;penggunaan bantalan bola membuat silinder membawa beban eksentrik dan dapat bergerak dengan lancar; piston tidak memiliki koneksi mekanis antara slider, dan kinerja penyegelan sangat baik; dapat memasang buffer, dan tindakan mundur lancar dan bebas dampak.

1,Beratnya berkurang
2,Mengurangi panjangnya
3,Pengendali pelumas dipasang pada permukaan internal dan eksternal tabung silinder untuk mempertahankan pelumasan.
4,Bolt penyesuaian meningkatkan akurasi/kemungkinan berulangnya pukulan. Posisi pukulan dapat dipertahankan dengan bolt penyesuaian diposisikan di samping amorf, sehingga penyesuaian pukulan tidak diperlukan.
5,Benang NPT dan benang G tersedia sebagai standar

Ukuran bor ((mm)	6	10	15	20	25	32	40	50	63
Media kerja	Udara
Tekanan bukti	1.05Mpa
Tekanan Min	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
Tekanan maksimum	0.7Mpa
Suhu kerja	-10 ~ 60oC
Kecepatan piston	50-500 mm/s
Bantal	Penyangga karet
Penggilingan	Tidak diperlukan
Kekuatan pegangan magnet ((N)	19.6	53.9	137	231	363	588	922	1471	2256

CY3B Series Basic Magnetic Coupling Rodless CylinderFitur produk

Fitur produk	1. cincin tahan aus adalah 70% lebih dari seri CYl B, sehingga kapasitas bantalan poros ditingkatkan.
	2Ring tahan aus dari resin khusus digunakan untuk meningkatkan pelumasan dan daya tahan.
	3.The pedal anti debu cincin mengurangi tekanan kerja minimal sebesar 30%.
	4Dimensi instalasi adalah sama dengan seri CY1B/R.

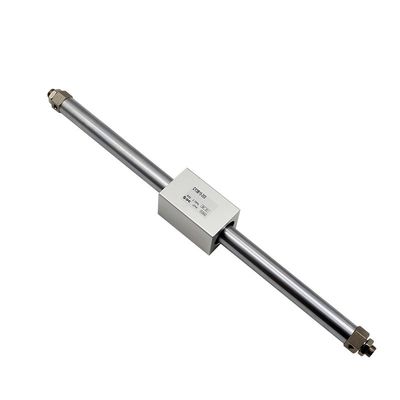

CY1B6H-100 200 300 400 500 SMC Silinder tanpa batang Seri CY1B 1

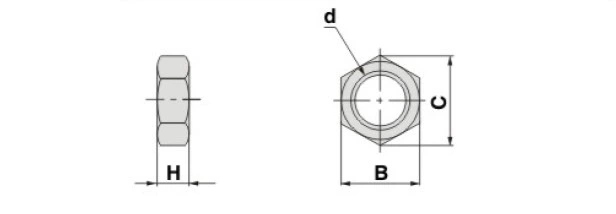

komponen	Ukuran bor (mm)	d	H	B	C
SNJ-006B	6	M6X1.0	4	8	92
SNJ-016B	10,15	M10X1.0	4	14	16.2
SNJ-020B	20	M20X1.5	8	26	30
SNJ-032B	25,32	M26X1.5	8	32	37
SNJ-040B	40	M32X2.0	10	41	47.3

Pemasangan dan instruksi

Pemasangan dan instruksi	1.Harus membersihkan kotoran di pipa sebelum silinder dihubungkan, untuk menjaga kebersihan bagian dalam silinder.
	2Media yang digunakan oleh silinder harus disaring dengan elemen filter (lebih dari 40um) sebelum digunakan.
	3Langkah-langkah antibeku harus diambil di lingkungan suhu rendah untuk mencegah kelembaban membeku di sistem.
	4.Jika sitinder dibiarkan tidak digunakan untuk waktu yang lama, berhati-hati pada permukaan berkarat dan memasang penutup debu di inlet dan outlet
