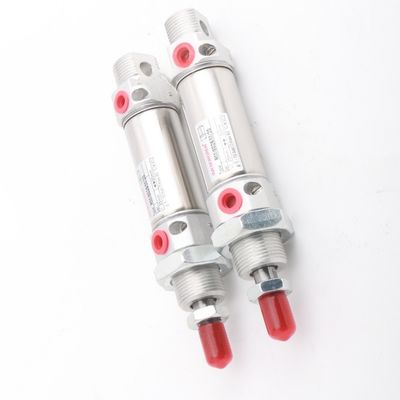

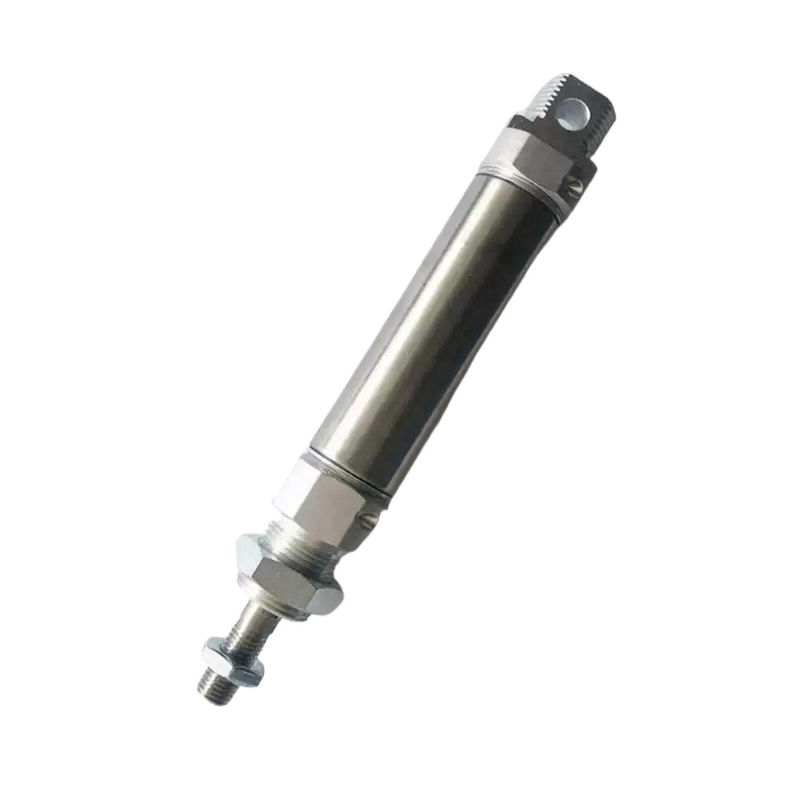

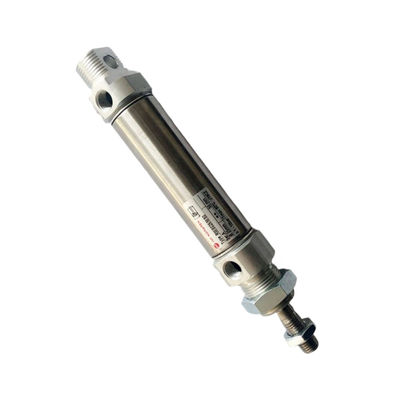

NORGREN tabung melingkar RM/8010/8012M/8016/M/JM/10/15/20/25/30/50

Diameter lubang:Diameter lubang dari seri mini silinder yang berbeda bervariasi. Misalnya diameter lubang dari seri RM/28000 dan RM/8000 adalah 10-25mm;diameter lubang seri RA/192000/M adalah 20-125mm; dan seri ec mencakup diameter lubang seperti 12mm, 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm, 80mm, dan 100mm.

Desain Penampilan:Ini biasanya mengadopsi desain kompak dengan struktur kecil, yang dapat beradaptasi dengan lingkungan instalasi dengan ruang terbatas dan nyaman untuk integrasi dalam berbagai perangkat.

Bahan badan utama:Ada berbagai pilihan seperti paduan aluminium, baja tahan karat, dan plastik.seri ac/cf dapat terbuat dari bahan aluminium atau plastik untuk memenuhi persyaratan ketahanan korosi, kekuatan, dan berat dalam skenario aplikasi yang berbeda.

Modus Aksi:Ada dua jenis: single-acting dan double-acting.sementara tabung beraksi ganda mencapai perpanjangan dan retrasi batang piston dengan bergantian memasok udara di kedua ujungSebagai contoh, seri RM/28000 dan RM/8000 dapat bertindak tunggal atau bertindak ganda, sementara seri seperti RA/192000/M dan 32 seri adalah silinder bertindak ganda.

Jangkauan tekanan:Umumnya, tekanan kerja adalah sekitar 1-10bar.dan rentang tekanan spesifik dari seri yang berbeda dapat bervariasi untuk memenuhi persyaratan tekanan dari aplikasi yang berbeda.

Jangkauan kecepatan:Kecepatan gerakan piston biasanya antara 10mm/s-1000mm/s. Misalnya, kecepatan silinder seri 32 adalah 10mm/s-1000mm/s,dan dapat disesuaikan dengan metode seperti mengatur katup kontrol aliran sesuai dengan kebutuhan aktual.

Panjang pukulan:Jangkauan stroke relatif luas. Misalnya, stroke silinder seri 32 adalah 5mm-500mm, dan panjang stroke spesifik dapat dipilih sesuai dengan persyaratan aplikasi yang sebenarnya.

Kekuatan output:Kekuatan output terkait dengan faktor-faktor seperti diameter lubang dan tekanan kerja. Semakin besar diameter lubang dan tekanan kerja yang lebih tinggi, semakin besar kekuatan output.untuk silinder model m/50132/25, ketika diameter lubang adalah 32mm dan tekanan adalah 2bar-10bar, kekuatan output adalah 445N.

Sistem penuntun:Beberapa seri dilengkapi dengan berbagai sistem panduan. misalnya seri RA/192000/M memiliki tiga sistem panduan yang berbeda: RA/192000/N2,.../N4,.../N6,yang dapat memastikan akurasi pengarahan gerakan batang piston dan menahan beban lateral tertentu.

Piston magnetik:Banyak model mini silinder menggunakan piston magnetik, seperti seri RM/28000, RM/8000, seri RA/192000/M, seri 32, dll.Mencocokkan dengan saklar magnetik dapat mewujudkan deteksi dan umpan balik dari posisi silinder, yang nyaman untuk kontrol otomatis.

Fungsi penyangga:Beberapa silinder dilengkapi dengan perangkat penyangga di akhir pukulan, seperti penyangga karet sintetis, yang dapat mengurangi dampak piston di akhir pukulan,meningkatkan umur dan stabilitas kerja silinderSebagai contoh, silinder seri 7 memiliki buffer karet sintetis di akhir stroke.

Metode pemasangan:Ada berbagai metode pemasangan, termasuk pemasangan kaki, pemasangan trunnion, pemasangan depan dengan pemasangan kacang, dll.,menyediakan pilihan instalasi yang fleksibel dan memfasilitasi koneksi dengan perangkat yang berbeda.

Posisi Pelabuhan Udara:Beberapa seri memiliki posisi bandara opsional untuk memfasilitasi instalasi yang kompak dan memenuhi persyaratan tata letak spasial yang berbeda dan koneksi pipa.

Ukuran antarmuka:Ukuran antarmuka yang umum termasuk G1/8, M5, dll. Misalnya, ukuran antarmuka silinder model m/6025/25 adalah G1/8, yang dapat dengan mudah dihubungkan ke pipa udara dan sendi yang sesuai.
