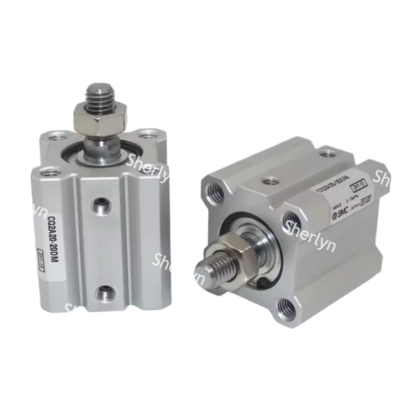

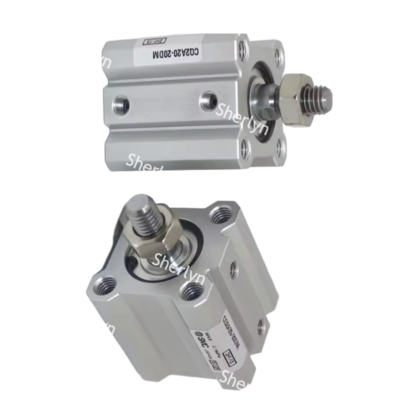

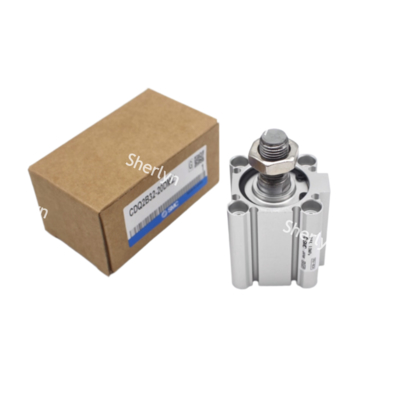

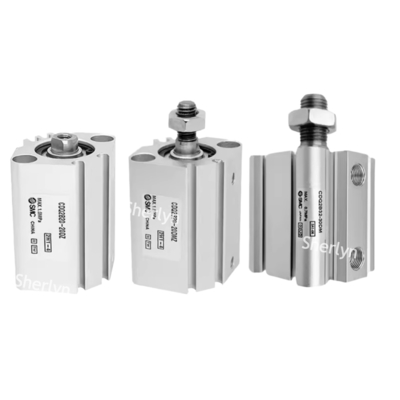

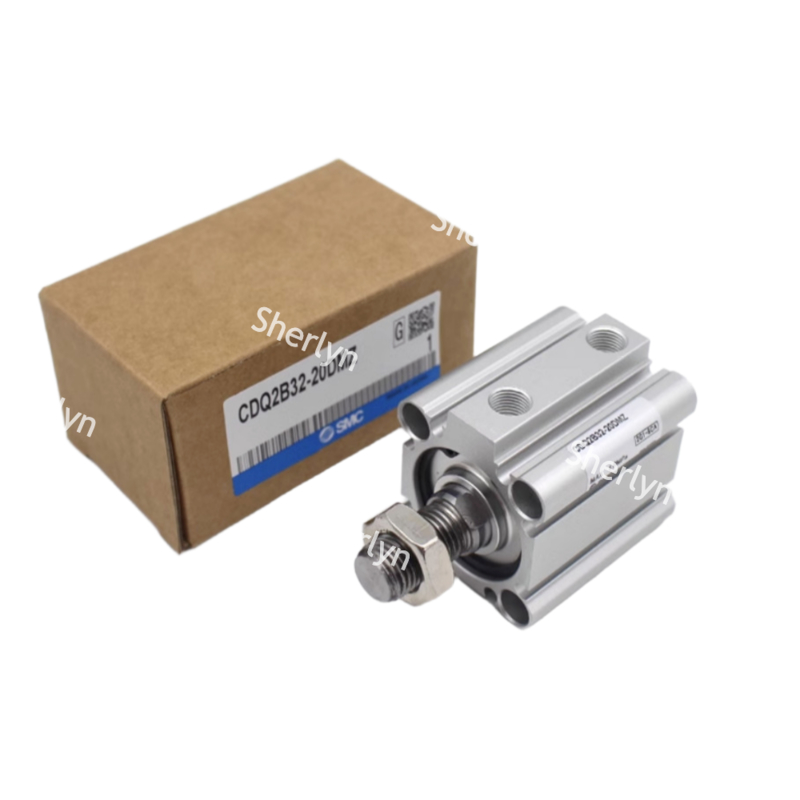

Silinder Kompak SMC Tipe Standar Aksi Ganda Batang Tunggal Seri CQ2 CQ2A12-30D

• Metode Operasi Silinder

  [Aksi Ganda] Aksi Ganda

• Metode Operasi Batang

  Batang Tunggal

• Bentuk Badan Utama

  [Bentuk Blok] Silinder Pelat

• Diameter Dalam Silinder (Tabung)

  12

• Langkah

  30

• Fungsi Tambahan

  Standar

• Lingkungan, Aplikasi

  Standar

• Suhu Operasi

  -10～70

• Tekanan Operasi

  0.07～1

• Bantalan

  -

• Spesifikasi

  Tanpa magnet bawaan

• Tipe Langkah

  -

• Braket Penopang

  Kedua ujung disadap

• Tipe Ulir Port

  Ulir M

• Opsi Badan

  Standar (ulir betina ujung batang)

• Sakelar Otomatis

  -

• Kabel Penghubung

  -

• Jumlah sakelar

  -

• Fitting Logam Ujung Batang

  Tanpa braket

• Spesifikasi Khusus

  Tidak ada

• Tipe

  Tipe Pneumatik

• Dibuat Sesuai Pesanan (tipe selang puting)

  -

• Slot Pemasangan Sakelar Otomatis

  Tidak ada

• Baut Pemasangan

  Tidak ada

• Metode Pelepasan Manual

  -

• Spesifikasi dibuat sesuai pesanan (lokasi pemasangan braket trunnion)

  -

• Opsi

  Produk standar (Tanpa opsi)

• -

  -

Deskripsi Produk:

Produk ini memiliki desain ultra ramping yang ideal untuk lingkungan yang terbatas ruang.

Panjang keseluruhan telah dipersingkat secara signifikan, dengan lebar minimum mulai dari 7,5mm (katup SJ2000) hingga 10mm (katup SJ3000). Hal ini membuatnya cocok untuk perlengkapan dan peralatan otomatisasi dengan ruang terbatas.

Produk ini 5% hingga 13% lebih ringan dari CQ2 lama, yang membantu mengurangi beban peralatan.

Produk ini menawarkan slot sakelar magnetik empat sisi, memungkinkan pemasangan sakelar magnetik empat arah untuk fleksibilitas tata letak yang lebih besar. Sakelar tertanam dalam alur tanpa menonjol untuk menghindari gangguan. Selain itu, aksesori modular seperti baut pemasangan standar dan konektor ujung tiang disediakan, dengan komponen dudukan telinga ganda/kaki opsional tersedia, menghilangkan kebutuhan pengadaan tambahan.

Produk ini menawarkan penyegelan dan penyangga dengan segel karet Nitril (NBR) yang cocok untuk lingkungan mulai dari -10 ℃ hingga 70 ℃. Beberapa model juga dilengkapi bantalan bantalan karet standar untuk mengurangi dampak terminal. Dengan tingkat perlindungan IP65 (badan katup baja tahan karat memenuhi NEMA 4X), produk ini tahan terhadap debu dan lingkungan lembab.

Aplikasi:

Tipe Standar CQ2-Z (diameter silinder 20-50mm) digunakan untuk gripper lengan robot dan penyortiran ban berjalan dalam otomatisasi industri. Ini menawarkan penentuan posisi yang tepat dan penanganan yang efisien untuk berbagai aplikasi.

Seri CQ2K, yang menampilkan batang yang tidak dapat ditarik, memastikan komponen dirakit tanpa kesalahan rotasi. Jenis silinder ini ideal untuk tugas perakitan presisi di lini produksi elektronik.

Sistem Penghilangan Debu menggabungkan CQ2B160 dengan diameter silinder besar 160mm. Silinder ini menggerakkan katup pengangkat bersama dengan katup pulsa untuk proses pembersihan debu yang efektif.

Seri CQ2 □ S dirancang untuk menahan beban dan tekanan lateral, sehingga cocok untuk mengelola tempat penyimpanan yang berisi bahan bubuk.

Dalam operasi mesin makanan, silinder CQ2-R/V Tahan Air dapat dicuci dan dilengkapi dengan segel EPDM untuk memastikan kompatibilitas dengan lingkungan steril.

Dalam skenario suhu tinggi, Silinder dengan Badan Katup Baja Tahan Karat dan Segel FKM (disesuaikan) dapat menahan suhu hingga 120°C, sehingga cocok untuk digunakan di lingkungan dengan suhu tinggi instan.

SMC telah mendesain ulang silinder ringkas CQ2 dengan badan baru, memungkinkan untuk memasang sakelar otomatis pada salah satu dari 4 permukaan, tergantung pada kondisi pemasangan. Alur pemasangan sakelar otomatis telah menggantikan rel pemasangan CQ2s, mencegah proyeksi sakelar otomatis dan meningkatkan kemudahan dan keamanan kerja.

Fitur:
● Aksi ganda, batang tunggal, silinder ringkas
● Ukuran lubang *: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
● Rentang langkah standar *: 5 hingga 100
● Ulir port: M *; Rc, NPT atau G *
● Mampu sakelar otomatis
