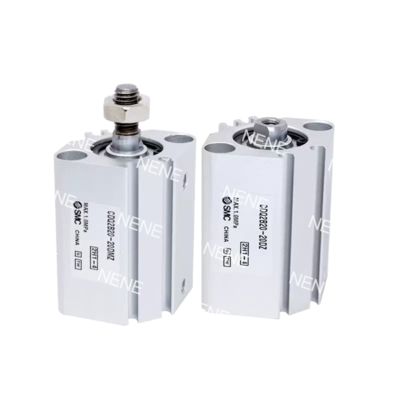

Single Rod Double Acting Cylinder CQ2A12-30D SMC 12mm Bor 30mm Stroke

Deskripsi Produk:

Silinder ultra-kompak Seri SMC CQ2A menyediakan gerakan linier yang presisi untuk aplikasi dengan ruang terbatas. Dengan ukuran lubang 12mm dan pilihan langkah mulai dari 5mm hingga 50mm, silinder batang tunggal aksi ganda ini 30% lebih pendek dari silinder standar sambil mempertahankan kinerja yang kuat. Dibuat dari aluminium kelas aerospace dengan anodisasi keras, mereka beroperasi pada 0,05-1,0MPa (7-145 psi) untuk menghasilkan dorongan maksimum 90N.

Segel yang sudah dilumasi sebelumnya memastikan pengoperasian bebas perawatan, dan medan magnet terintegrasi memfasilitasi pemasangan sensor. Silinder kompatibel dengan sistem aksesori modular SMC, yang mencakup panduan, katup, dan braket pemasangan.

Fitur:

Ultra-Kompak: Lebar 24mm, 40% lebih pendek dari silinder ISO (misalnya, 82mm @langkah 50mm)

Ringan: Badan aluminium yang dioptimalkan topologi (0,15kg @langkah 50mm)

Integrasi Modular: Pemasangan langsung dengan panduan MXS/katup VQ

Dorongan Seimbang: Gaya dua arah 90N±3% @1.0MPa

Kecepatan Tinggi: Pengoperasian 500mm/s, waktu respons 0,15s @langkah 50mm

Peredam yang Dapat Disesuaikan: Peredam hidrolik opsional (penyerapan 0,043J)

Pilihan Suhu Lebar: Segel -XB6 untuk pengoperasian -40~150°C (-40~302°F)

Ketahanan Korosi: Kit baja tahan karat -XC6 (batang SUS304)

Perlindungan IP65: Wiper ganda -XC4 untuk lingkungan debu/kotoran

Slot Sensor 4 Sisi: Kompatibel dengan sensor D-M9N (slot Φ3.5mm)

8 Gaya Pemasangan: Sekrup pra-beban untuk konfigurasi tipe A/L/D

Penyesuaian Langkah: Modifikasi perjalanan ±5mm dengan modul -XC8

Lubang Anodisasi Keras: Lapisan 25μm, ketahanan aus 3×

Batang Berlapis Krom Keras: Ketebalan 0,02mm, koefisien gesekan μ≤0,15

Segel Tanpa Kebocoran: Senyawa X271 FKM, Kebocoran <0,1mL/menit @0,5MPa

Aplikasi:

Manufaktur Elektronik

Penanganan Mikro-Komponen:Model langkah pendek mulai dari 5-15mm digunakan untuk pengambilan dan penempatan presisi komponen SMD 0201 dalam perakitan PCB, mencapai pengulangan dalam ±0,05mm.

Sistem Penandaan Laser:Kepala penanda digerakkan dengan langkah 20-30mm dan umpan balik posisi melalui sensor D-M9N, memastikan akurasi penyelarasan dengan deviasi kurang dari 0,1mm.

Peralatan Medis & Laboratorium

Transfer Sampel Diagnostik:Varian dengan langkah antara 35-50mm dan kit baja tahan karat -XC6 digunakan untuk menangani sampel biologis dalam penganalisis, sehingga mencegah kontaminasi di lingkungan yang sesuai dengan FDA.

Pengeluaran Reagen:Beroperasi pada tekanan rendah (0,05MPa), mencapai akurasi dosis cairan 0,1mL yang presisi dalam instrumen IVD melalui penggunaan unit langkah 10mm.

Sel Otomatisasi Kompak

Inspeksi Optik:Silinder dengan langkah 40mm memposisikan kamera AOI pada kecepatan yang disesuaikan dari 50-200mm/s, meminimalkan getaran selama pencitraan perbesaran tinggi.

End-Effektor Robotik:Terintegrasi dengan robot kolaboratif untuk penyisipan bagian ringan, dilengkapi dengan langkah 25mm dan ulir batang M3, dioperasikan dalam waktu siklus 0,5s.

Mesin Pengemasan

Pemotongan Kecepatan Tinggi:Langkah 50mm digunakan untuk menggerakkan bilah dalam sistem penyegelan film, menyelesaikan pemotongan dalam 0,2s pada 1,0MPa dengan peredam hidrolik untuk pengurangan guncangan.

Penyelarasan Label:Versi yang menampilkan langkah 15mm dan telinga pemasangan -DZ memperbaiki penyimpangan posisi label ≤0,3mm dalam lini pengemasan blister farmasi.

Studi Kasus:Seorang produsen perangkat medis mencapai pengurangan ketebalan mesin sebesar 42% dengan menerapkan CQ2A12-30DMZ dengan sensor 4 sisi, yang mengarah pada penurunan waktu henti sebesar 70% dalam sistem pemuatan kartrid.

Dukungan dan Layanan:

Dukungan Teknis dan Layanan Produk kami untuk Silinder Pneumatik Piston meliputi:

- Bantuan dengan pemasangan dan pengaturan

- Panduan pemecahan masalah

- Tips dan rekomendasi perawatan

- Layanan perbaikan

- Pelatihan dan sumber daya produk

Pengepakan dan Pengiriman:

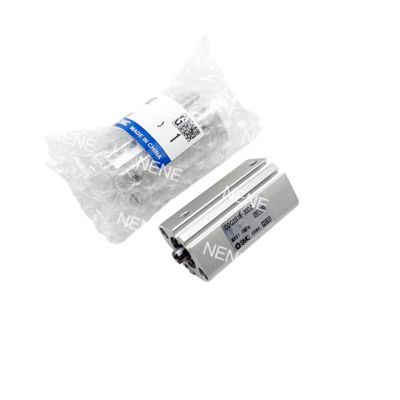

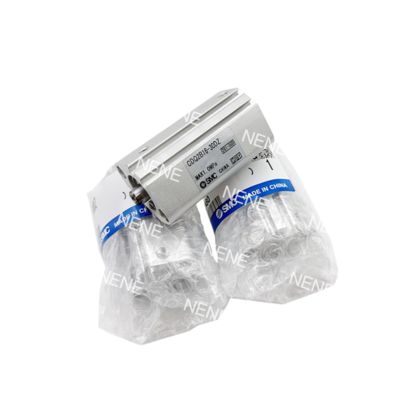

Pengemasan Produk:

Silinder Pneumatik Piston akan dikemas dengan hati-hati dalam kotak kardus yang kokoh untuk memastikan produk sampai kepada Anda dengan aman dan dalam kondisi sempurna.

Pengiriman:

Kami menawarkan layanan pengiriman yang cepat dan andal untuk Silinder Pneumatik Piston. Pesanan Anda akan diproses segera dan dikirim dalam waktu 1-2 hari kerja. Tergantung pada lokasi Anda, waktu pengiriman dapat bervariasi tetapi kami berusaha untuk mengirimkan produk Anda kepada Anda secepat mungkin.
