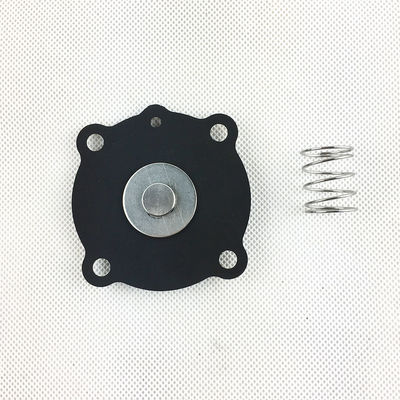

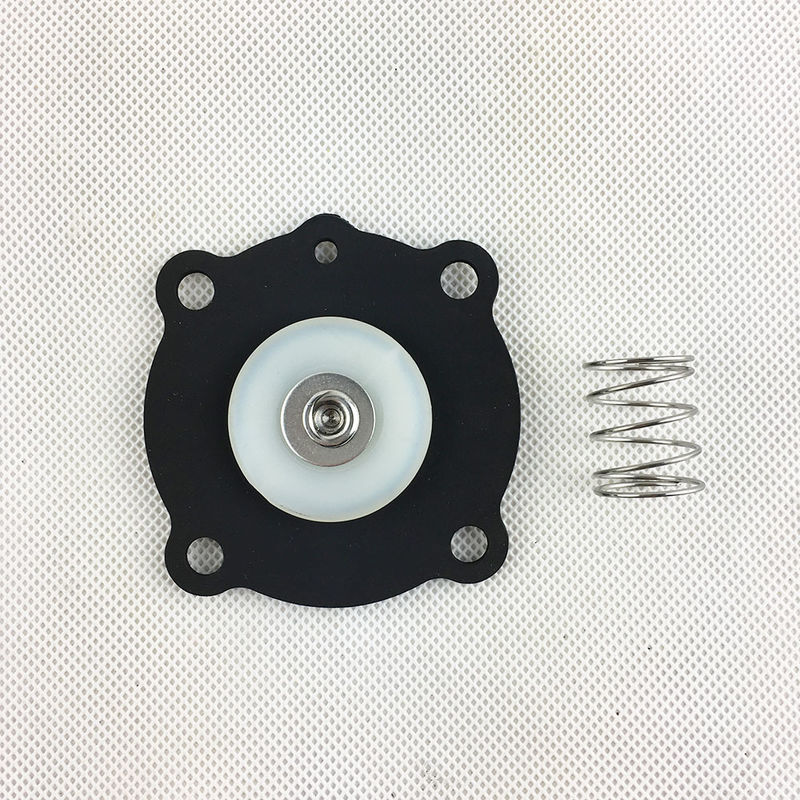

JOIL JISI20 JISR20 3/4' Pulse Valve Diaphragm JICI20 JICR20 Kit Perbaikan Katup Diaphragm

Deskripsi produk:

Terjemahan JOIL Pulse Valve Diaphragm Properties

Sebagai komponen penyegelan dan kontrol inti dari katup pulsa JOIL, diafragma memiliki sifat utama berikut:

Karakteristik material:
Bahan umum termasuk karet nitrile butadiene (NBR) dan karet fluor (FKM).membuat mereka cocok untuk kondisi kerja konvensional dengan udara terkompresi yang mengandung minyak; Diafragma FKM menunjukkan ketahanan suhu tinggi yang sangat baik (-20 °C hingga 200 °C) dan ketahanan korosi, beradaptasi dengan lingkungan yang keras seperti suhu tinggi, asam kuat, dan alkali.Beberapa diafragma mengadopsi struktur diperkuat (.g., lapisan penguat kain internal) untuk meningkatkan ketahanan robek dan umur layanan.

Jangkauan adaptasi suhu:
Diafragma NBR umumnya cocok untuk lingkungan kerja mulai dari -30°C sampai 120°C. Diafragma FKM dapat menahan suhu tinggi dari -20°C sampai 200°C,dan beberapa model khusus dapat bekerja singkat pada suhu yang lebih tinggi.

Sifat Fisik:
Ketebalan seragam, biasanya berkisar dari 1,5 mm hingga 3 mm, dirancang sesuai dengan ukuran port katup untuk memastikan pas yang tepat dengan permukaan penyegelan tubuh katup.Setelah katup pulsa terbuka dan ditutup pada frekuensi tinggi (beberapa kali per detik), dapat bangkit dengan cepat untuk mempertahankan kinerja penyegelan, dengan tingkat pemulihan elastis ≥85% biasanya. kekuatan tarik ≥15MPa dan kekuatan robek ≥30kN/m,memberikan kekuatan mekanik yang baik untuk menahan dampak tekanan denyut nadi.

Masa pakai:
Di bawah kondisi kerja standar (0,4 ∼0,6 MPa tekanan, udara bersih suhu normal), masa pakai diafragma dapat mencapai lebih dari 1 juta siklus;Diafragma FKM berkualitas tinggi dapat memperpanjang umur layanan hingga lebih dari 2 juta siklus.

Desain Struktural:
Mengadopsi struktur lip-sealing dengan ketinggian bibir 0,5-1 mm, memastikan pas ketat dengan tubuh katup di bawah tekanan, dengan tingkat kebocoran ≤ 0,1L/min (di bawah tekanan uji 0,8MPa).Bagian tengah dilengkapi dengan struktur posisi yang cocok dengan inti katup untuk memastikan sinkronisasi gerakan dan menghindari kegagalan penyegelan yang disebabkan oleh penyimpangan.

Kompatibilitas:
Diafragma khusus dirancang untuk berbagai model katup pulsa JOIL (misalnya, tipe sudut lurus, jenis tenggelam).memastikan kompatibilitas instalasi.

Sifat-sifat ini secara kolektif memastikan bahwa katup pulsa JOIL mencapai kontrol meniup yang efisien dan stabil dalam sistem penghapusan debu, mengurangi waktu henti peralatan yang disebabkan oleh kegagalan diafragma.

Catatan Terminologi Teknis Utama

Lapisan penguat kain:Lapisan kain serat kekuatan tinggi (misalnya, nilon, serat kaca) yang tertanam dalam bahan diafragma.Ini meningkatkan daya tahan diafragma terhadap peregangan dan robek tanpa mengorbankan elastisitasnya, yang sangat penting untuk memperpanjang umur layanan dalam operasi frekuensi tinggi.

Struktur Lip-Sealing:Desain penyegelan yang umum untuk diafragma. "Bibir" yang diangkat (ujung tipis) pada diafragma sedikit berubah bentuk di bawah tekanan,Pasang ketat permukaan penyegelan tubuh katup untuk memblokir kebocoran udara Struktur ini lebih dapat diandalkan daripada penyegelan datar untuk katup pulsa dengan siklus on-off yang sering.

Dampak tekanan denyut nadi:Perubahan tekanan seketika ketika katup pulsa melepaskan udara terkompresi (biasanya 0,4 ~ 0,8 MPa).yang tergantung pada kekuatan tarik dan kinerja pemulihan elastis.

Parameter teknis:

Jenis Goyen Jenis ASCO Jenis SBFEC

Jenis Turbo Mecair Jenis JOIL Jenis

Norgren Jenis AUTEL Jenis Taeha Jenis

Aplikasi:

Sebagai komponen utama dari sistem meniup pulsa di pengumpul debu baghouse, JOIL pulsa katup diafragma banyak digunakan dalam peralatan pembersihan debu di seluruh industri seperti besi dan baja, semen,dan tenaga listrikMereka dapat membuka dan menutup dengan cepat untuk mengontrol ledakan udara terkompresi, memungkinkan pembersihan debu dari kantong filter.Hal ini tidak hanya memastikan efisiensi penghapusan debu tetapi juga memperpanjang masa pakai kantong filter.

Beberapa diafragma katup pulsa JOIL terbuat dari bahan tahan korosi seperti karet fluor (FKM), yang menunjukkan ketahanan korosi yang sangat baik.Mereka dapat digunakan dalam proses produksi kimia untuk mengontrol aliran dan tekanan berbagai gas korosif atau cairan, dalam skenario seperti transportasi larutan asam-alkali dan kontrol gas untuk ketel reaksi kimia.

Industri pengolahan makanan memiliki persyaratan kebersihan yang ketat. jika diafragma katup pulsa JOIL terbuat dari bahan yang sesuai dengan bahan makanan, mereka dapat digunakan untuk kontrol pneumatik dalam kemasan makanan,Pengangkutan bahan, dan hubungan lainnya, memastikan keamanan dan kebersihan proses produksi makanan.

Selama proses seperti melukis dan pengelasan dalam manufaktur otomotif, debu dan asap dihasilkan, yang membutuhkan pemurnian dengan peralatan penghapusan debu.JOIL katup pulsa diafragma dapat diterapkan dalam sistem penghapusan debu bengkel manufaktur otomotif untuk menjaga udara bengkel bersihHal ini memberikan lingkungan kerja yang baik bagi para pekerja dan juga membantu meningkatkan kualitas produk.

Industri seperti metalurgi dan keramik melibatkan pemurnian gas asap suhu tinggi.Model tahan suhu tinggi dari diafragma katup pulsa JOIL dapat beroperasi stabil di bawah kondisi kerja suhu tinggiDengan bahan tahan suhu tinggi dan desain struktural khusus, mereka dapat menahan dampak tekanan pulsa di lingkungan suhu tinggi dan mencapai pembersihan debu yang efisien.

Pengumpul debu Baghouse:Bagian inti dari peralatan penghapusan debu yang menggunakan kantong filter (dibuat dari kain atau bahan non-anyaman) untuk menangkap partikel debu dari gas.Diafragma katup pulsa ̇ cepat on-off action drive udara terkompresi untuk meniup debu menempel kantong filter, menjaga efisiensi penyaringan kantong.

Bahan-bahan yang sesuai dengan bahan makanan:Bahan-bahan yang memenuhi standar keamanan pangan internasional (misalnya, sertifikasi FDA di AS, peraturan EU 10/2011). Bahan-bahan ini tidak beracun, tidak berbau, dan tidak melepaskan zat berbahaya,membuat mereka cocok untuk kontak langsung atau tidak langsung dengan makanan.

Gas asap suhu tinggi:Gas asap dengan suhu biasanya melebihi 150 °C, dihasilkan selama proses seperti peleburan logam (metallurgy) dan sintering keramik.FKM-based) sangat penting untuk menghindari deformasi material atau kegagalan di lingkungan tersebut.

Kemasan dan Pengiriman:

Produk: Diafragma katup pulsa

Deskripsi: Diafragma berkualitas tinggi untuk katup pulsa

Isi kemasan: 1x Pulse Valve Diaphragm

Metode pengiriman: Pengiriman standar

Waktu pengiriman: 3-5 hari kerja
