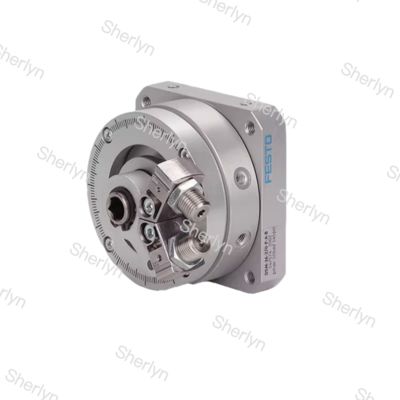

DSM-12-270-P-A-B FESTO Silinder Putar 547570

Data Teknis

• Ukuran12
• Sudut bantalan1.8 derajat
• Rentang penyetelan sudut putar0 derajat ... 270 derajat
• Sudut putar0 derajat ... 270 derajat
• Radius berhenti yang diizinkan≥15 mm
• PeredamCincin/bantalan peredam elastis di kedua ujung
• Posisi pemasanganApa saja
• Penyetelan presisi-6 derajat
• Mode operasiAksi ganda
• Desain strukturalBaling-baling putar
• Penginderaan posisiUntuk sensor jarak
• Simbol00991265

Deskripsi Produk:

Keunggulan utama dari silinder seri DSM tercermin dalam aspek-aspek berikut:

Sudut ayun yang fleksibel dan presisi tinggi:Seri DSM menawarkan sudut ayun yang dapat disesuaikan secara terus-menerus hingga 270 °. Berkat desain penahan logam tetap, ia dapat mencapai penentuan posisi posisi terminal dengan presisi tinggi, memastikan keakuratan gerakan berulang.

Struktur kompak dan keluaran torsi tinggi:Mengadopsi struktur bilah putar, energi udara terkompresi langsung diubah menjadi gerakan mengayun, dengan struktur yang ringkas dan ringan. Beberapa model (seperti DSM-T) mengadopsi desain bilah gaya ganda, yang dapat menggandakan torsi dan mencapai hingga 80 Nm.

Beragam opsi penyangga dan penginderaan:Seri DSM menawarkan bantalan penyangga elastis dan penyangga yang dapat disesuaikan, dengan model dasar dilengkapi dengan cincin/pelat penyangga elastis. Pengguna dapat memilih penyangga hidrolik yang lebih kuat untuk secara efektif menyerap dampak yang dihasilkan oleh momen inersia tinggi. Pada saat yang sama, ia mendukung deteksi posisi penginderaan sakelar jarak, dan beberapa model memiliki cincin magnetik bawaan untuk memudahkan pemasangan sensor.

Model turunan yang kaya dan bantalan berkinerja tinggi:Seri DSM menawarkan beberapa model turunan. Misalnya, model DSM-HD dilengkapi dengan bantalan tugas berat yang dapat menahan gaya aksial dan radial yang lebih tinggi. Model DSM-I juga mengintegrasikan potensiometer yang dapat diputar, yang dapat digunakan untuk membangun sistem penentuan posisi pneumatik servo yang lengkap.

Kemampuan beradaptasi yang luas terhadap kondisi kerja:Seri DSM memiliki rentang tekanan kerja yang luas, seperti 2-10 bar atau 0,35-0,8 MPa (tergantung pada model), memungkinkan pengoperasian yang stabil pada berbagai tekanan. Desainnya menekankan keandalan, seperti menggunakan segel ruang baru dan bilah putar, mencapai sinkronisasi yang sangat baik pada tekanan mulai dari 1,5 hingga 10 bar.

Aplikasi:

Dengan karakteristik di atas, seri DSM berkinerja baik di bidang dan perangkat berikut:

Otomatisasi Pabrik Umum:Seri DSM banyak digunakan di bidang otomatisasi pabrik di berbagai industri. Strukturnya yang ringkas dan metode pemasangan yang fleksibel membuatnya mudah diintegrasikan ke dalam perangkat dengan ruang terbatas.

Penanganan dan perakitan material:Dalam teknologi menggenggam dan perakitan, silinder DSM dapat digunakan untuk memutar, membalik, memposisikan, dan memindahkan benda kerja.

Mesin Pertambangan dan Lingkungan Khusus:Seri DSM juga digunakan dalam mesin pertambangan dan alat pneumatik. Beberapa model telah memperoleh sertifikasi ATEX dan dapat digunakan di lingkungan yang berpotensi meledak. Desainnya (seperti beberapa model yang tidak terutama menggunakan logam seng tembaga nikel) juga cocok untuk industri dengan persyaratan material khusus seperti fasilitas produksi baterai lithium.

Sistem penentuan posisi presisi tinggi:Melalui potensiometer terintegrasi seri DSM-I, dikombinasikan dengan pengontrol sumbu CPX-CMAX dan katup kontrol arah proporsional VPWP, ia dapat diperluas menjadi sistem penentuan posisi pneumatik servo presisi tinggi untuk mencapai kontrol gerakan yang kompleks.

Dukungan dan Layanan:

Dukungan Teknis dan Layanan Produk kami untuk Silinder Pneumatik Piston meliputi:

- Bantuan pemecahan masalah ahli

- Panduan instalasi

- Rekomendasi perawatan

- Layanan perbaikan

- Tips optimalisasi kinerja

Pengepakan dan Pengiriman:

Pengemasan Produk:

Silinder Pneumatik Piston akan dikemas dengan hati-hati untuk memastikan pengiriman yang aman. Ia akan dibungkus dengan aman dalam bahan pelindung dan ditempatkan dalam kotak kardus yang kokoh untuk mencegah kerusakan selama transit.

Pengiriman:

Setelah pesanan Anda dikonfirmasi, Silinder Pneumatik Piston akan dikirimkan dalam waktu 1-2 hari kerja. Kami menawarkan berbagai opsi pengiriman yang sesuai dengan kebutuhan Anda, termasuk pengiriman standar dan pengiriman ekspres. Anda akan menerima nomor pelacakan untuk memantau status pengiriman Anda.
