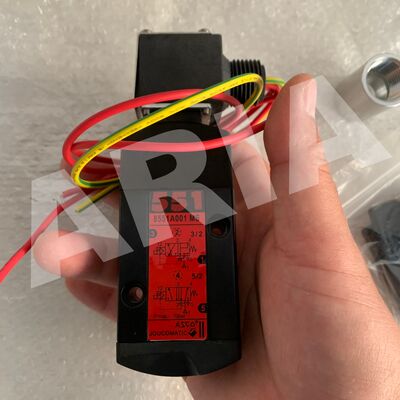

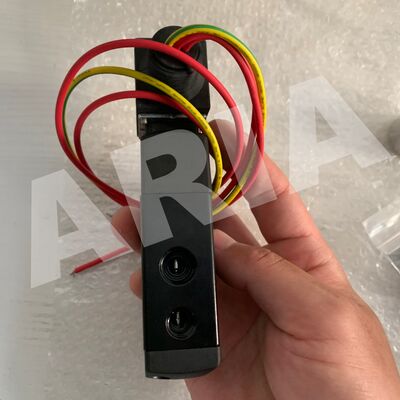

Katup solenoid ASCO EF8551A001MS DC24/DCD Emerson NPT 1/4

Deskripsi Produk:

Seri ASCO 551, 553, dan 531 mewakili katup solenoid tipe spool kompak yang dirancang untuk berbagai aplikasi industri. Meskipun mereka berbagi desain dasar yang sama, mereka berbeda dalam parameter spesifik seperti ukuran port dan kapasitas aliran, menyesuaikannya dengan skenario penggunaan yang berbeda. Katup ini banyak digunakan untuk kontrol gas di berbagai sektor termasuk teknik kimia, pengolahan makanan, dan manufaktur minuman.

Di bawah ini adalah tinjauan mendalam dari setiap seri dan atribut uniknya:

Umumnya dikenal sebagai Seri 8551, katup ini adalah katup spool 3-arah dan 4-arah 1/4 inci yang dioptimalkan untuk mengontrol udara dan gas inert di lingkungan yang menantang. Dibuat untuk tahan terhadap kondisi berbahaya dan korosif yang sering ditemui di lingkungan industri.

• Parameter Utama: Tekanan pengoperasian berkisar dari vakum hingga 150 psi, sedangkan suhu sedang berkisar dari -60℃ hingga 80℃. Laju alirannya berkisar dari 0,5 hingga 1,0 Cv (0,43 hingga 0,86 Kv). Katup mendukung beberapa opsi tegangan termasuk tegangan DC seperti 6VDC, 12VDC, 24VDC, dan tegangan AC seperti 24VAC, 110VAC, dan 220VAC, mengakomodasi berbagai lingkungan catu daya.
• Struktur & Bahan: Badan katup tersedia dalam aluminium anodized, kuningan, dan baja tahan karat opsional. Jenis port termasuk G ISO228/1 - G BSPP dan NPTF, dengan koneksi melalui ulir 1/4 inci NPT atau BSP. Seri ini menawarkan beberapa mode fungsi seperti 3/2 Normally Closed (NC), 4/2, 4/3 Center Closed (CC), dan 4/3 Normally Open (NO). Konfigurasi koil tunggal dan koil ganda didukung, dan pemasangan dapat dilakukan dalam orientasi apa pun.
• Keunggulan & Aplikasi Utama: Menampilkan desain penyegelan hibrida yang menggabungkan segel-T keras dengan O-ring fleksibel, katup ini memastikan penyegelan yang sangat baik dan ketahanan terhadap kontaminasi partikulat, memungkinkan pengoperasian yang stabil selama jutaan siklus. Sertifikasi seperti ATEX, UL, dan CSA membuktikan kualitas tahan ledakannya. Mereka sangat cocok untuk pengolahan kimia, penyulingan minyak, industri makanan dan minuman, dan aplikasi ilmu hayati.

Dikenal juga sebagai Seri 8553, model ini memiliki ukuran port 1/2 inci yang lebih besar dan kapasitas aliran yang lebih tinggi dibandingkan dengan Seri 551. Seperti rekannya, ia terutama digunakan untuk kontrol udara dan gas inert.

• Parameter Utama: Beroperasi dari vakum hingga 150 psi, dengan rentang aliran yang ditingkatkan dari 2,0 hingga 6,0 Cv (1,73 hingga 5,19 Kv), memberikan kinerja aliran yang unggul. Konfigurasi tegangan selaras dengan Seri 551, memastikan kompatibilitas di berbagai skenario pasokan. Katup memenuhi peringkat perlindungan IP65 dan mendukung loop keselamatan fungsional hingga SIL3, menjamin standar keselamatan yang tinggi.
• Struktur & Bahan: Badan katup dapat dibuat dari aluminium, kuningan, atau baja tahan karat 316L. Jenis port termasuk G ISO228/1 - G BSPP dan NPTF, dengan koneksi menggunakan ulir 1/2 inci NPT atau BSP. Pilihan pemasangan terdiri dari pemasangan pada aktuator dengan antarmuka NAMUR mengikuti standar VDI/VDE3845 atau pemasangan pipa langsung melalui koneksi berulir.
• Keunggulan & Aplikasi Utama: Port buang dapat dipasang pipa, dan port NAMUR diposisikan pada sisi yang sama, meningkatkan perlindungan terhadap masuknya debu dan air. Katup menggabungkan fitur tahan air dan tahan ledakan dengan desain daya rendah yang ideal untuk lingkungan catu daya jarak jauh. Ia menemukan penggunaan umum dalam skenario industri yang menuntut yang membutuhkan laju aliran tinggi, seperti teknik kimia dan operasi penyulingan.

Seri 531 berpusat pada keselamatan dan keandalan, menawarkan varian tahan ledakan dan non-tahan ledakan. Peran utamanya adalah kontrol pilot aktuator di industri kimia dan hibrida, dengan model terkenal termasuk SCG531C001MS.

• Parameter Utama: Tekanan pengoperasian berkisar dari -0,95 bar hingga +10 bar, dengan toleransi suhu sekitar dari -10℃ hingga +60℃. Pada 6 bar, katup memberikan laju aliran 1150 L/menit (ANR). Ukuran antarmuka adalah G1/4 dengan diameter port 6mm dan koefisien aliran 0,95 m³/jam. Tegangan umum adalah 220VAC dan 24VDC. Konsumsi daya koil menampilkan daya masuk sebesar 6 VA dan daya tahan sebesar 3,5 VA.
• Struktur & Bahan: Menampilkan badan aluminium anodized hitam, segel-T anti lengket gesekan rendah untuk penyegelan optimal, dan penutup atas dan tutup ujung poliamida. Bagian internal terbuat dari asetal dan aluminium. Koneksi listrik tersedia dalam tipe DIN atau logam M12, dengan pemasangan melalui standar NAMUR. Port buang menggunakan antarmuka berulir untuk mengurangi masuknya kotoran.
• Keunggulan & Aplikasi Utama: Desain sirkulasi udara internal membantu mencegah masuknya kelembapan ke dalam aktuator dan badan katup, meminimalkan risiko korosi. Seri ini sesuai dengan standar keselamatan EN60730 dan memegang sertifikasi tahan ledakan seperti ATEX dan IECEx. Kebersihan dan keandalannya membuatnya sangat cocok untuk industri dengan tuntutan kebersihan lingkungan yang ketat, seperti sektor farmasi dan pengolahan makanan, di samping penggunaannya dalam kontrol pilot aktuator di industri kimia.

Parameter Teknis:

Aplikasi:

Katup Solenoid ASCO adalah komponen yang sangat serbaguna dan andal yang banyak digunakan dalam berbagai aplikasi industri dan komersial. Sebagai katup spool solenoid 2-arah dengan badan aluminium yang kuat, ia dirancang untuk beroperasi secara efisien di bawah tekanan nominal hingga 400 Bar dan dalam rentang suhu -60°C hingga 80°C. Hal ini membuatnya ideal untuk mengontrol aliran cairan dan gas di lingkungan yang menantang.

Salah satu kesempatan aplikasi utama untuk katup solenoid ASCO adalah dalam sistem kontrol fluida otomatis di mana regulasi yang tepat sangat penting. Industri seperti pengolahan kimia, pengolahan air, dan sistem HVAC sering menggunakan katup elektromagnetik ini karena waktu responsnya yang cepat dan kinerja yang dapat diandalkan. Metode koneksi tipe pelatnya memungkinkan pemasangan dan integrasi yang mudah ke dalam sistem yang ada, meningkatkan efisiensi operasional.

Di pabrik manufaktur, katup spool solenoid ASCO sering digunakan untuk mengelola sirkuit pneumatik dan hidrolik, memastikan kelancaran pengoperasian mesin dan mekanisme keselamatan. Sertifikasi CE-nya menjamin kepatuhan terhadap standar keselamatan dan kualitas internasional, menjadikannya pilihan tepercaya bagi para insinyur dan perancang sistem. Selain itu, kemampuan adaptasi katup terhadap berbagai persyaratan pengemasan, termasuk pengemasan karton atau solusi khusus sesuai permintaan klien, memfasilitasi manajemen rantai pasokan yang mulus.

Katup solenoid ASCO juga populer di sektor otomotif dan dirgantara di mana presisi dan daya tahan sangat penting. Kemampuannya untuk berfungsi secara andal di bawah suhu ekstrem dan tekanan tinggi membuatnya cocok untuk mengontrol sistem bahan bakar, sirkuit pendingin, dan jalur fluida kritis lainnya. Lebih lanjut, dengan kemampuan pasokan 5000 buah per bulan dan jumlah pesanan minimum hanya satu unit, pelanggan dapat dengan mudah memperoleh katup ini untuk proyek skala besar dan kebutuhan pemeliharaan yang lebih kecil.

Pelanggan mendapat manfaat dari ketentuan pembayaran yang fleksibel termasuk T/T, Western Union, dan Paypal, dan dapat mengharapkan pengiriman yang cepat dalam 1-7 hari kerja setelah konfirmasi pembayaran. Harga dapat dinegosiasikan, memungkinkan solusi yang disesuaikan yang memenuhi kendala anggaran tanpa mengurangi kualitas. Secara keseluruhan, katup solenoid ASCO mewakili solusi yang andal, efisien, dan mudah beradaptasi untuk berbagai skenario aplikasi yang membutuhkan kontrol fluida yang tepat.

Pengepakan dan Pengiriman:

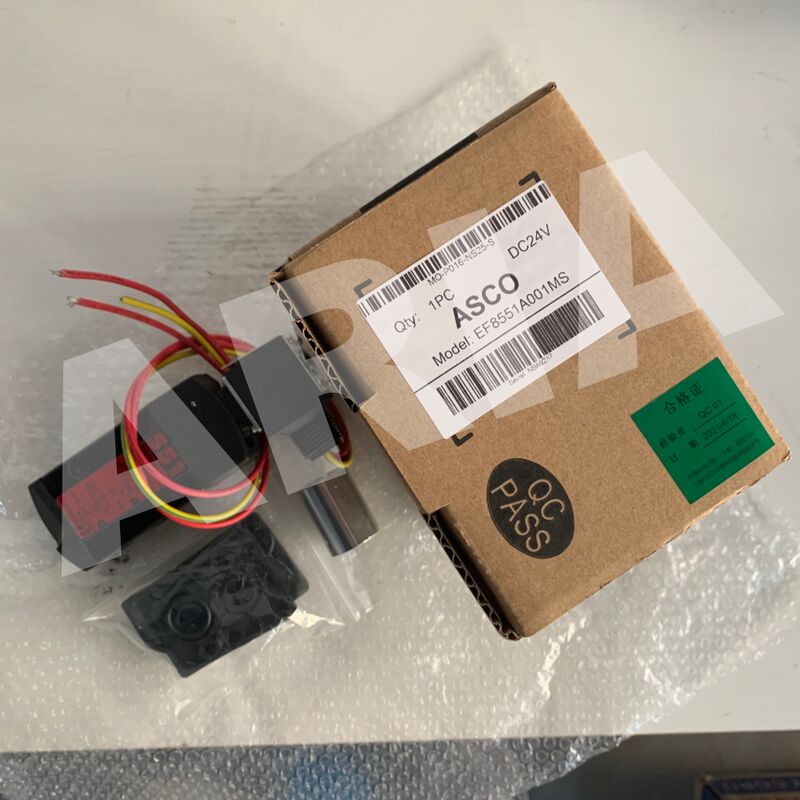

Setiap Katup Solenoid ASCO dikemas dengan hati-hati untuk memastikan perlindungan selama transit. Katup pertama-tama ditempatkan dalam kantong plastik pelindung untuk mencegah kontaminasi kelembapan dan debu. Kemudian ditempatkan dengan aman di dalam sisipan busa yang pas khusus di dalam kotak kardus yang kokoh untuk meminimalkan pergerakan dan potensi kerusakan.

Pengemasan mencakup semua dokumentasi yang diperlukan seperti petunjuk pemasangan, informasi garansi, dan kartu sertifikasi produk. Untuk pengiriman massal, katup dikemas dalam karton yang lebih besar dengan bantalan yang memadai di antara kotak individual untuk memberikan perlindungan tambahan.

Pengiriman ditangani melalui operator yang andal dengan opsi pengiriman cepat atau standar untuk memenuhi kebutuhan pelanggan. Setiap pengiriman diberi label dengan instruksi penanganan dan informasi pelacakan untuk memastikan pengiriman Katup Solenoid ASCO yang aman dan tepat waktu ke lokasi pelanggan.
