Deskripsi produk:

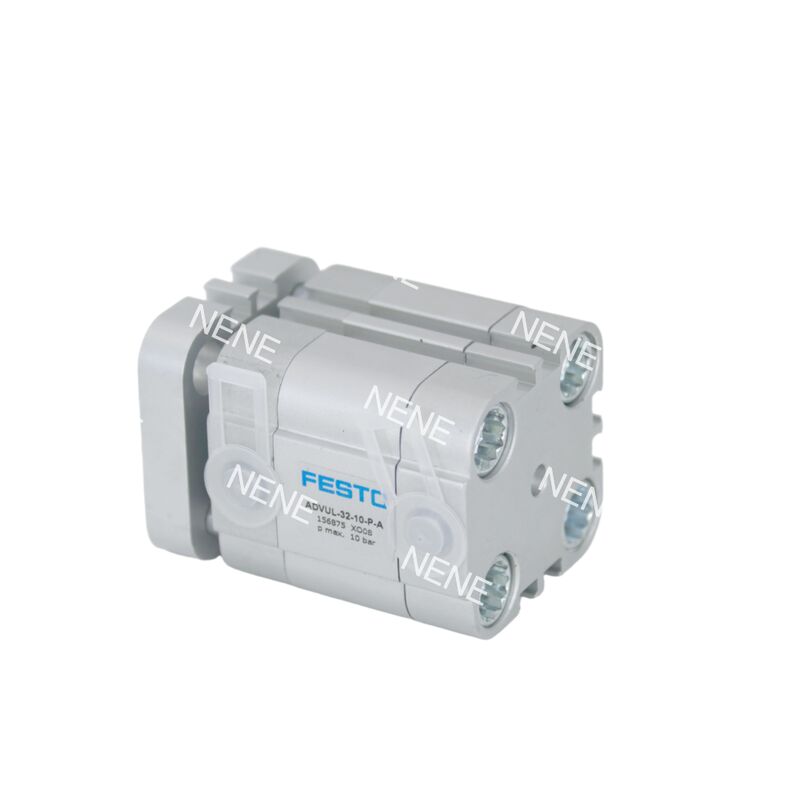

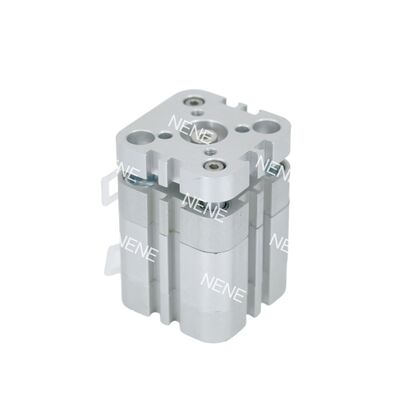

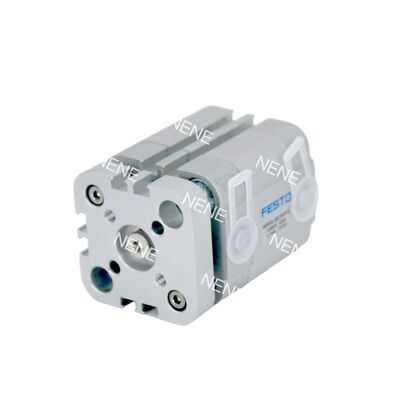

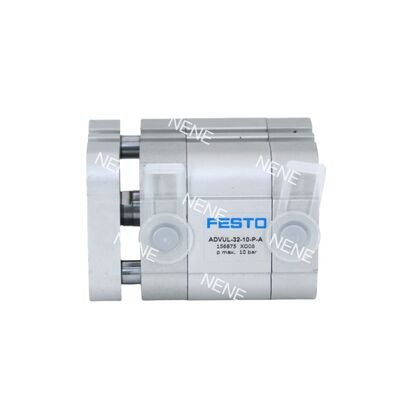

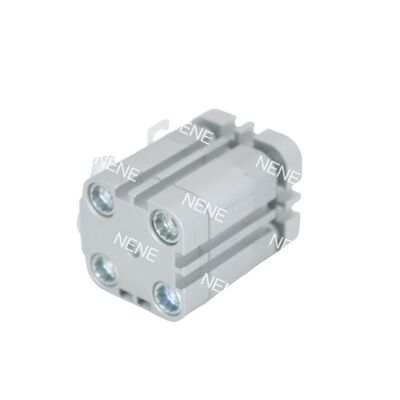

Seri FESTO ADVUL merupakan solusi kompak namun berkinerja tinggi dalam silinder batang dipandu.yang secara efektif menghilangkan torsi batang pistonIntegrasi ini menjamin gerakan linier yang sangat tepat, membuatnya ideal untuk aplikasi yang menuntut.
Dirancang khusus untuk sistem otomatis di mana ruang terbatas dan keandalan sangat penting, seri ADVUL memberikan kinerja luar biasa tanpa mengorbankan ukuran.Seri ini mengakomodasi berbagai ukuran bor, dari 12mm sampai 125mm, memungkinkan untuk beradaptasi dengan berbagai persyaratan operasi.
Selain itu, seri ini mendukung panjang stroke hingga 400mm, memberikan fleksibilitas untuk menangani kapasitas beban yang berbeda dan kendala spasial.dan fleksibilitas membuat seri FESTO ADVUL sangat cocok untuk lingkungan industri yang menantang.
Fitur:
Desain Anti-rotasi yang kaku
Produk ini memiliki struktur penghubung batang panduan dan yoke yang unik yang secara efektif menahan gaya lateral dan eksentrik.Desain ini memastikan kekakuan gerakan yang luar biasa dan menjamin keakuratan posisi berulang selama operasi.
Sangat Terintegrasi & Kompak
Dirancang untuk efisiensi ruang, desain kompak ini sangat cocok untuk instalasi di ruang sempit.
Mudah Dipasang & Densing
Berbagai aksesori pemasangan ditawarkan untuk memberikan solusi yang fleksibel untuk berbagai kebutuhan pemasangan.alur profil yang terintegrasi ke dalam tubuh silinder memudahkan pemasangan sederhana sensor kedekatanFitur ini memungkinkan penginderaan posisi tanpa kontak, memungkinkan integrasi sistem kontrol yang lancar dan mulus.
Konstruksi yang Dapat Diandalkan dan Bertahan
Dibangun dengan barel paduan aluminium presisi dan batang piston baja tahan karat paduan tinggi, produk ini menawarkan daya tahan yang sangat baik.Berkontribusi untuk lancar, operasi yang tenang dan umur layanan yang diperpanjang.
Kondisi Operasi Umum
Dirancang untuk beroperasi secara efisien dalam kisaran tekanan 1,5-10 bar dan rentang suhu lingkungan dari -20°C sampai +80°C,produk ini sangat cocok untuk berbagai lingkungan industri.
Parameter teknis:
| Desain |
Piston, Piston Rod |
| Pengisian bantal |
Elastis cushioning ring/plates di kedua ujung |
| Posisi pemasangan |
Opsional |
| Jenis Pemasangan |
Atau, Dengan Lubang, Dengan Aksesoris |
| Media Kerja |
Menyaring Udara Dikompres, Terlilit atau Tidak Terlilit |
| Suhu Lingkungan |
-20... 80 ° C |
- Stroke10 mm
- Diameter piston12 mm
- Pengisian bantalCincin/plak bantalan elastis di kedua ujungnya
- Posisi pemasanganOpsional
- DesainPiston Piston rod
- Deteksi posisiMelalui saklar kedekatan
- Simbol00991737
- VarianBatang piston di satu ujung
- Perlindungan terhadap torsi/panduanStiker panduan dengan yoke
- Tekanan operasi0.15 MPa... 1 MPa
- Tekanan operasi1.5 bar... 10 bar
- Mode operasiBerfungsi ganda
- Medium operasiUdara terkompresi sesuai dengan ISO 8573-1:2010 [7:4[4]
- Catatan tentang media operasi dan pilotOperasi pelumasan mungkin (dalam hal ini operasi pelumasan akan selalu diperlukan)
- Kelas ketahanan korosi CRC2 - Tekanan korosi sedang
- Kesesuaian LABS (PWIS)VDMA24364-B1/B2-L
- Suhu lingkungan-20 °C... 80 °C
- Energi benturan di posisi akhir0.07 J
- Kekuatan teoritis pada 0,6 MPa (6 bar, 87 psi), pukulan kembali51 N
- Kekuatan teoritis pada 0,6 MPa (6 bar, 87 psi), stroke maju68 N
- Massa bergerak untuk 0 mm stroke21 g
- Massa bergerak tambahan per 10 mm stroke4 g
- Berat dasar untuk stroke 0 mm100 g
- Berat tambahan per 10 mm stroke14 g
- Jenis pemasanganDengan lubang melalui Dengan aksesoris
- Koneksi pneumatikM5
- Bahan sekrup kerahBaja tahan karat paduan tinggi
- Tutup materialPaduan aluminium tempa
- Segel material dinamisNBR TPE-U ((PU)
- Bahan batang pistonBaja tahan karat paduan tinggi
- Bahan tong silinderPaduan aluminium tempa
Aplikasi:
Pabrik Kendaraan Energi Baru
Dalam bidang manufaktur kendaraan energi baru, penentuan posisi yang tepat dan penjepit adalah proses penting.juga dalam pengolahan bagian, pengelasan, dan garis produksi melukis. Penggunaan mereka memastikan akurasi dan efisiensi di seluruh tahap manufaktur ini.
Semikonduktor & Elektronik
Industri semikonduktor dan elektronik menuntut kebersihan dan presisi yang luar biasa.dan perakitan papan sirkuit cetak (PCB)Implementasi mereka mendukung standar tinggi yang diperlukan dalam proses yang sensitif dan rumit ini.
Mesin Makanan & Kemasan
Dalam hal mesin makanan dan kemasan, penggerak dan gerakan dorong yang dapat diandalkan sangat penting untuk menjaga kecepatan dan akurasi.Sistem ini unggul dalam aplikasi kecepatan tinggi seperti pengisian, kemasan, dan mesin penyegelan, meningkatkan produktivitas dan konsistensi operasional.
Otomatisasi Industri Umum
Dalam otomatisasi industri umum, komponen ini berfungsi sebagai elemen penggerak inti yang dapat diandalkan.juga dalam proses pemuatan dan pengungkapan mesin alat dan stasiun kerja perakitan, berkontribusi pada aliran kerja manufaktur yang efisien dan efisien.
Dukungan dan Layanan:
Produk Piston Pneumatic Cylinder kami dirancang untuk kinerja yang handal dan efisien dalam berbagai aplikasi industri.Silakan lihat panduan dukungan teknis dan layanan berikut.
Pemasangan: Pastikan silinder dipasang sesuai dengan orientasi dan instruksi pemasangan yang ditentukan.
Pemeliharaan: Periksa secara teratur silinder untuk melihat tanda-tanda keausan, korosi, atau kerusakan.Ganti segel dan komponen habis lainnya secara berkala untuk mencegah kebocoran udara.
Penyelesaian masalah: Masalah umum seperti kebocoran udara, operasi lambat, atau suara yang tidak biasa sering dapat diselesaikan dengan memeriksa tekanan pasokan udara yang tepat, memeriksa segel yang rusak,dan memastikan bahwa batang silinder tidak ditekuk atau terhalang.
suku cadang: Hanya gunakan suku cadang asli untuk menjaga kinerja produk dan jaminan.
Dukungan Teknis: Untuk bantuan teknis terperinci, saran aplikasi, atau permintaan layanan, lihat manual produk atau hubungi tim dukungan teknis kami melalui saluran yang sesuai.
Garansi: Silinder Pneumatik Piston tercakup dalam ketentuan garansi standar kami. Silakan lihat dokumentasi garansi untuk rincian perlindungan dan prosedur klaim.
Kemasan dan Pengiriman:
Silinder Pneumatik Piston kami dikemas dengan hati-hati untuk memastikan perlindungan maksimal selama transportasi.Produk kemudian ditempatkan dalam kuat, kotak bergelombang khusus untuk meminimalkan gerakan dan menyerap kejut.
Untuk pengiriman, kami menggunakan operator yang dapat diandalkan yang menawarkan pilihan pelacakan dan asuransi untuk menjamin pengiriman yang aman.atau pengiriman darat dengan penanganan yang tepat untuk menjaga integritas produkKami juga menyediakan pelabelan dan dokumentasi yang jelas untuk identifikasi dan clearance bea cukai yang mudah.
