Deskripsi produk:

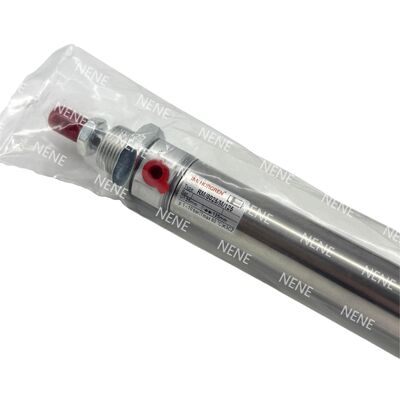

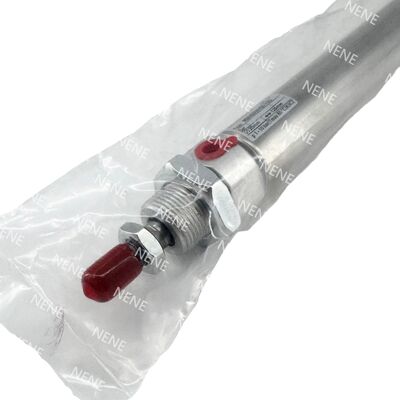

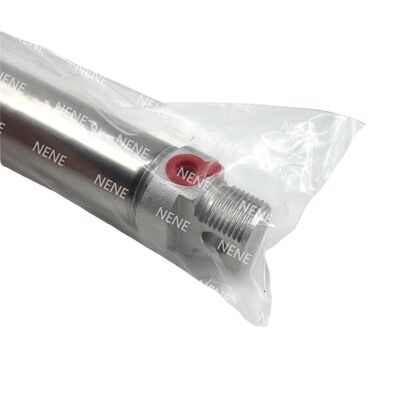

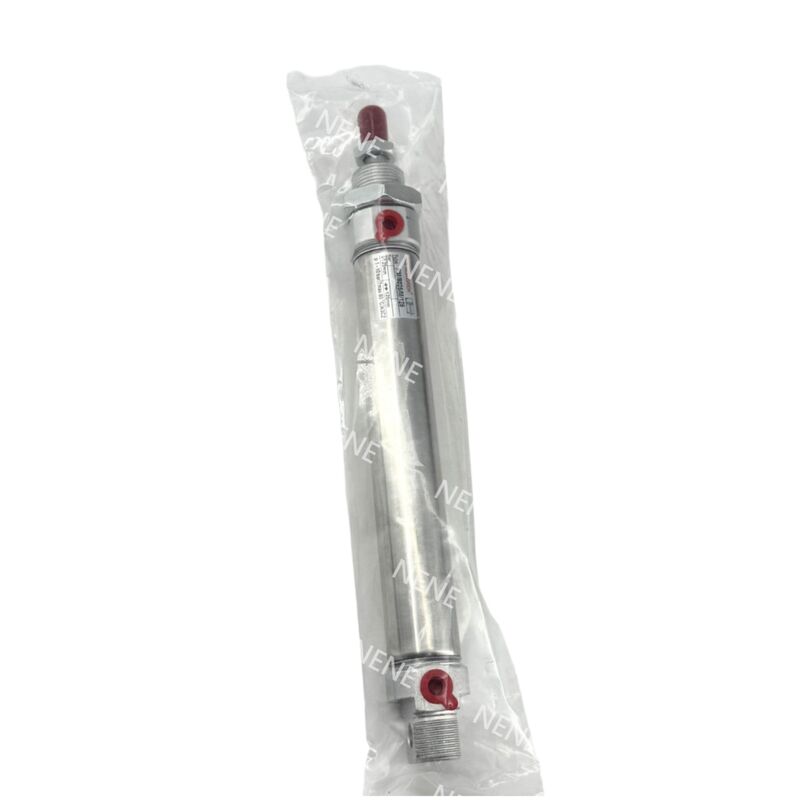

Seri RM/28000/M terdiri dari silinder Roundline tunggal yang kompak dengan mekanisme pengembalian pegas dan piston magnetik sebagai komponen standar.Silinder ini dirancang untuk memberikan kinerja yang dapat diandalkan dalam berbagai pengaturan otomatisasi.
Dibangun dengan tabung stainless steel dan tutup ujung aluminium anodisasi transparan, mereka menawarkan ketahanan korosi dan daya tahan yang sangat baik.Bangunan yang kokoh ini memastikan kekuatan tinggi sambil mempertahankan desain ringan yang cocok untuk lingkungan yang menuntut.
Selain itu, kisaran RM/28000/M kompatibel dengan standar ISO 6432 yang kompak,menjadikannya pilihan ideal untuk aplikasi yang membutuhkan posisi pneumatik ruang sempit dan tugas otomatisasi stroke pendekUkuran kompak mereka dikombinasikan dengan operasi yang efisien membuat mereka sangat cocok untuk kebutuhan teknik presisi.
Fitur:
Silinder ini memiliki faktor bentuk ISO 6432 yang kompak, sehingga mudah diintegrasikan dengan fittings standar.Ukuran kecilnya memungkinkan pemasangan yang efisien dalam berbagai aplikasi tanpa memerlukan modifikasi yang luas.
Dibangun dari bahan tahan korosi, silinder ini dirancang untuk menahan lingkungan yang keras dan menantang.Daya tahan ini memastikan kinerja yang dapat diandalkan bahkan dalam kondisi yang menuntut di mana paparan kelembaban atau bahan kimia adalah umum.
Dilengkapi dengan piston magnetik, silinder memungkinkan penginderaan batas yang disederhanakan dan umpan balik otomatisasi.Fitur ini meningkatkan akurasi operasi dan memungkinkan integrasi mulus dengan sistem kontrol untuk peningkatan proses otomatisasi.
Selain itu, silinder ini memiliki konstruksi mekanik yang kuat, termasuk tutup ujung yang tergores ganda yang meningkatkan kekuatan dan umur panjangnya.Desain yang kokoh ini berkontribusi pada kinerja yang dapat diandalkan selama jangka waktu penggunaan yang panjang.
Parameter teknis:
| Artikel |
Spesifikasi |
| Pengeboran (mm) |
10 / 12 / 16 / 20 / 25 |
| Jarak standar (mm) |
10, 25, 50 |
| Tekanan maksimum (mm) |
50 |
| Batang piston Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Ukuran pelabuhan |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Sedang |
Udara kompres, disaring, dilumasi atau tidak dilumasi |
| Tekanan operasi |
2 sampai 10 bar (29 sampai 145 psi) |
| Suhu operasi |
-10°C sampai +80°C (14°F sampai 176°F) |
| Operasi |
Single-acting, spring return, piston magnetik |
| Pengisian bantal |
Pemadaman buffer |
| Bahan tong |
Baja tahan karat |
| Bahan penutup ujung |
Paduan aluminium anodisasi bening |
| Bahan batang piston |
Baja tahan karat |
| Bahan penyangga |
Polyurethane |
| Segel |
Karet nitril (NBR) |
| Desain tutup ujung |
Penutup ujung kekuatan tinggi berkerut ganda |
| Aksesoris standar |
Nut pemasangan hidung, piston rod locknut |
| Aksesoris opsional |
Switch reed dengan kabel integral, bracket pemasangan switch, fittings lurus dan siku, perangkat keras pemasangan |
| Dorongan teoritis @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Kekuatan pegas balik F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Berat & dimensi |
Lihat tabel ukuran lembar data penuh |
| Varian |
Pelabuhan belakang tengah, penutup belakang datar, beberapa pilihan pemasangan |
| Kit pelayanan |
Tidak tersedia |
| Data beban / defleksi |
Lihat grafik beban dan defleksi dalam lembar data |
Aplikasi:
Proses pemasangan dan pengindeksan otomatis melibatkan pemicu stroke kecil untuk memastikan operasi yang tepat dan efisien..
Dalam bidang penanganan komponen elektronik, aplikasi pick-and-place mendapat manfaat dari mekanisme yang mendukung jarak perjalanan pendek.Hal ini memungkinkan untuk posisi cepat dan dapat diandalkan dari komponen halus selama pembuatan.
Pekerjaan kemasan dan pemeliharaan mesin seringkali membutuhkan solusi gerakan yang kompak dan dapat diulang.
Selain itu, aplikasi yang membutuhkan penginderaan posisi terintegrasi bergantung pada teknologi canggih untuk memantau dan mengontrol gerakan dengan tepat, meningkatkan keandalan dan akurasi sistem secara keseluruhan.
Dukungan dan Layanan:
Produk Piston Pneumatic Cylinder kami dirancang untuk memberikan kinerja yang handal dan efisien dalam berbagai aplikasi industri.panduan pemasangan, dan petunjuk pemecahan masalah untuk memastikan operasi dan perawatan silinder yang optimal.
Tim dukungan teknis kami dilengkapi untuk membantu dengan pemilihan produk, saran aplikasi, dan menyelesaikan masalah operasional yang mungkin Anda hadapi.termasuk memeriksa kebocoran udara, memastikan pelumasan yang tepat, dan memverifikasi keselarasan silinder untuk memperpanjang umur layanan produk.
Kami juga menawarkan layanan perbaikan dan penggantian untuk komponen yang usang atau rusak, memastikan downtime minimal untuk operasi Anda.silakan konsultasikan dukungan teknik kami untuk menyesuaikan solusi yang sesuai dengan kebutuhan spesifik Anda.
Penutup garansi yang komprehensif disediakan dengan setiap Piston Pneumatic Cylinder,dan tim layanan kami berkomitmen untuk memberikan bantuan cepat dan efektif untuk menjaga kepuasan Anda dan kinerja peralatan Anda.
Kemasan dan Pengiriman:
Setiap Piston Pneumatic Cylinder dikemas dengan hati-hati untuk memastikan perlindungan maksimum selama transportasi.Silinder pertama kali dibungkus dalam lapisan pelindung dari bungkus gelembung untuk mencegah goresan atau dampak kecilKemudian ditempatkan di dalam kotak kardus yang kokoh, dirancang untuk meminimalkan gerakan dan menyerap kejut.
Untuk keamanan tambahan, sisipan busa atau bahan bantalan digunakan untuk mengamankan silinder di dalam kotak.termasuk Fragile dan This Side Up untuk memandu transportasi yang aman.
Kami menggunakan operator pengiriman yang dapat diandalkan untuk mengirimkan produk dengan cepat dan aman ke pintu Anda.memungkinkan Anda untuk memantau status pengiriman secara real time.
Jika terjadi kerusakan selama pengiriman, silakan hubungi layanan pelanggan kami segera untuk bantuan dengan pengembalian atau penggantian.
