Deskripsi produk:

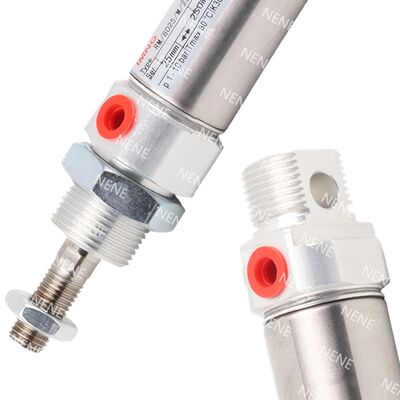

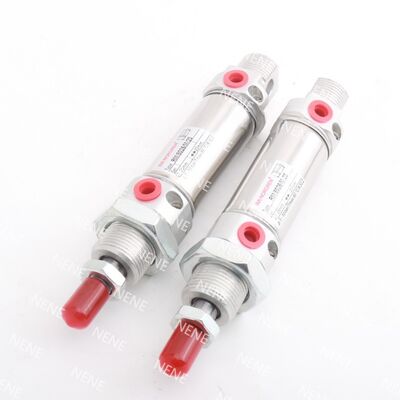

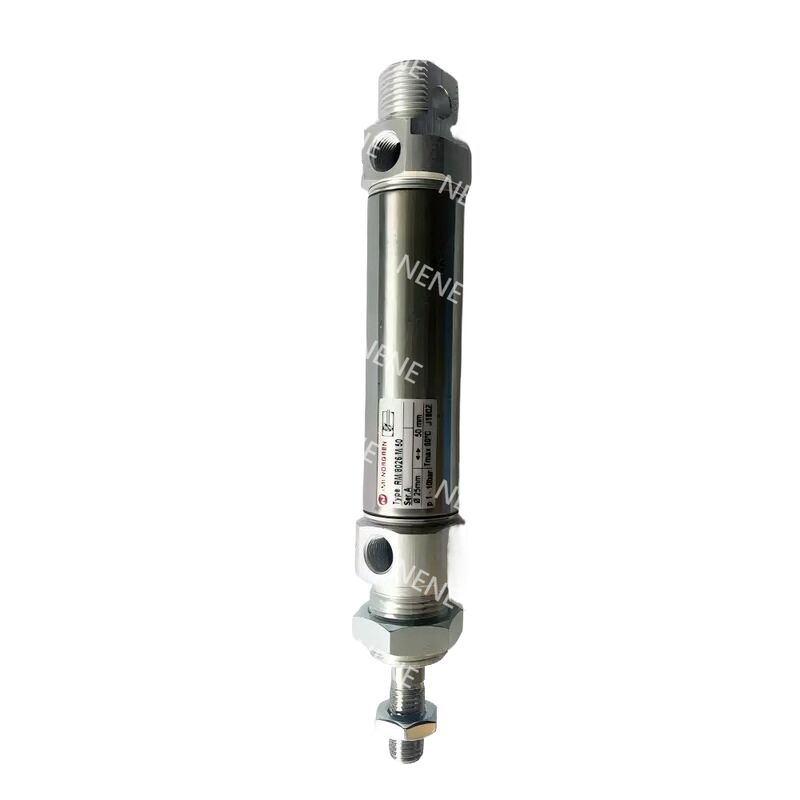

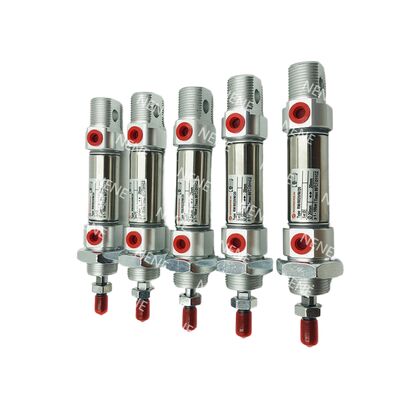

Seri RM/28000/M memiliki kompak, single-acting silinder Roundline yang memanfaatkan mekanisme spring return.meningkatkan fungsionalitas dan keandalan mereka.
Dibangun dengan tabung stainless steel dan tutup ujung aluminium anodisasi transparan, silinder ini menawarkan ketahanan korosi yang sangat baik dan kekuatan mekanik yang tinggi.Desainnya memastikan daya tahan dan kinerja jangka panjang bahkan di lingkungan yang menuntut.
Selain itu, kisaran RM/28000/M sepenuhnya kompatibel dengan standar ISO 6432, menjadikannya pilihan ideal untuk aplikasi di mana ruang terbatas.Faktor bentuk kompak mereka sangat cocok untuk tugas posisi pneumatik dan proses otomatisasi stroke pendek.
Fitur:
Desain kompak mengikuti faktor bentuk ISO 6432, yang memungkinkan integrasi yang mulus dengan fittings standar.
Dibangun dari bahan tahan korosi, produk ini dirancang untuk menahan lingkungan yang keras dan menuntut, memastikan kinerja dan daya tahan yang tahan lama.
Dilengkapi dengan piston magnetik, memungkinkan deteksi batas yang mudah dan memberikan umpan balik otomatisasi yang dapat diandalkan, meningkatkan efisiensi operasional dan presisi.
Konstruksi mekanik yang kokoh mencakup tutup ujung yang berkrim ganda, yang berkontribusi pada ketahanan dan keandalan keseluruhan perangkat dalam kondisi yang ketat.
Parameter teknis:
| Artikel |
Spesifikasi |
| Pengeboran (mm) |
10 / 12 / 16 / 20 / 25 |
| Jarak standar (mm) |
10, 25, 50 |
| Tekanan maksimum (mm) |
50 |
| Batang piston Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Ukuran pelabuhan |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Sedang |
Udara kompres, disaring, dilumasi atau tidak dilumasi |
| Tekanan operasi |
2 sampai 10 bar (29 sampai 145 psi) |
| Suhu operasi |
-10°C sampai +80°C (14°F sampai 176°F) |
| Operasi |
Single-acting, spring return, piston magnetik |
| Pengisian bantal |
Pemadaman buffer |
| Bahan tong |
Baja tahan karat |
| Bahan penutup ujung |
Paduan aluminium anodisasi bening |
| Bahan batang piston |
Baja tahan karat |
| Bahan penyangga |
Polyurethane |
| Segel |
Karet nitril (NBR) |
| Desain tutup ujung |
Penutup ujung kekuatan tinggi berkerut ganda |
| Aksesoris standar |
Nut pemasangan hidung, piston rod locknut |
| Aksesoris opsional |
Switch reed dengan kabel integral, bracket pemasangan switch, fittings lurus dan siku, perangkat keras pemasangan |
| Dorongan teoritis @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Kekuatan pegas balik F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Berat & dimensi |
Lihat tabel ukuran lembar data penuh |
| Varian |
Pelabuhan belakang tengah, penutup belakang datar, beberapa pilihan pemasangan |
| Kit pelayanan |
Tidak tersedia |
| Data beban / defleksi |
Lihat grafik beban dan defleksi dalam lembar data |
Aplikasi:
Automated assembly dan pengindeksan yang tepat dimungkinkan melalui penggerak stroke kecil. Teknologi ini memungkinkan gerakan yang efisien dan akurat di ruang yang kompak, meningkatkan alur kerja produksi.
Mengoperasikan komponen elektronik sangat bermanfaat dari mekanisme pick-and-place yang dirancang untuk perjalanan jarak pendek.Sistem ini memastikan bagian-bagian sensitif ditangani dengan hati-hati dan diposisikan dengan akurat selama pembuatan.
Dalam pengemasan dan operasi mesin, seringkali dibutuhkan gerakan yang kompak dan dapat diulang.Solusi yang memberikan kinerja yang konsisten di ruang terbatas membantu mempertahankan throughput dan keandalan yang tinggi.
Aplikasi yang membutuhkan penginderaan posisi terintegrasi dilayani dengan baik oleh teknologi penggerak dan penanganan canggih ini.sistem dapat mencapai kontrol dan pemantauan yang tepat sepanjang operasi mereka.
Dukungan dan Layanan:
Produk Piston Pneumatic Cylinder kami dirancang untuk kinerja yang handal dan efisien dalam berbagai aplikasi industri.Silakan lihat manual pengguna rinci yang disertakan dengan produk., yang mencakup instruksi pemasangan, pedoman operasi, dan tips pemeliharaan untuk memastikan fungsi optimal.
Jika Anda mengalami masalah selama pemasangan atau operasi, pastikan bahwa silinder dipasang sesuai dengan orientasi yang ditentukan dan bahwa semua koneksi aman dan bebas kebocoran.Pemeriksaan dan pelumasan yang teratur seperti yang diuraikan dalam manual akan membantu mencegah keausan prematur dan memperpanjang umur produk.
Untuk layanan dan pemeliharaan, gunakan hanya suku cadang asli yang direkomendasikan oleh produsen untuk menjaga standar kinerja dan kepatuhan terhadap keamanan.Tim teknis kami tersedia untuk membantu dengan pemecahan masalah, optimasi kinerja, dan permintaan kustomisasi untuk memenuhi kebutuhan aplikasi spesifik Anda.
Kami merekomendasikan menyimpan catatan pemeliharaan untuk melacak interval layanan dan perbaikan yang dilakukan.Penanganan yang tepat dan kepatuhan terhadap batas tekanan kerja dan suhu yang ditentukan akan memastikan penggunaan Piston Pneumatic Cylinder yang aman dan efektif.
Untuk dokumentasi teknis terperinci, FAQ, dan alat perangkat lunak yang berkaitan dengan Piston Pneumatic Cylinder kami, silakan kunjungi portal dukungan kami.Komitmen kami adalah untuk memberikan dukungan dan layanan yang komprehensif untuk memaksimalkan nilai dan keandalan sistem pneumatik Anda.
Kemasan dan Pengiriman:
Silinder Pneumatik Piston kami dikemas dengan hati-hati untuk memastikan perlindungan maksimal selama transportasi.kotak kardus khusus untuk mencegah pergerakan dan kerusakanBahan tambahan digunakan untuk melindungi komponen dan permukaan yang halus dari goresan dan dampak.
Untuk pengiriman, kami menggunakan operator yang dapat diandalkan yang menyediakan pilihan pelacakan dan asuransi untuk menjamin pengiriman yang aman dan tepat waktu.instruksi penanganan, dan tanda orientasi untuk memfasilitasi penanganan yang tepat sepanjang proses pengiriman.kami mengambil setiap tindakan pencegahan untuk memastikan Piston Pneumatic Cylinder Anda tiba dalam kondisi kerja yang sempurna.
