Deskripsi Produk:

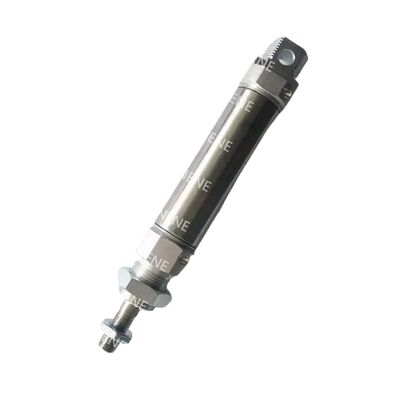

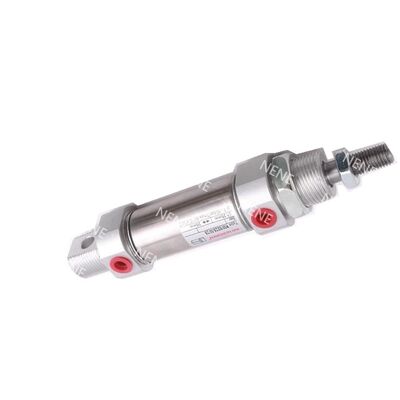

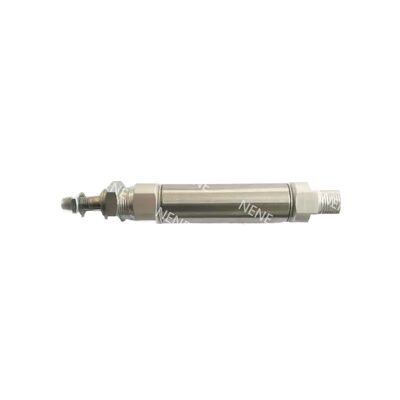

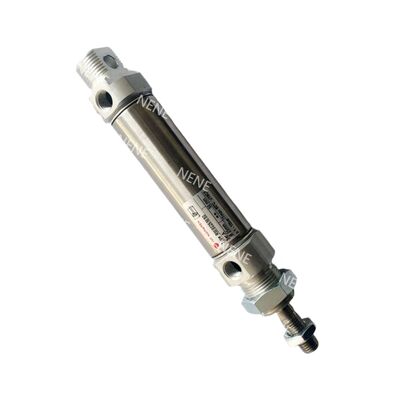

Seri RM/28000/M terdiri dari silinder ringkas, aksi tunggal yang menampilkan mekanisme pegas balik. Silinder Roundline ini dilengkapi dengan piston magnetik sebagai fitur standar, memastikan kinerja yang andal dalam berbagai aplikasi.
Dibangun dengan tabung baja tahan karat dan tutup ujung aluminium anodized bening, silinder ini menawarkan ketahanan korosi yang sangat baik dan daya tahan tinggi. Desainnya yang kuat memastikan mereka mempertahankan kekuatan sambil tetap ringan dan mudah diintegrasikan.
Selain itu, jangkauan RM/28000/M dirancang agar kompatibel dengan standar ISO 6432, menjadikannya pilihan ideal untuk tugas penentuan posisi pneumatik di mana ruang terbatas. Ukuran mereka yang ringkas dan kemampuan langkah pendek membuatnya sempurna untuk aplikasi otomatisasi yang membutuhkan pengoperasian yang presisi dan efisien di area terbatas.
Fitur:
Faktor bentuk ISO 6432 yang ringkas dirancang untuk integrasi yang mudah dengan fitting standar, membuat pemasangan menjadi mudah dan efisien.
Dibangun dari bahan tahan korosi, produk ini sangat cocok untuk digunakan di lingkungan yang menantang dan keras, memastikan daya tahan yang tahan lama.
Penyertaan piston magnetik meningkatkan fungsionalitas dengan menyederhanakan penginderaan batas dan memberikan umpan balik otomatisasi yang andal.
Desain mekanisnya yang kuat menampilkan tutup ujung crimped ganda, berkontribusi pada peningkatan kekuatan dan perakitan yang aman.
Parameter Teknis:
| Item |
Spesifikasi |
| Bore (mm) |
10 / 12 / 16 / 20 / 25 |
| Langkah standar (mm) |
10, 25, 50 |
| Langkah maksimum (mm) |
50 |
| Batang piston Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Ukuran port |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Medium |
Udara terkompresi, disaring, dilumasi atau tidak dilumasi |
| Tekanan pengoperasian |
2 hingga 10 bar (29 hingga 145 psi) |
| Suhu pengoperasian |
-10°C hingga +80°C (14°F hingga 176°F) |
| Operasi |
Aksi tunggal, pegas balik, piston magnetik |
| Peredam |
Peredam penyangga |
| Bahan laras |
Baja tahan karat |
| Bahan penutup ujung |
Paduan aluminium anodized bening |
| Bahan batang piston |
Baja tahan karat |
| Bahan penyangga |
Poliuretan |
| Segel |
Karet nitril (NBR) |
| Desain tutup ujung |
Tutup ujung berkekuatan tinggi crimped ganda |
| Aksesori standar |
Mur pemasangan hidung, mur pengunci batang piston |
| Aksesori opsional |
Sakelar reed dengan kabel integral, braket pemasangan sakelar, fitting lurus dan siku, perangkat keras pemasangan |
| Dorongan teoretis @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Gaya pegas balik F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Berat & dimensi |
Lihat tabel dimensi lembar data lengkap |
| Varian |
Port belakang tengah, penutup belakang datar, beberapa opsi pemasangan |
| Kit servis |
Tidak tersedia |
| Data beban / defleksi |
Lihat grafik beban dan defleksi di lembar data |
Aplikasi:
Proses perakitan dan pengindeksan otomatis sangat diuntungkan dari aktuasi langkah kecil, memungkinkan pergerakan yang presisi dan efisien dalam operasi manufaktur.
Penanganan komponen elektronik, terutama dalam tugas pick-and-place yang melibatkan jarak tempuh pendek, membutuhkan sistem yang dirancang untuk akurasi dan keandalan.
Dalam aplikasi pengemasan dan perawatan mesin, di mana gerakan yang ringkas dan dapat diulang sangat penting, solusi otomatisasi canggih memastikan kinerja yang konsisten.
Aplikasi yang menuntut penginderaan posisi terintegrasi mengandalkan teknologi yang memberikan umpan balik waktu nyata untuk peningkatan kontrol dan presisi.
Dukungan dan Layanan:
Silinder Pneumatik Piston kami dirancang untuk kinerja yang andal dan efisien dalam berbagai aplikasi industri. Untuk dukungan teknis, harap pastikan Anda memiliki nomor model, spesifikasi, dan kondisi pengoperasian silinder Anda siap untuk membantu Anda secara efektif.
Kami menawarkan panduan pemecahan masalah yang komprehensif untuk membantu Anda mendiagnosis dan menyelesaikan masalah umum seperti kebocoran udara, suara yang tidak biasa, atau gerakan yang tidak konsisten. Tips perawatan rutin termasuk memeriksa pelumasan yang tepat, memeriksa segel untuk keausan, dan memastikan semua fitting dikencangkan dengan aman.
Suku cadang dan aksesori pengganti yang kompatibel dengan Silinder Pneumatik Piston Anda tersedia untuk mempertahankan fungsionalitas yang optimal. Tim teknis kami dapat memberikan instruksi pemasangan terperinci dan merekomendasikan praktik terbaik untuk memaksimalkan umur dan kinerja peralatan Anda.
Untuk permintaan kustomisasi atau saran khusus aplikasi, spesialis kami tersedia untuk berkolaborasi pada solusi yang disesuaikan yang memenuhi kebutuhan operasional unik Anda. Kami berkomitmen untuk memberikan dukungan yang cepat dan profesional untuk meminimalkan waktu henti dan meningkatkan produktivitas.
Silakan merujuk ke manual produk untuk spesifikasi terperinci, pedoman keselamatan, dan jadwal perawatan untuk memastikan penggunaan Silinder Pneumatik Piston Anda yang aman dan efektif.
Pengepakan dan Pengiriman:
Silinder Pneumatik Piston kami dikemas dengan hati-hati untuk memastikan perlindungan maksimal selama transit. Setiap silinder dibungkus dengan kertas anti-korosi dan ditempatkan dengan aman dalam sisipan busa yang pas khusus di dalam kotak kardus yang kokoh. Pengemasan dirancang untuk mencegah kerusakan akibat guncangan, getaran, atau kelembaban.
Untuk pengiriman, kami menggunakan operator yang andal dan menawarkan berbagai opsi pengiriman untuk memenuhi persyaratan pengiriman Anda. Setiap paket diberi label dengan jelas dengan instruksi penanganan dan informasi pelacakan untuk memastikan pengiriman yang aman dan tepat waktu. Kami juga menyediakan opsi asuransi untuk keamanan tambahan selama pengiriman.
Sebelum pengiriman, setiap Silinder Pneumatik Piston menjalani inspeksi kualitas yang menyeluruh untuk menjamin memenuhi standar tinggi kami. Kami berkomitmen untuk mengirimkan produk Anda dalam kondisi sempurna, siap digunakan segera setelah tiba.
