Deskripsi produk:

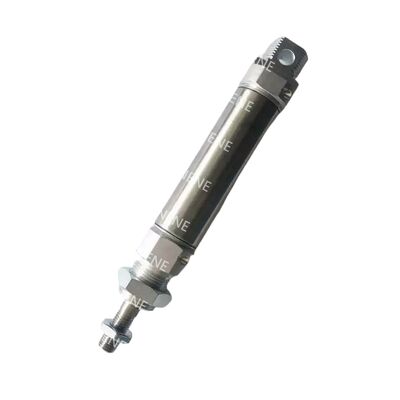

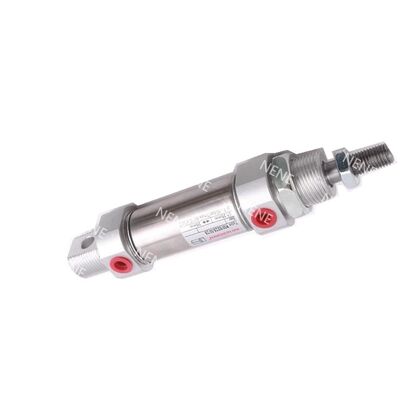

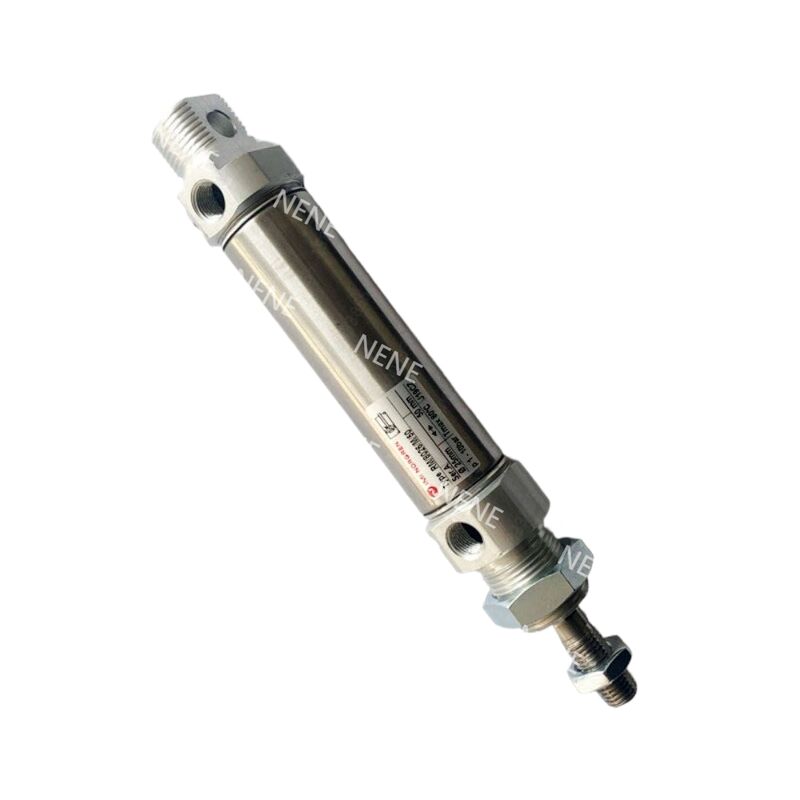

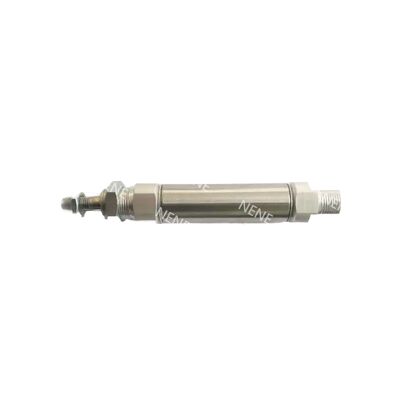

Seri RM/28000/M terdiri dari kompak, single-acting silinder Roundline yang menampilkan mekanisme spring return dan piston magnetik sebagai komponen standar.Silinder ini dirancang untuk menawarkan kinerja yang dapat diandalkan dalam faktor bentuk kecil.
Dibangun dengan tabung stainless steel dan tutup ujung aluminium anodisasi transparan, silinder memastikan ketahanan korosi yang sangat baik sambil mempertahankan kekuatan struktural yang tinggi.Kombinasi bahan ini juga berkontribusi pada daya tahan dan umur panjang produk.
Selain itu, kisaran RM/28000/M sepenuhnya kompatibel dengan standar ISO 6432, menjadikannya solusi ideal untuk aplikasi yang membutuhkan posisi pneumatik yang kompak.Desainnya sangat cocok untuk tugas otomatisasi yang melibatkan gerakan jangka pendek di ruang sempit atau terbatas.
Fitur:
Desain kompak dari faktor bentuk ISO 6432 memastikan integrasi yang mulus dengan fittings standar, menjadikannya pilihan yang ideal untuk berbagai aplikasi yang membutuhkan efisiensi ruang.
Dibangun dari bahan tahan korosi, produk ini sangat cocok untuk bekerja dengan handal di lingkungan yang keras dan menuntut, memberikan daya tahan lama.
Dengan fitur piston magnetik, ia memfasilitasi deteksi batas langsung dan meningkatkan umpan balik otomatisasi, berkontribusi pada peningkatan efisiensi operasional.
Konstruksi mekaniknya yang kuat mencakup tutup ujung berkerut ganda, yang menambah kekuatan dan keandalan keseluruhan perangkat, memastikan kinerja yang konsisten di bawah tekanan.
Parameter teknis:
| Artikel |
Spesifikasi |
| Pengeboran (mm) |
10 / 12 / 16 / 20 / 25 |
| Jarak standar (mm) |
10, 25, 50 |
| Tekanan maksimum (mm) |
50 |
| Batang piston Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Ukuran pelabuhan |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Sedang |
Udara kompres, disaring, dilumasi atau tidak dilumasi |
| Tekanan operasi |
2 sampai 10 bar (29 sampai 145 psi) |
| Suhu operasi |
-10°C sampai +80°C (14°F sampai 176°F) |
| Operasi |
Single-acting, spring return, piston magnetik |
| Pengisian bantal |
Pemadaman buffer |
| Bahan tong |
Baja tahan karat |
| Bahan penutup ujung |
Paduan aluminium anodisasi bening |
| Bahan batang piston |
Baja tahan karat |
| Bahan penyangga |
Polyurethane |
| Segel |
Karet nitril (NBR) |
| Desain tutup ujung |
Penutup ujung kekuatan tinggi berkerut ganda |
| Aksesoris standar |
Nut pemasangan hidung, piston rod locknut |
| Aksesoris opsional |
Switch reed dengan kabel integral, bracket pemasangan switch, fittings lurus dan siku, perangkat keras pemasangan |
| Dorongan teoritis @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Kekuatan pegas balik F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Berat & dimensi |
Lihat tabel ukuran lembar data penuh |
| Varian |
Pelabuhan belakang tengah, penutup belakang datar, beberapa pilihan pemasangan |
| Kit pelayanan |
Tidak tersedia |
| Data beban / defleksi |
Lihat grafik beban dan defleksi dalam lembar data |
Aplikasi:
Proses perakitan otomatis sangat mendapat manfaat dari penggunaan mekanisme pengindeksan yang dikombinasikan dengan penggerak stroke kecil. Sistem ini meningkatkan presisi dan efisiensi dalam tugas yang berulang.
Pengolahan komponen elektronik seringkali melibatkan operasi pick-and-place yang membutuhkan jarak perjalanan yang pendek.Menggunakan solusi khusus untuk gerakan ini memastikan akurasi dan keandalan selama produksi.
Dalam aplikasi kemasan dan mesin, gerakan yang kompak dan dapat diulang sangat penting.Peralatan yang dirancang untuk memberikan gerakan yang konsisten di ruang terbatas meningkatkan alur kerja dan produktivitas secara keseluruhan.
Banyak aplikasi membutuhkan sensor posisi terintegrasi untuk memantau dan mengontrol gerakan dengan tepat.
Dukungan dan Layanan:
Produk Piston Pneumatic Cylinder kami dirancang untuk operasi yang handal dan efisien dalam berbagai aplikasi industri.nomor seri, dan deskripsi rinci masalah siap ketika mencari bantuan. tim dukungan kami dapat memberikan panduan tentang instalasi, pemeliharaan, pemecahan masalah,dan optimasi untuk membantu Anda mendapatkan kinerja terbaik dari silinder pneumatik Anda.
Kami menawarkan layanan komprehensif termasuk bantuan pemilihan produk, konfigurasi khusus, dan layanan perbaikan.termasuk memeriksa kebocoran udara, pelumasan bagian bergerak, dan memeriksa segel dan batang untuk keausan atau kerusakan.
Untuk panduan produk yang terperinci, gambar CAD, dan lembar spesifikasi, silakan lihat sumber daya online kami.Kami juga menyediakan pelatihan dan lokakarya teknis untuk membantu tim Anda memaksimalkan penggunaan produk kami.
Dalam kasus klaim garansi, silakan periksa persyaratan garansi dan pastikan bahwa produk telah digunakan sesuai dengan kondisi operasi yang ditentukan.Pusat layanan kami dilengkapi untuk menangani perbaikan garansi dan penggantian secara efisien untuk meminimalkan waktu henti.
Kepuasan Anda dan fungsi optimal Piston Pneumatic Cylinder adalah prioritas kami.Kami berkomitmen untuk memberikan dukungan dan layanan berkualitas tinggi untuk memenuhi kebutuhan otomatisasi industri Anda.
Kemasan dan Pengiriman:
Silinder Pneumatik Piston kami dikemas dengan hati-hati untuk memastikan bahwa ia tiba dalam kondisi sempurna.Kemudian ditempatkan dalam yang kuat, kotak yang disesuaikan untuk memberikan perlindungan tambahan.
Untuk pengiriman, kami menggunakan operator yang dapat diandalkan yang menawarkan pelacakan dan layanan pengiriman tepat waktu.memastikan bahwa produk sampai ke Anda dengan aman dan siap untuk digunakan segera.
Kami juga menyediakan pelabelan dan dokumentasi yang jelas dengan setiap pengiriman untuk memudahkan identifikasi dan instalasi yang mudah setelah penerimaan.Kepuasan pelanggan dan integritas produk adalah prioritas utama kami di seluruh proses kemasan dan pengiriman.
