Deskripsi Produk:

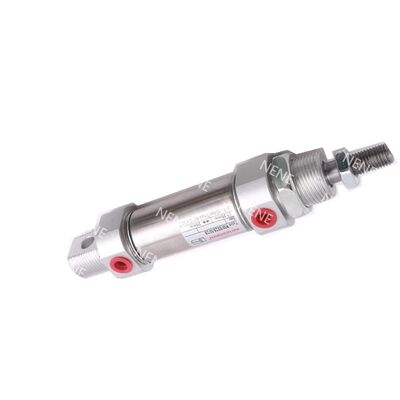

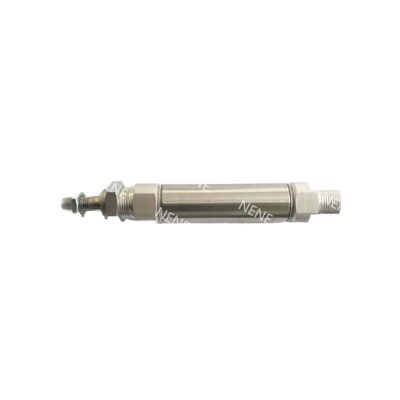

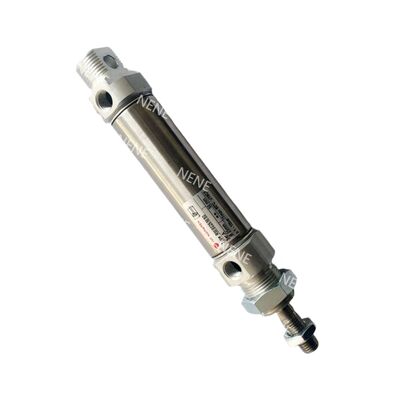

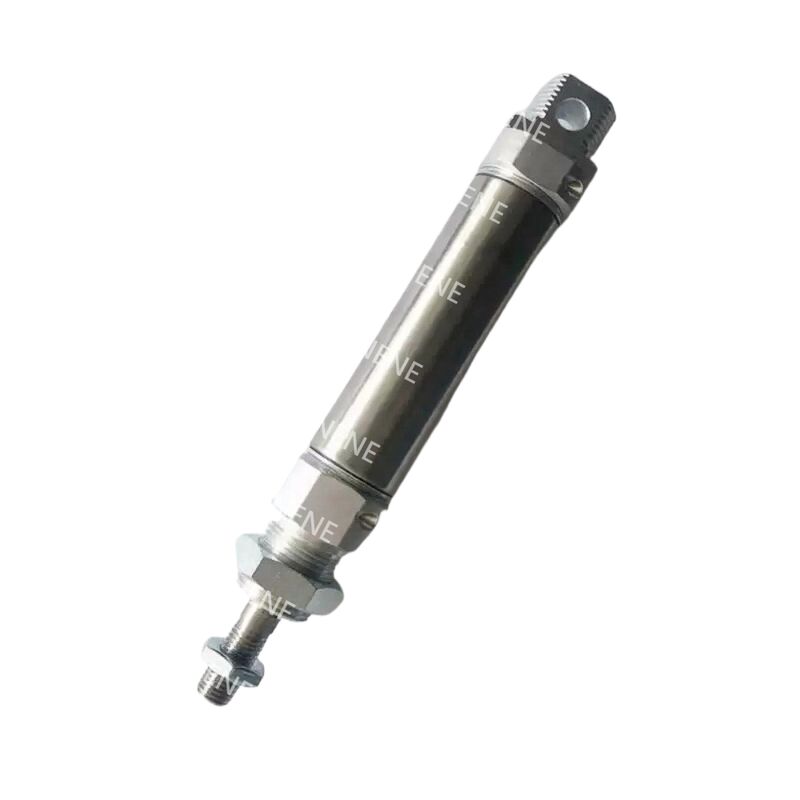

Seri RM/28000/M terdiri dari silinder Roundline ringkas, aksi tunggal yang dilengkapi mekanisme pegas balik. Silinder ini dilengkapi dengan piston magnetik sebagai komponen standar, yang meningkatkan fungsionalitas dan keandalannya.
Dibangun dengan tabung baja tahan karat dan tutup ujung aluminium anodisa bening, desain ini memastikan ketahanan korosi yang sangat baik dan daya tahan tinggi. Konstruksi yang kuat ini membuatnya cocok untuk lingkungan yang menantang sambil mempertahankan profil yang ringan.
Selain itu, jangkauan RM/28000/M sepenuhnya kompatibel dengan standar ISO 6432, menjadikannya pilihan ideal untuk aplikasi yang membutuhkan solusi penempatan pneumatik yang ringkas dan otomatisasi langkah pendek, terutama jika ruang terbatas.
Fitur:
Faktor bentuk ISO 6432 yang ringkas dirancang untuk memfasilitasi integrasi yang mudah dengan fitting standar, memastikan proses pemasangan yang mulus.
Dibangun dari bahan tahan korosi, produk ini sangat cocok untuk digunakan di lingkungan yang menantang dan keras di mana daya tahan sangat penting.
Menampilkan piston magnetik, ini menyederhanakan penginderaan batas dan meningkatkan umpan balik otomatisasi, menjadikannya pilihan yang efisien untuk berbagai aplikasi.
Desain mekanisnya yang kuat mencakup tutup ujung crimped ganda, memberikan kekuatan dan keandalan tambahan untuk pengoperasian jangka panjang.
Parameter Teknis:
| Item |
Spesifikasi |
| Bore (mm) |
10 / 12 / 16 / 20 / 25 |
| Langkah standar (mm) |
10, 25, 50 |
| Langkah maksimum (mm) |
50 |
| Batang piston Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Ukuran port |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Medium |
Udara terkompresi, disaring, dilumasi atau tidak dilumasi |
| Tekanan pengoperasian |
2 hingga 10 bar (29 hingga 145 psi) |
| Suhu pengoperasian |
-10°C hingga +80°C (14°F hingga 176°F) |
| Operasi |
Aksi tunggal, pegas balik, piston magnetik |
| Peredam |
Peredam penyangga |
| Bahan laras |
Baja tahan karat |
| Bahan penutup ujung |
Paduan aluminium anodisa bening |
| Bahan batang piston |
Baja tahan karat |
| Bahan penyangga |
Poliuretan |
| Segel |
Karet nitril (NBR) |
| Desain tutup ujung |
Tutup ujung berkekuatan tinggi crimped ganda |
| Aksesori standar |
Mur pemasangan hidung, mur pengunci batang piston |
| Aksesori opsional |
Sakelar reed dengan kabel integral, braket pemasangan sakelar, fitting lurus dan siku, perangkat keras pemasangan |
| Dorongan teoretis @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Gaya pegas balik F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Berat & dimensi |
Lihat tabel dimensi lembar data lengkap |
| Varian |
Port belakang tengah, penutup belakang datar, beberapa opsi pemasangan |
| Kit servis |
Tidak tersedia |
| Data beban / defleksi |
Lihat grafik beban dan defleksi dalam lembar data |
Aplikasi:
Proses perakitan dan pengindeksan otomatis sangat diuntungkan dari aktuasi langkah kecil, memungkinkan pergerakan yang tepat dan efisien dalam ruang yang ringkas.
Penanganan komponen elektronik, seperti operasi pick-and-place, didukung secara efektif ketika jarak tempuh pendek terlibat, memastikan akurasi dan kecepatan.
Tugas pengemasan dan aplikasi perawatan mesin seringkali menuntut gerakan yang ringkas dan berulang, yang dapat dicapai melalui sistem aktuasi khusus.
Selain itu, aplikasi yang memerlukan penginderaan posisi terintegrasi mengandalkan teknologi ini untuk mempertahankan kontrol dan umpan balik yang tepat selama pengoperasiannya.
Dukungan dan Layanan:
Produk Silinder Pneumatik Piston kami dirancang untuk kinerja yang andal dan efisien dalam berbagai aplikasi industri. Untuk dukungan teknis, harap pastikan bahwa Anda memiliki nomor model, spesifikasi, dan kondisi pengoperasian yang tersedia untuk membantu kami membantu Anda dengan segera.
Kami menawarkan layanan komprehensif termasuk panduan pemasangan, saran pemeliharaan, bantuan pemecahan masalah, dan dukungan suku cadang pengganti. Tim teknis kami berkomitmen untuk membantu Anda memaksimalkan kinerja dan masa pakai silinder pneumatik Anda.
Jika Anda mengalami masalah, langkah-langkah pemecahan masalah umum termasuk memeriksa kebocoran udara, memastikan pelumasan yang tepat, memverifikasi penyelarasan pemasangan, dan memeriksa segel dan batang piston dari keausan atau kerusakan.
Perawatan rutin direkomendasikan untuk mencegah waktu henti dan mempertahankan fungsionalitas yang optimal. Ini termasuk inspeksi berkala, pembersihan, dan penggantian komponen yang aus sesuai kebutuhan.
Untuk manual produk terperinci, dokumentasi layanan, dan FAQ, silakan merujuk ke sumber daya yang disediakan dengan produk Anda atau kunjungi situs web resmi kami.
Kami berdedikasi untuk memberikan dukungan pelanggan yang sangat baik untuk memastikan kepuasan dan keberhasilan operasional Anda dengan produk Silinder Pneumatik Piston kami.
Pengepakan dan Pengiriman:
Silinder Pneumatik Piston kami dikemas dengan hati-hati untuk memastikan perlindungan maksimal selama transit. Setiap silinder dibungkus dengan aman dalam bungkus gelembung dan ditempatkan dalam kotak kardus yang kokoh dan pas khusus untuk mencegah gerakan atau kerusakan. Sisipan busa pelindung digunakan untuk menahan produk dan menyerap guncangan.
Untuk pengiriman, kami menggunakan operator yang andal dengan opsi pelacakan untuk menjamin pengiriman yang tepat waktu dan aman. Semua paket diberi label dengan jelas dengan instruksi penanganan dan detail produk. Kami juga menawarkan opsi pengiriman ekspedisi berdasarkan permintaan untuk memenuhi kebutuhan mendesak.
Sebelum pengiriman, setiap Silinder Pneumatik Piston menjalani inspeksi kualitas menyeluruh untuk memastikan memenuhi standar tinggi kami. Kami berkomitmen untuk mengirimkan pesanan Anda dalam kondisi sempurna dan menghargai kepercayaan Anda pada produk kami.
