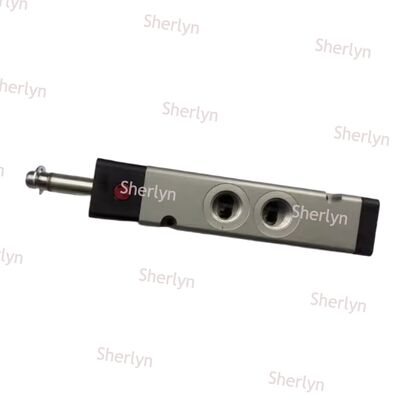

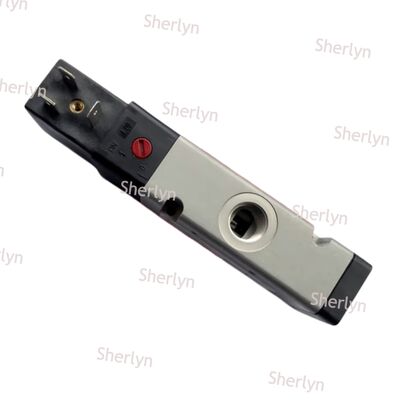

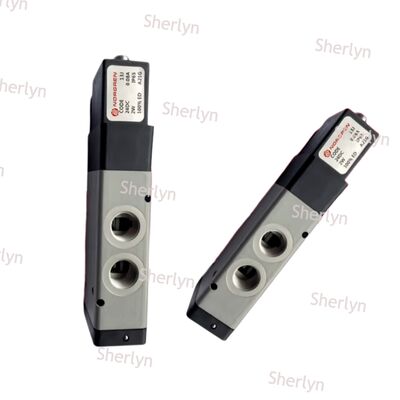

NORGREN V61B313A-A218J Katup Solenoid Pilot Tiga Arah Dua Posisi

Detail Teknis

Deskripsi Produk:

Seri katup solenoid ini menggunakan mekanisme beroperasi dengan pilot, di mana katup pilot mengatur pergerakan spool utama. Katup pilot diaktifkan oleh kumparan solenoid, sementara spool utama merespons perbedaan tekanan media. Desain seperti ini memungkinkan kumparan solenoid berdaya rendah untuk mengelola pembukaan dan penutupan volume aliran besar, sehingga meningkatkan efisiensi energi dan membuatnya sangat cocok untuk aplikasi bertekanan tinggi.

Katup dirancang untuk normal terbuka secara default. Ini berarti bahwa ketika daya mati, katup tetap terbuka, memungkinkan fluida lewat. Ketika kumparan solenoid diberi energi, ia mengaktifkan katup untuk menutup, menghentikan aliran media. Fitur normal terbuka ini ideal untuk sistem kritis keselamatan yang memerlukan aliran media berkelanjutan selama kehilangan daya, seperti sirkuit pendingin atau pengaturan ventilasi darurat.

Menampilkan kontrol solenoid tunggal, katup beralih antara posisi terbuka dan tertutup dengan memberi energi atau menonaktifkan hanya satu kumparan solenoid. Setelah dinonaktifkan, katup secara otomatis kembali ke keadaan normal terbuka melalui gaya pegas atau tekanan media. Mekanisme ini memastikan operasi yang lugas dan andal.

Berkat kerangka kerja beroperasi dengan pilot dan desain jalur aliran yang dioptimalkan, seri katup ini memberikan kapasitas aliran yang luar biasa. Tergantung pada model spesifik, laju aliran berkisar dari 610 liter per menit hingga 2600 liter per menit, melayani berbagai macam aplikasi dari kebutuhan aliran sedang hingga besar.

Katup ini biasanya beroperasi dalam rentang tekanan 0,2 MPa hingga 1,0 MPa (2 hingga 10 bar), dengan model tertentu mampu menangani tekanan hingga 1,6 MPa (16 bar). Penting untuk dicatat bahwa katup solenoid beroperasi dengan pilot umumnya memerlukan perbedaan tekanan minimum—biasanya di atas 0,2 hingga 0,3 bar—untuk fungsi yang benar.

Bodi katup dibuat dari paduan aluminium die-cast atau ekstrusi aluminium, yang memberikan struktur yang ringan namun kokoh dan tahan korosi. Spool dan selongsong tersedia dalam varian yang disegel logam (dirancang untuk masa pakai yang lama) atau disegel lunak (dioptimalkan untuk aliran tinggi). Bahan penyegelan termasuk NBR atau FKM, cocok untuk udara terkompresi dan berbagai media lainnya.

Kumparan solenoid direkayasa untuk penggunaan daya rendah, dengan beberapa konfigurasi mengonsumsi sekecil 1 hingga 2 watt, berkontribusi signifikan terhadap penghematan energi. Katup biasanya memiliki peringkat perlindungan IP65, memastikan kedap debu dan tahan terhadap semprotan air, membuatnya cocok untuk digunakan di lingkungan industri yang lembab atau berdebu.

Override manual terintegrasi sebagai fitur standar, seringkali disediakan sebagai tombol tekan atau kenop putar-kunci. Kemampuan ini memfasilitasi komisioning peralatan, tugas pemeliharaan, dan operasi manual darurat tanpa bergantung pada sinyal input listrik.

Port katup umumnya menggunakan ulir pipa Inggris seperti G1/4, G3/8, atau G1/2, mematuhi standar internasional untuk memastikan kompatibilitas yang mulus dengan berbagai komponen pneumatik. Opsi pemasangan mencakup pemasangan pipa inline dan sub-base, menawarkan fleksibilitas untuk memenuhi persyaratan integrasi sistem yang berbeda.

Aplikasi:

Katup ini banyak digunakan dalam berbagai jalur perakitan otomatis, sistem penanganan material, dan mesin pengemas. Mereka terutama mengontrol silinder kerja tunggal untuk melakukan tugas-tugas seperti penjepitan, pemosisian, dan pendorongan, secara efektif mendukung operasi yang menuntut mekanisme kontrol frekuensi tinggi dan sangat andal.

Katup solenoid 3/2 arah adalah solusi standar untuk mengelola aktuator pneumatik kerja tunggal, termasuk silinder kerja tunggal, katup diafragma, dan penjepit pneumatik. Desain normal terbuka (NO) sangat menguntungkan untuk skenario interlock keselamatan, memungkinkan katup untuk membuka atau menutup secara otomatis selama pemadaman listrik, yang sangat penting dalam sistem ventilasi darurat.

Dalam aplikasi yang memerlukan pembersihan berkala atau pelepasan tekanan, katup ini mengatur aliran udara terkompresi on/off. Mereka adalah komponen penting dalam sistem seperti blowback filter, perangkat penghilang debu permukaan, dan sirkuit pelepas keselamatan untuk tangki penerima udara.

Katup ini banyak digunakan dalam peralatan pengemasan termasuk mesin pengisi, mesin penyegel, mesin pelabelan, dan mesin cetak tiup. Dengan mengontrol gerakan cepat aktuator pneumatik, mereka membantu menjaga waktu siklus produksi dan memastikan akurasi pengemasan.

Pada jalur perakitan otomotif, katup ini digunakan dalam perlengkapan pengelasan, perangkat pengecatan, stasiun perakitan, dan mesin pemrosesan suku cadang. Mereka mengontrol perkakas pneumatik dan peralatan bantu, dengan fitur seperti ketahanan minyak, toleransi getaran, dan masa pakai yang diperpanjang.

Dirancang untuk sistem kontrol pneumatik dalam mesin pengolahan makanan, katup ini digunakan dalam proses seperti cetak tiup, pengisian, dan penyegelan. Pemilihan bahan penyegelan dan pelumasan sesuai dengan standar food-grade, memastikan kebersihan dan keamanan di seluruh produksi.

Di sektor perlindungan lingkungan dan energi, katup ini mengelola sistem kontrol pneumatik di pembangkit listrik termal, fasilitas pengolahan air limbah, dan unit pengolahan gas buang. Mereka mengoperasikan katup kontrol pneumatik dan katup on/off untuk memungkinkan kontrol proses otomatis dan operasi jarak jauh.

Model katup tertentu dioptimalkan untuk rentang suhu operasi yang luas, dari –10°C hingga +50°C atau lebih. Di lingkungan bersuhu rendah, udara kering direkomendasikan untuk menghindari masalah pembekuan. Untuk area yang memerlukan solusi tahan ledakan, kumparan tahan ledakan opsional tersedia untuk mematuhi peraturan keselamatan.
