Deskripsi produk:

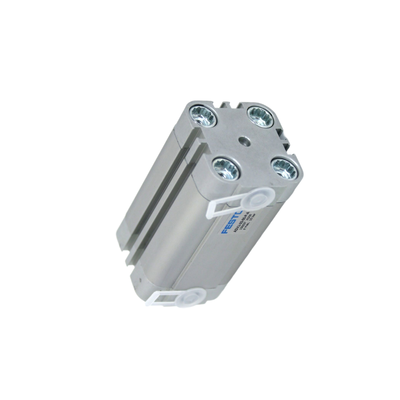

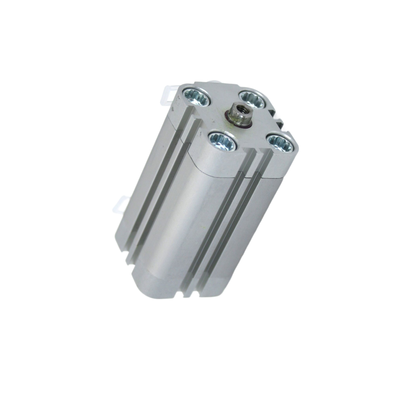

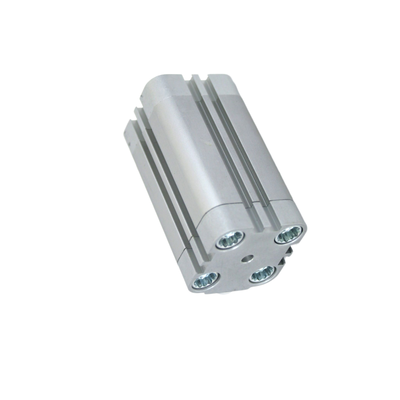

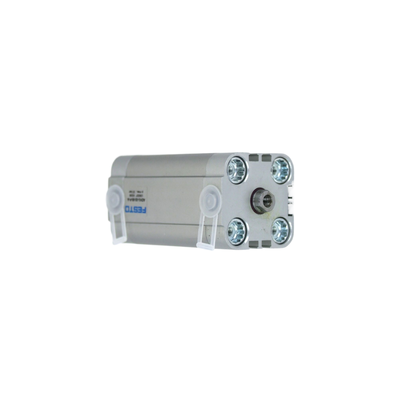

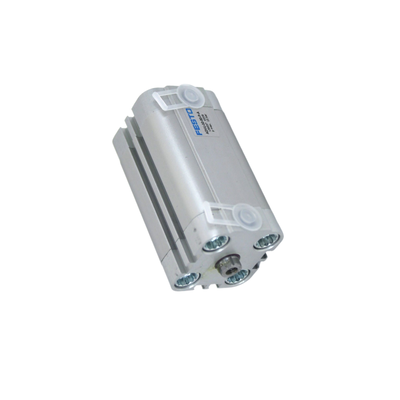

Seri Festo ADVU-32 memiliki silinder pneumatik pancake kompak beraksi ganda dengan ukuran lubang 32 mm. Ini menawarkan beberapa pilihan stroke termasuk 30mm, 40mm, 50mm, 60mm,dan 80mm untuk memenuhi berbagai kebutuhan aplikasi.
Ada dua konfigurasi utama yang tersedia untuk dipilih. Versi standar P-A datang tanpa slot sensor dan dirancang dengan batang piston yang memiliki benang internal.versi sensor A-P-A mencakup slot saklar magnetik terintegrasi dan dilengkapi batang piston dengan benang eksternal.
Dibangun dengan bodi aluminium persegi yang kompak, silinder ini memberikan kekuatan output yang kuat sambil menempati ruang instalasi minimal.Dimensi pemasangan seragam dan bagian penyegelan yang dapat dipertukarkan di seluruh seri menjadikannya pilihan yang sangat baik untuk tugas otomatisasi stroke menengah dan pendek seperti penjepit, mendorong, dan posisi yang tepat.
Di bawah ini adalah daftar nomor bagian asli dikategorikan menurut konfigurasi mereka:
-
P-A (benang dalam):156535, 156536, 156537, 156538, 156539
-
A-P-A (garis luar):156621, 156622, 156623, 156624, 156625
Fitur:
Produk ini memiliki desain persegi kompak terintegrasi, yang menghasilkan panjang keseluruhan yang lebih pendek dibandingkan dengan silinder batang tali standar.Kompakitas ini secara signifikan menghemat ruang instalasi internal dalam mesin otomatisasi.
Dengan lubang besar 32mm, ia menghasilkan dorongan yang kuat. desain beraksi ganda memastikan dorongan yang stabil dan kekuatan tarik, sementara piston gesekan rendah menjamin halus,gerakan berputar-putar berkecepatan tinggi tanpa gangguan.
Dua varian struktur tersedia untuk memenuhi persyaratan perakitan yang berbeda:
-
Model P-A:Berasal tanpa slot sensor magnetik dan memiliki batang piston dengan benang internal, membuatnya cocok untuk plug tertanam dan konektor alat built-in.
-
Model APA:Memiliki alur saklar magnetik integral pada tubuh silinder dan batang piston dengan benang eksternal.Hal ini memungkinkan koneksi langsung ke sendi terapung dan perlengkapan eksternal dan kompatibel dengan sensor kedekatan magnetik.
Tong silinder terbuat dari aluminium anodisasi keras, menawarkan ketahanan keausan yang sangat baik serta ketahanan minyak dan korosi.operasi siklus tinggi.
Ini mempertahankan lubang 32mm yang seragam dengan berbagai pilihan stroke yang tersedia: 30mm, 40mm, 50mm, 60mm, dan 80mm.Lubang pemasangan universal di semua model memfasilitasi penggantian yang mudah tanpa perlu memodifikasi bingkai peralatan.
Dilengkapi dengan kit penyegelan asli Festo standar, seri ini menawarkan suku cadang yang dapat dipertukarkan yang mengurangi biaya pemeliharaan dan menyederhanakan perbaikan.
Silinder bekerja dengan udara terkompresi industri standar pada tekanan mulai dari 0,2 sampai 1,0 MPa.memberikan kinerja yang stabil selama siklus start-stop berkelanjutan.
Lubang pemasangan standar disediakan pada permukaan depan dan samping, mendukung pemasangan dalam orientasi horizontal, vertikal, dan samping.Fleksibilitas ini memastikan kompatibilitas dengan berbagai struktur tata letak mesin.
Parameter teknis:
| Seri produk |
Festo ADVU Compact Pneumatic Cylinder (serangkaian ADVU silinder pneumatik stroke pendek) |
| Ukuran Bor |
32 mm (silinder udara kompak bertekanan tinggi dengan lubang 32 mm) |
| Jenis Operasi |
Berfungsi ganda (silinder udara kompak berfungsi ganda) |
| Stroke Standar yang Tersedia |
30 mm / 40 mm / 50 mm / 60 mm / 80 mm |
| Jangkauan tekanan operasi |
0.2 ~ 1.0 MPa |
| Kisaran suhu lingkungan |
-20°C ~ +80°C |
Aplikasi:
Jalur perakitan otomatis melibatkan berbagai operasi penting seperti mengikat benda kerja berat dengan aman, melakukan ejeksi dorongan tinggi, memberi makan bahan secara efisien,dan mengelola posisi yang tepat dan mengunci perlengkapanProses-proses ini memastikan fungsi sistem perakitan yang lancar dan dapat diandalkan.
Dalam mesin kemasan, tugas termasuk menekan kartrid, mendorong barang yang ditumpuk, menerapkan kompresi penyegelan, serta mengelola pemberhentian beban berat dan batas pada jalur konveyor.Fungsi ini membantu menjaga integritas produk dan merampingkan alur kerja kemasan.
Peralatan bantu stamping melakukan tindakan penting seperti memberi makan lembaran, memblokir di sisi cetakan, dan mengaktifkan ejeksi untuk bagian stamping kecil.Operasi ini mendukung akurasi dan efisiensi dalam proses stamping.
Peralatan baterai lithium energi baru membutuhkan penanganan khusus seperti pemasangan perlengkapan sel, modul penentuan posisi, dan mendorong atau menggeser palet.Langkah-langkah ini sangat penting untuk pembuatan dan perakitan sistem baterai canggih.
Mesin pemisahan logistik menggunakan mekanisme untuk memisahkan dan mendorong tempat sampah, memblokir bahan, dan mendorong batas angkat.Fungsionalitas ini berkontribusi pada pemisahan dan penanganan material yang efektif dalam operasi logistik.
Mesin periferal injeksi plastik bergantung pada dorongan ejektor, posisi sisi cetakan, dan aktuator untuk melepaskan produk jadi,Memfasilitasi siklus produksi yang lancar dan berkelanjutan dalam cetakan plastik.
Mesin pengolahan kayu dirancang untuk mengikat panel dengan kuat dan menyediakan pakan tambahan untuk proses pemotongan kayu.
Peralatan pengujian otomatis umum mencakup penjepit jig tugas berat, pemutusan batas stroke panjang, dan unit daya yang dimaksudkan untuk pengujian ketahanan.Komponen ini mendukung prosedur pengujian yang ketat dan dapat diandalkan di berbagai industri.
