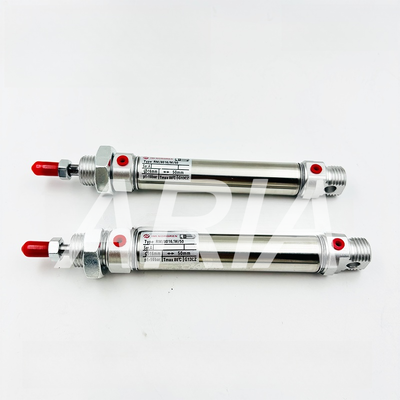

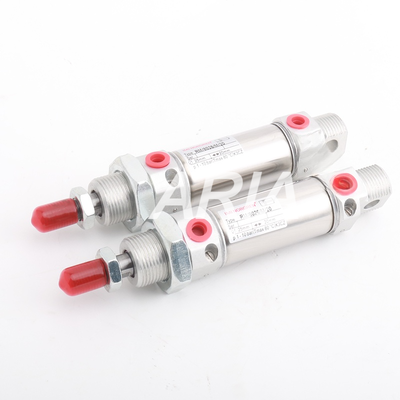

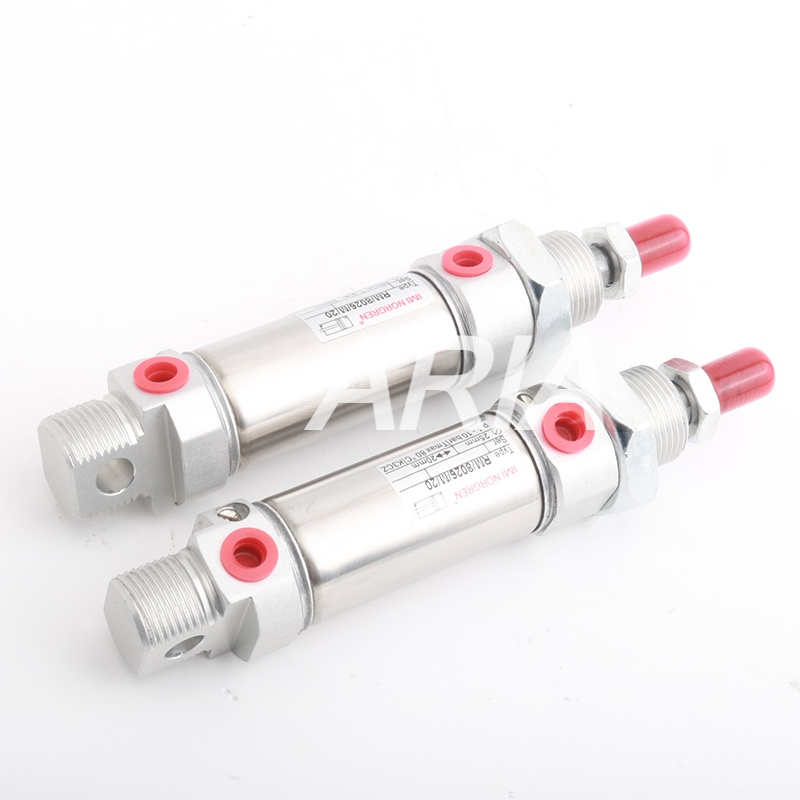

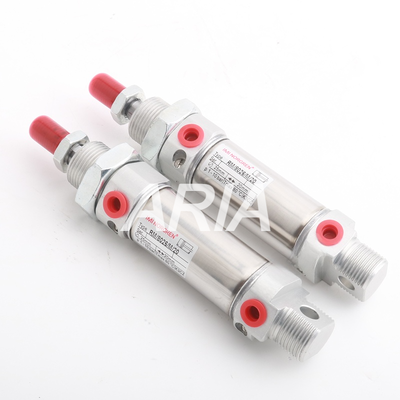

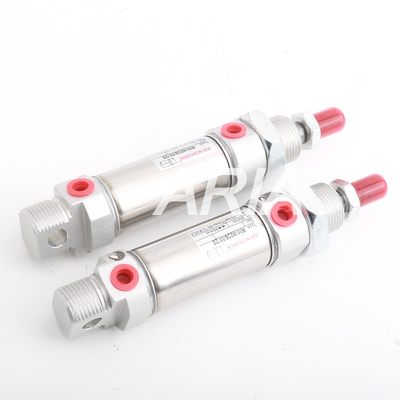

Name: IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200MDiameter Silinder Φ 10 Silinder Silinder Mini ISO6432 Kerja Tunggal
Brand: YW DKE TRADING COMPANY
SKU: RA/802063/M/350
Availability: InStock

Rumah Produk Silinder Pneumatik Piston

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200MDiameter Silinder Φ 10 Silinder Silinder Mini ISO6432 Kerja Tunggal

Detail produk:

Nama merek:	NORGREN
Sertifikasi:	CE
Model Number:	RA/802063/M/350

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1
Harga:	Bisa dinegosiasikan
Packaging Details:	Carton /As The Clients Require
Delivery Time:	1-7Work Days After Payment
Syarat-syarat pembayaran:	T/T, Western Union, PayPal
Supply Ability:	5000 Pieces/1Month

Kontak

Detil Deskripsi produk

Merek:	IMI Norgren	Standar:	ISO 15552
Seri:	RA/802000	Operasi:	Standar Akting Ganda
Lubang silinder:	63 mm	Jenis:	silinder standar
Menyoroti:	ISO6432 silinder pneumatik satu tindakan , silinder piston mini silinder , silinder pneumatik IMI Norgren Φ10

1. Nomenklatur Model (Dua Jenis Dibedakan)

RM/28010/XX: Versi dasar tanpa piston magnetik; tanpa cincin magnetik, tidak kompatibel dengan saklar magnetik
RM/28010/M/XX: Versi dengan cincin magnetik bawaan, kompatibel dengan saklar deteksi posisi magnetik

Seri 28000: Silinder berfungsi tunggal dengan mata air pengembalian internal (berbeda dengan seri RM/8000 berfungsi ganda)
10 = Ukuran lubang Φ10mm
Nomor akhiran: Standar stroke (20/25/40/50/100/160mm)

2Parameter teknis inti universal (sama untuk semua model)

2.1 Standar & Operasi

Standar Kepatuhan: Standar Internasional ISO 6432 untuk Silinder Mini Bulat
Mode Operasi: Single-acting (memperpanjang melalui pasokan udara, penarikan otomatis dengan mata air terpasang)
bantal: bantal poliuretan PU tetap di kedua ujung; bantal yang tidak dapat disesuaikan

2.2 Spesifikasi cairan operasi

Medium: Udara terkompresi bersih yang disaring, operasi bebas pelumasan tersedia (disarankan filter presisi 5μm)
Tekanan operasi: 2 ~ 10 bar
Tekanan ledakan: 12 bar
Suhu operasi: -10°C ~ +80°C; pasokan udara kering diperlukan di bawah 2°C untuk mencegah pembekuan
Air Port Thread: M5 internal thread
Spesifikasi batang piston: diameter batang Φ6mm, benang depan M4

2.3 Bahan-bahan konstruksi secara keseluruhan (seragam di seluruh seri)

Barel: Baja tahan karat austenit, tahan karat & tahan korosi
Piston Rod: austenit stainless steel
Cap akhir: paduan aluminium anodisasi bersih
Segel standar: karet nitril NBR; segel karet fluor pilihan untuk aplikasi suhu tinggi
Bantal & Wiper: Polyurethane PU
Aksesoris standar: Nut pemasangan depan, nut penguncian batang piston

2.4 Fitur Struktural

Kap ujung tugas berat berlapis ganda, tahan benturan & tahan retak
Benang pemasangan lug tunggal belakang terintegrasi, tidak memerlukan penyangga lug tambahan
Segel tipe Z gesekan rendah untuk operasi yang lancar pada kecepatan tinggi/rendah dan masa pakai yang diperpanjang
Kompak bodi bulat stainless steel, ideal untuk ruang instalasi terbatas pada peralatan
Semua komponen kontak baja tahan karat, cocok untuk lingkungan lembab dan korosif ringan

3. Model Pembagian oleh Stroke

Hanya panjang stroke dan konfigurasi cincin magnet berbeda; semua parameter lainnya tetap konsisten

表格

Model	Jenis piston	Stroke standar	Perbedaan Aplikasi
RM/28010/20	Piston non-magnetik	20 mm	Perlengkapan sederhana stroke pendek, tidak diperlukan deteksi posisi
RM/28010/25	Piston non-magnetik	25 mm	Mekanisme mendorong dan menggenggam bahan stroke pendek
RM/28010/40	Piston non-magnetik	40 mm	Posisi teleskopis menengah
RM/28010/50	Piston non-magnetik	50 mm	Model stroke standar umum
RM/28010/100	Piston non-magnetik	100 mm	Dorongan dan pergeseran stroke panjang
RM/28010/160	Piston non-magnetik	160 mm	Stasiun teleskop ekstra-panjang stroke
RM/28010/M/20	Cincin magnetik bawaan	20 mm	Membutuhkan umpan balik posisi melalui saklar magnetik
RM/28010/M/25	Cincin magnetik bawaan	25 mm	Deteksi sinyal posisi stasiun otomatis
RM/28010/M/40	Cincin magnetik bawaan	40 mm	Sinyal umpan balik pukulan otomatis peralatan
RM/28010/M/50	Cincin magnetik bawaan	50 mm	Silinder magnet standar untuk otomatisasi
RM/28010/M/100	Cincin magnetik bawaan	100 mm	Long stroke dengan deteksi posisi
RM/28010/M/160	Cincin magnetik bawaan	160 mm	Stasiun stroke ekstra panjang dengan umpan balik sinyal

4. Teoritis Output Force (6bar Standar Air Supply, Φ10 Bore)

Dorongan ekstensi: 47,1 N (kekuatan output ketika udara mendorong piston keluar)
Retrasi bergantung pada pegas internal; tidak ada daya tarik (karakteristik silinder tunggal)

5. Industri yang berlaku

Otomatisasi elektronik, perlengkapan alat kecil, mesin kemasan, peralatan dispensing, transportasi makanan, perangkat medis, mendorong bahan ringan & posisi

6. Opsional Upgrade & Aksesoris

Saklar magnetik: Hanya kompatibel dengan model dengan akhiran /M, cocok dengan saklar reed seri QM
Peningkatan segel: Segel karet fluor /V untuk lingkungan dengan suhu tinggi dan terkontaminasi minyak
Aksesoris pemasangan: Flanges, trunnion menengah, bracket belakang dan fittings pemasangan standar ISO lainnya
