Deskripsi produk:
Seri Norgren B07 dan B68G adalah unit pengatur filter terintegrasi yang dirancang untuk menggabungkan filtrasi dan pengaturan tekanan dalam satu rumah yang kompak.Unit ini secara efektif menghilangkan air cair dan kontaminan padat dari saluran udara terkompresi sambil memastikan kontrol yang tepat dari tekanan hilir.

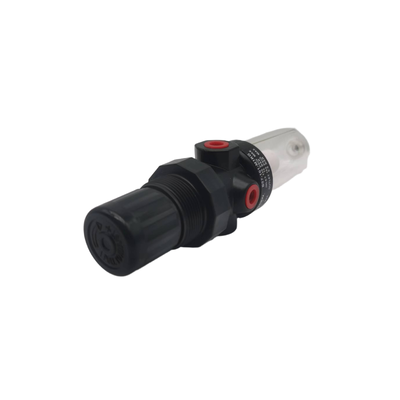

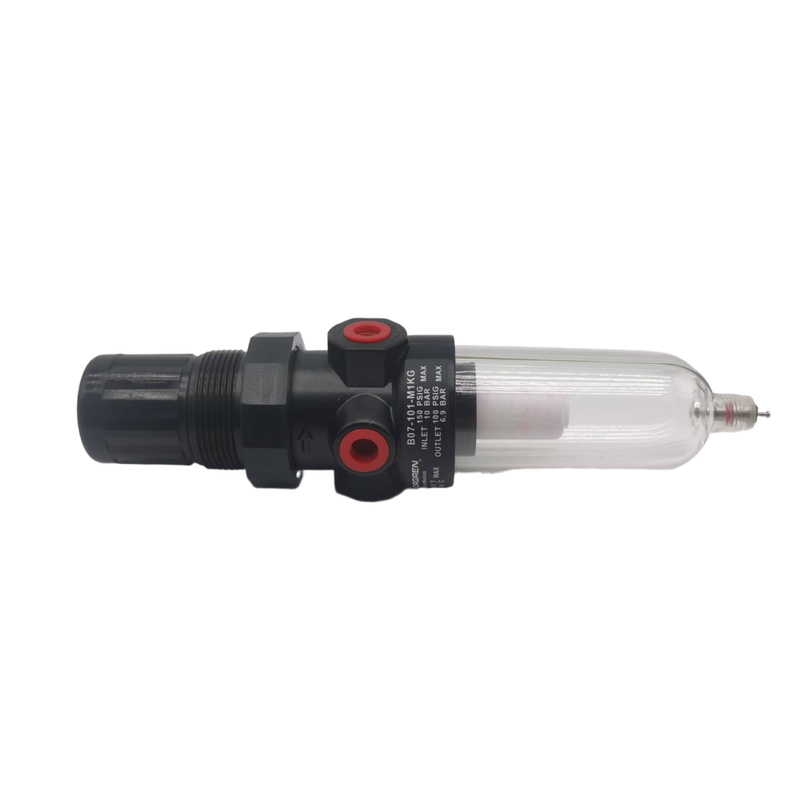

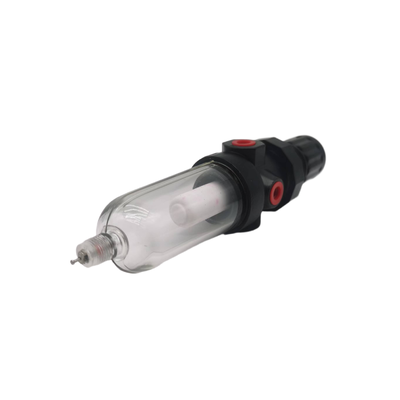

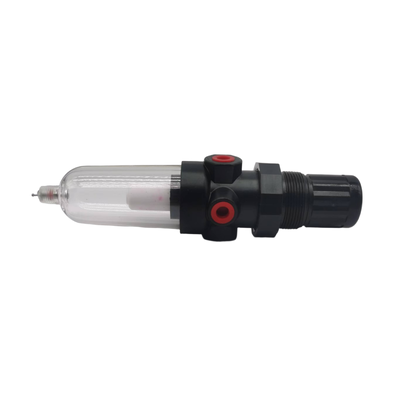

Seri B07 adalah rentang regulator filter miniatur yang dikembangkan khusus untuk instalasi di mana ruang terbatas.Ini memiliki tubuh paduan seng dan mangkuk polikarbonat transparan yang menawarkan visibilitas 360 derajatSeri ini termasuk tombol penyesuaian yang tidak naik yang dilengkapi dengan mekanisme penguncian snap-action.B07 dapat memberikan aliran hingga 24 SCFM (11 dm3/s) dan mendukung penyesuaian tekanan outlet mulai dari 00,3 sampai 7 bar atau 0,3 sampai 10 bar.
Di sisi lain, seri B68G termasuk dalam sistem Olympian Plus plug-in, yang memungkinkan pemasangan modular yang cepat dan mudah atau penghapusan komponen.Model ini dibangun dengan bodi aluminium dan mangkuk aluminiumSeri B68G hadir dalam ukuran port G3/4, G1, dan G1-1/2, menangani aliran hingga 440 SCFM (207.7 dm3/s).Ini mendukung rentang penyesuaian tekanan keluar antara 0.4 dan 8 bar dan dapat menahan tekanan masuk maksimum 17 bar.
Fitur:
Filter terintegrasi dan unit regulator menggabungkan filtrasi partikel dan pengaturan tekanan dalam satu desain yang kompak.membuatnya ideal untuk pengaturan sistem yang efisien.
Ada dua kelas filtrasi yang tersedia untuk memenuhi kebutuhan yang berbeda: elemen filter polipropilena sinter 5 μm dan 40 μm.Pilihan ini memastikan penghapusan kontaminan yang efektif untuk menjaga kemurnian sistem.
Untuk penghapusan kondensat, pengguna dapat memilih antara konfigurasi pembuangan manual dan pembuangan otomatis.
Model B07 memiliki mangkuk polikarbonat transparan, menawarkan visibilitas 360 derajat dari tingkat kondensat untuk pemantauan yang mudah dan akurat.model B68G dilengkapi dengan mangkuk aluminium yang tahan lama yang mencakup lensa indikator kadar cairan prismatik, disesuaikan untuk kondisi lingkungan yang keras.
Dirancang untuk presisi, tombol penyesuaian yang tidak naik menggabungkan mekanisme penguncian snap-action yang mencegah perubahan kecelakaan pada pengaturan tekanan.Desain pelepasan memungkinkan pengurangan tekanan hilir yang aman bahkan ketika sistem mati.
Desain miniatur kompak dari model B07 sangat cocok untuk ruang sempit yang biasanya ditemukan dalam sistem pneumatik kecil.Olympian Plus Plug-In System yang ditampilkan pada B68G memastikan instalasi modular yang cepat dan penghapusan, menyederhanakan pemeliharaan dan memfasilitasi perluasan sistem.
Dengan kapasitas aliran tinggi hingga 440 SCFM, model B68G cocok untuk aplikasi yang menuntut yang membutuhkan volume aliran yang besar.dengan B07 dengan nilai 10 bar dan B68G dengan nilai 17 bar.
Kisaran suhu operasi bervariasi antara model. B07 dapat bekerja dari -34 ° C sampai + 50 ° C menggunakan mangkuk polikarbonatnya,B68G beroperasi antara -20°C dan +80°C berkat konstruksi mangkuk aluminiumnya.
Akhirnya, kedua model ini dilengkapi dengan port flow gauge penuh yang memungkinkan pemantauan tekanan tanpa menyebabkan pembatasan terhadap aliran udara, memastikan kinerja sistem yang optimal.
Parameter teknis:
| Pelabuhan Gauge |
Rc 1/8 |
| Bahan tubuh |
Paduan seng, aluminium |
| Jenis Air Terjun |
Manual, otomatis |
| Ukuran Pelabuhan |
G1/8, G1/4, G3/4, G1, G1-1/2 |
| Elastomer |
Nitril, Karet sintetis |
| Bahan mangkuk |
Polikarbonat, Aluminium |
| Tingkat Filtrasi |
5 μm, 40 μm |
| Suhu operasi |
-34°C sampai +50°C |
Aplikasi:
Otomatisasi Industri
Dalam bidang otomatisasi industri, sangat penting untuk menyediakan pasokan udara yang bersih dan diatur dengan baik ke aktuator, katup, dan silinder pneumatik.Hal ini memastikan kinerja optimal dan umur panjang komponen yang digunakan dalam sistem otomatis.
Mesin pengemasan
Komponen pneumatik dalam peralatan kemasan dan pengisian dilindungi melalui penyaringan udara yang efektif dan regulasi.Perlindungan ini membantu menjaga keandalan dan efisiensi mesin yang terlibat dalam proses kemasan.
Penanganan Bahan
Persiapan udara yang tepat sangat penting untuk konveyor, unit pick-and-place, dan berbagai sistem penanganan.Memastikan pasokan udara yang bersih dan terkontrol mendukung operasi yang lancar dan mencegah waktu henti yang tidak terduga dalam aplikasi penanganan bahan.
Distribusi Udara Tekanan
Di tempat penggunaan, penyaringan dan pengaturan udara terkompresi sangat penting untuk fungsi alat dan peralatan yang efektif.Pendekatan ini membantu dalam menjaga kualitas dan tekanan udara yang dikirimkan ke perangkat pneumatik yang berbeda.
Sistem Pneumatik Umum
Dalam fasilitas manufaktur, penghapusan kontaminan dan kontrol tekanan yang tepat dalam sistem pneumatik memainkan peran penting.Langkah-langkah ini meningkatkan keandalan sistem dan memastikan kinerja operasional yang konsisten.
Mesin tekstil
Produksi tekstil bergantung pada penyaringan udara dan regulasi untuk kontrol pneumatik dalam mesin.Menjaga kondisi udara yang terkontrol meningkatkan efisiensi dan daya tahan peralatan tekstil.
Manufaktur Otomotif
Persiapan udara adalah faktor kunci dalam lingkungan manufaktur otomotif seperti bengkel cat, jalur perakitan, dan peralatan pengujian.Udara yang dibersihkan dengan benar membantu mencapai finishing berkualitas tinggi dan operasi perakitan yang dapat diandalkan.
Dukungan dan Layanan:
Unit Pneumatic Filter Regulator Lubricator (FRL) kami dirancang untuk memastikan kinerja optimal dan umur panjang sistem pneumatik Anda dengan menyaring kotoran, mengatur tekanan udara,dan komponen pelumasanUntuk mempertahankan efisiensi puncak, penting untuk melakukan pemeliharaan teratur dan mengikuti pedoman instalasi yang tepat.
Sebelum pemasangan, pastikan bahwa unit FRL kompatibel dengan tekanan udara dan persyaratan aliran sistem Anda.biasanya ditandai dengan panah pada casing, dan pastikan dipasang dengan aman untuk mencegah getaran atau gerakan selama operasi.
Periksalah elemen filter secara teratur untuk melihat apakah ada puing-puing yang terakumulasi dan bersihkan atau ganti sesuai kebutuhan untuk menjaga filtrasi yang tepat.Menguras setiap kelembaban yang dikumpulkan dari mangkuk filter untuk mencegah air masuk ke peralatan hilirPeriksa regulator untuk pengaturan tekanan yang akurat dan sesuaikan sesuai dengan spesifikasi sistem Anda.
Lubrikator harus diisi dengan minyak pneumatik yang direkomendasikan dan dipantau untuk memastikan tingkat pelumasan yang tepat.Hindari pengisian berlebihan untuk mencegah konsumsi minyak yang berlebihan dan potensi kontaminasi pasokan udara.
Jika Anda mengalami masalah seperti fluktuasi tekanan, kebocoran udara, atau pelumasan yang tidak memadai, lihat bagian pemecahan masalah dari manual produk.pemeliharaan rutin dan kepatuhan pada instruksi operasi akan memaksimalkan keandalan dan umur layanan dari Anda Pneumatic Filter Regulator Unit pelumas.
Kemasan dan Pengiriman:
Kemasan produk:Pneumatic Filter Regulator Lubricator dikemas dengan aman dalam kotak kardus bergelombang yang kokoh untuk memastikan perlindungan selama transportasi.produk dimodifikasi dengan sisipan busa untuk mencegah kerusakan akibat kejut atau getaranSetiap unit dibungkus secara individual dalam kantong plastik untuk melindungi dari debu dan kelembaban.
Pengiriman:Produk dikirim melalui layanan kurir yang dapat diandalkan dengan opsi pelacakan yang tersedia untuk kenyamanan pelanggan.atau jasa pengiriman barang untuk mengakomodasi ukuran pesanan yang berbeda dan persyaratan pengirimanSemua pengiriman mematuhi peraturan pengiriman internasional untuk memastikan pengiriman tepat waktu dan aman.Pelanggan akan menerima email konfirmasi dengan informasi pelacakan setelah produk telah dikirim.
