Deskripsi Produk:

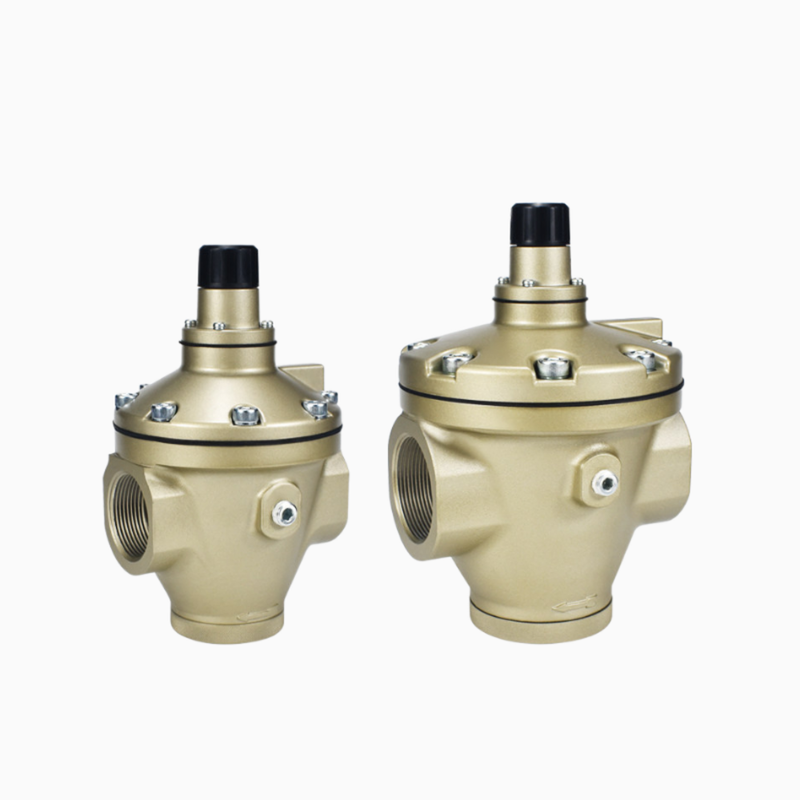

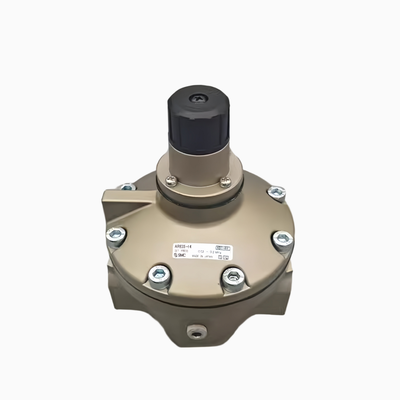

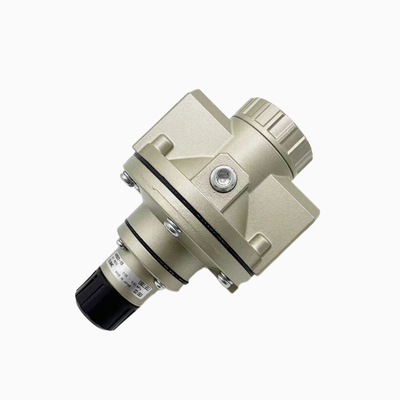

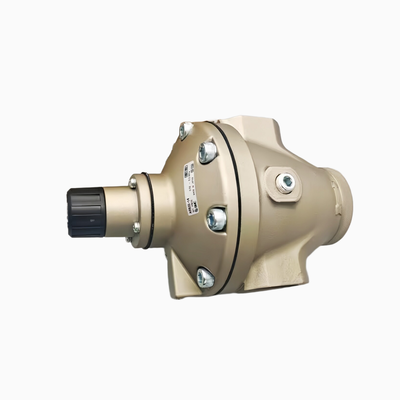

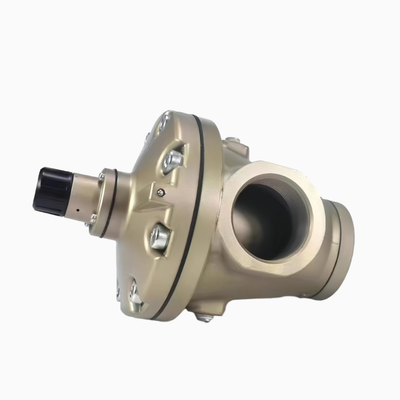

Seri AR425 hingga AR935 dari SMC adalah lini regulator tekanan udara tipe pelepas yang dioperasikan secara pilot internal. Perangkat ini direkayasa khusus untuk sistem udara terkompresi industri tugas berat di mana pemeliharaan tekanan outlet yang stabil bersama dengan kapasitas aliran tinggi sangat penting. Berbeda dengan regulator yang bekerja langsung, model yang dioperasikan secara pilot ini menggunakan udara suplai itu sendiri untuk mengontrol katup utama. Pendekatan desain ini memastikan akurasi regulasi tekanan yang unggul, karakteristik aliran yang lebih halus, dan mengurangi fluktuasi tekanan outlet ketika terjadi perubahan tekanan inlet.
Rangkaian produk ini mencakup 12 nomor suku cadang populer di empat sub-seri yang berbeda: AR625, AR635, AR825, dan AR835. Regulator ini dilengkapi dengan ukuran port yang bervariasi dari Rc 3/4" hingga Rc 1-1/2". Terdapat dua rentang tekanan yang tersedia untuk berbagai aplikasi: rentang 0,05 hingga 0,83 MPa (dikenal sebagai tipe 25) dan rentang tekanan rendah 0,02 hingga 0,2 MPa (tipe tekanan rendah 35). Model yang diberi label "G" dilengkapi dengan pengukur tekanan panel, dan braket pemasangan opsional, B25P, dapat ditambahkan untuk kemudahan pemasangan.
Fleksibilitas dan keandalan regulator tekanan udara ini membuatnya banyak diterapkan di berbagai lingkungan industri. Penggunaan umum meliputi stasiun kompresor, saluran udara terkompresi pusat, jalur produksi otomatis, manipulator pneumatik, dan paket mesin OEM. Konstruksi yang kokoh dan kemampuan kontrol yang presisi menjadikannya komponen penting untuk memastikan operasi yang efisien dan stabil di lingkungan udara terkompresi yang menuntut.
Fitur:
Regulator ini memiliki desain yang dioperasikan secara pilot yang memastikan tekanan outlet yang jauh lebih stabil dibandingkan dengan regulator yang bekerja langsung. Regulator ini tidak terpengaruh oleh fluktuasi tekanan inlet, memberikan kinerja yang konsisten bahkan dalam kondisi yang bervariasi.
Dilengkapi dengan mekanisme pelepas internal, regulator secara otomatis membuang kelebihan tekanan outlet ke atmosfer. Fungsi ini membantu menjaga tekanan saluran hilir yang konstan, meningkatkan keselamatan dan keandalan.
Badan regulator terbuat dari aluminium die-cast, yang mencakup tudung dan ruang yang terlindungi. Desain ini tidak hanya membuat regulator ringan tetapi juga menawarkan pembuangan panas yang sangat baik, menjadikannya ideal untuk digunakan di lingkungan lantai pabrik yang menuntut.
Tersedia dua rentang tekanan yang dapat disesuaikan untuk berbagai aplikasi: 0,05 hingga 0,83 MPa (model 25) dan 0,02 hingga 0,2 MPa (model 35, tipe presisi tekanan rendah). Fleksibilitas ini memungkinkan kontrol yang tepat atas tekanan operasi sesuai dengan kebutuhan spesifik.
Regulator mendukung berbagai ukuran port termasuk 3/4", 1", 1-1/4", dan 1-1/2". Selain itu, opsi ulir seperti ulir Rc (PTF), NPT (F), dan G dapat disediakan berdasarkan permintaan untuk mengakomodasi persyaratan perpipaan yang berbeda.
Untuk peningkatan kegunaan, pengukur tekanan opsional (ditunjukkan dengan akhiran G, dari seri G46) dan braket pemasangan (model B25P) tersedia. Aksesori ini memberikan pembacaan tekanan lokal yang jelas dan memfasilitasi pemasangan retrofit yang mudah.
Untuk mencegah penyesuaian yang tidak disengaja dan menjaga tekanan yang ditetapkan, sekrup pengunci disertakan pada pegangan penyesuaian. Fitur ini memastikan bahwa regulator tetap terkalibrasi dengan aman setelah pengaturannya selesai.
Parameter Teknis:
| Item |
AR625 / AR825 (Rentang Tinggi) |
AR635 / AR835 (Rentang Rendah) |
| Cairan |
Udara |
Udara |
| Tekanan operasi maks. |
1,0 MPa |
1,0 MPa |
| Tekanan bukti |
1,5 MPa |
1,5 MPa |
| Rentang tekanan yang ditetapkan |
0,05 hingga 0,83 MPa |
0,02 hingga 0,2 MPa |
| Konstruksi |
Dioperasikan pilot internal, tipe pelepas (udara pilot selalu bocor) |
Sama |
| Suhu ambien / cairan |
-5 hingga 60°C (tanpa pembekuan) |
-5 hingga 60°C (tanpa pembekuan) |
| Port pengukur tekanan |
1/4" |
1/4" |
| Konsumsi udara (lubang pelepas) |
5 L/menit (ANR) pada tekanan maks. |
5 L/menit (ANR) pada tekanan maks. |
| Bahan badan |
Aluminium die-cast |
Aluminium die-cast |
| Pegas penyesuaian / katup |
Kawat baja 1 / Baja tahan karat |
Kawat baja 1 / Baja tahan karat |
| Bahan pegangan |
ABS |
ABS |
| Berat — AR625/635 |
1,1 kg |
1,1 kg |
| Berat — AR825/835 |
2,5 kg |
2,5 kg |
Aplikasi:
Stasiun kompresor udara dan unit FRL (filter–regulator–pelumas) pusat memainkan peran penting dalam menjaga pasokan udara yang bersih dan teregulasi untuk berbagai aplikasi industri.
Regulasi tekanan cabang sangat penting untuk jalur perakitan, pengemasan, dan konveyor otomatis, memastikan kinerja dan keselamatan yang optimal di seluruh proses produksi.
Aktuator pneumatik, termasuk silinder udara, penjepit, chuck pneumatik, dan generator vakum, adalah komponen yang banyak digunakan yang menawarkan kontrol gerakan yang presisi dan efisien dalam berbagai sistem.
Berbagai mesin perkakas, bilik pengelasan, stasiun pengecatan semprot, pembuangan udara, dan titik pembersihan menggunakan teknologi pneumatik untuk mencapai operasi yang andal dan konsisten.
Mesin OEM di industri seperti makanan dan minuman, tekstil, elektronik, semikonduktor, dan pengemasan sangat mendapat manfaat dari solusi pneumatik khusus yang disesuaikan dengan kebutuhan spesifik mereka.
Pengurangan tekanan sekunder dan kontrol presisi adalah fungsi penting pada saluran udara terpusat aliran tinggi untuk menjaga stabilitas dan akurasi sistem.
