Deskripsi Produk:

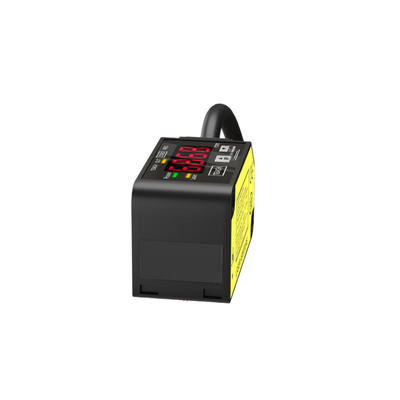

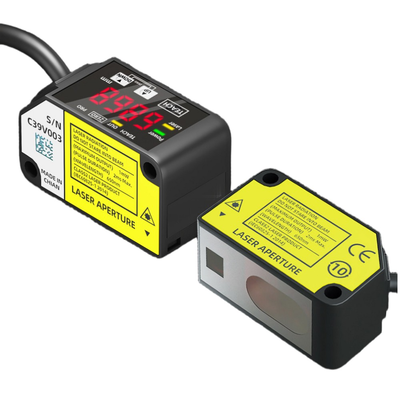

Seri HG-C terdiri dari sensor perpindahan laser CMOS ringkas yang dirancang untuk memberikan pengukuran jarak dan posisi yang stabil dan sangat akurat dalam aplikasi otomatisasi industri. Setiap sensor menggabungkan sistem optik laser CMOS yang dipadukan dengan cermin bawaan, memungkinkan profil bodi yang ramping sambil memberikan presisi pengukuran yang sebanding dengan sensor perpindahan khusus.

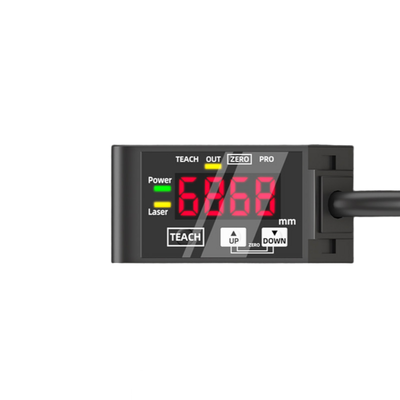

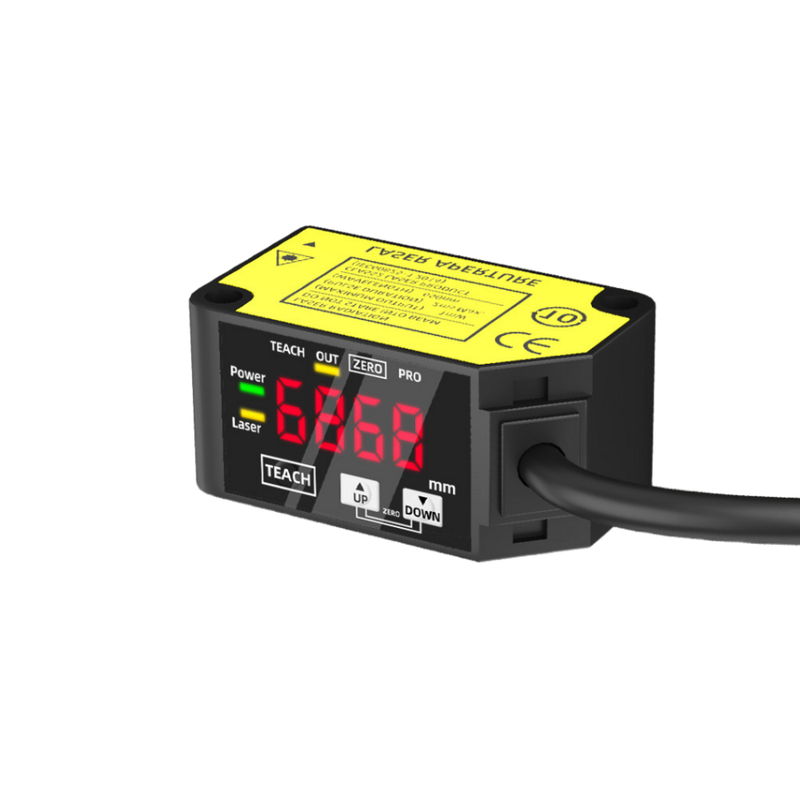

Fitur utama dari sensor ini adalah tampilan digital 7-segmen yang secara langsung menampilkan jarak terukur dalam milimeter. Hal ini memungkinkan operator untuk dengan mudah memverifikasi pembacaan dan mengatur nilai ambang batas di lokasi tanpa memerlukan perangkat pemrograman eksternal apa pun.
Seri HG-C menawarkan lima jarak pusat pengukuran yang berbeda: 30 mm, 50 mm, 100 mm, 200 mm, dan 400 mm. Rentang pengukuran yang sesuai bervariasi dari ±5 mm hingga ±200 mm, dengan pengulangan tergantung pada model berkisar antara 10 µm dan 800 µm. Untuk linearitas, model 30 mm, 50 mm, dan 100 mm mempertahankan ±0,1% skala penuh, sementara sensor jarak jauh memiliki spesifikasi linearitas ±0,2% atau ±0,3% skala penuh.
Sensor ini menyediakan opsi keluaran yang serbaguna, termasuk tegangan analog (0–5 V), arus analog (4–20 mA), dan keluaran kontrol kolektor terbuka NPN atau PNP. Pengguna dapat memilih mode operasi keluaran kontrol sebagai Light-ON atau Dark-ON, tergantung pada persyaratan aplikasi.
Dibangun ke dalam selubung ringkas dengan peringkat IP67, sensor seri HG-C kuat terhadap faktor lingkungan seperti debu dan masuknya air. Mereka beroperasi dengan andal dalam suhu mulai dari -10°C hingga +45°C dan dirancang untuk menahan getaran dan guncangan yang ditemui di lingkungan industri. Ditenagai oleh suplai 12–24 V DC, sensor ini mengonsumsi arus rendah 40 mA atau kurang pada 24 V DC. Selain itu, waktu respons dapat dipilih dari 1,5 ms, 5 ms, atau 10 ms untuk menyesuaikan dengan kecepatan aplikasi yang berbeda.
Tergantung pada model spesifik, sensor seri HG-C disertifikasi untuk memenuhi standar CE, UKCA, FDA, dan UL/c-UL, memastikan kepatuhan dengan peraturan keselamatan dan kualitas global.
Fitur:
Desain optik CMOS ringkas menampilkan cermin bawaan yang secara signifikan mengurangi kedalaman sensor tanpa mengorbankan akurasi tinggi yang khas dari sensor perpindahan. Desain inovatif ini memastikan pengukuran yang tepat sambil mempertahankan profil yang ramping.
Pengukuran ditampilkan dengan nyaman dalam milimeter pada tampilan digital 7-segmen yang jelas. Pembacaan langsung ini menyederhanakan proses pengaturan ambang batas dan memungkinkan verifikasi jarak terukur di lokasi dengan mudah.
Sensor mendukung beberapa rentang pengukuran, dengan jarak pusat tersedia pada 30, 50, 100, 200, dan 400 mm. Opsi ini memungkinkan rentang pengukuran dari ±5 mm hingga ±200 mm, melayani berbagai macam aplikasi.
Pengulangan tinggi dijamin, dengan presisi berkisar dari serendah 10 μm pada model HG-C1030 hingga 800 μm pada HG-C1400 saat mengukur jarak antara 200 dan 400 mm. Hal ini memastikan hasil yang konsisten dan andal selama pengukuran berulang.
Untuk akuisisi data eksternal dan tujuan penskalaan, disediakan keluaran analog ganda. Ini termasuk keluaran tegangan 0–5 V dan keluaran arus 4–20 mA, menawarkan opsi serbaguna untuk integrasi dengan sistem lain.
Waktu respons sensor dapat dipilih di antara 1,5 ms, 5 ms, dan 10 ms. Fitur ini memungkinkan pengguna untuk menyeimbangkan antara kecepatan pengukuran dan stabilitas sinyal sesuai dengan persyaratan spesifik mereka.
Keluaran kontrol tersedia dalam konfigurasi NPN atau PNP, menggunakan keluaran transistor kolektor terbuka. Ini mendukung mode operasi Light-ON atau Dark-ON yang dapat dipilih dan dilengkapi dengan perlindungan hubung singkat untuk meningkatkan keandalan.
Sensor diberi peringkat IP67, menunjukkan bahwa sensor ini sepenuhnya kedap debu dan tahan terhadap masuknya air. Perlindungan yang kuat ini membuatnya cocok untuk penerapan di lingkungan industri yang keras dan menuntut.
Dilengkapi dengan sertifikasi yang luas termasuk CE (sesuai dengan EMC dan RoHS), UKCA, kepatuhan pemberitahuan laser FDA, serta pengakuan UL dan c-UL, memastikan kepatuhan dengan standar internasional.
Meskipun memiliki fitur-fitur canggih, sensor ini mempertahankan konsumsi daya rendah, menarik 40 mA atau kurang pada 24 V DC dan 65 mA atau kurang pada 12 V DC, sehingga mendorong efisiensi energi.
Parameter Teknis:
| Keluaran Analog |
0–5 V Tegangan / 4–20 mA Arus |
| Keluaran Kontrol |
Kolektor Terbuka NPN (Tersedia Versi PNP), kompatibel dengan kontaktor motor, kontaktor SIRIUS, dan kontaktor 3-kutub |
| Tegangan Suplai |
12–24 V DC ±10% |
| Rentang Pengukuran |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Pengulangan |
10 μm, 30 μm, 70 μm, 200 μm, 800 μm |
| Waktu Respons |
1,5 / 5 / 10 ms Dapat Dipilih |
| Kelas Perlindungan |
IP67 |
| Jarak Pusat Pengukuran |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
Aplikasi:
Deteksi Posisi dan Keberadaan
Aplikasi ini melibatkan verifikasi pengiriman dan penempatan benda kerja yang akurat pada robot transfer dan stasiun perakitan. Memastikan penempatan yang tepat sangat penting untuk otomatisasi dan alur kerja yang efisien.
Verifikasi Tinggi Tumpukan dan Kuantitas
Proses ini mengukur ketinggian barang yang ditumpuk atau mengonfirmasi jumlah lapisan dalam skenario penanganan material. Penghitungan lapisan yang akurat membantu menjaga kontrol inventaris dan konsistensi produksi.
Inspeksi Ketebalan dan Dimensi
Teknik pengukuran inline digunakan untuk memeriksa suku cadang, lembaran, dan berbagai komponen selama manufaktur. Inspeksi ini menjamin bahwa produk memenuhi toleransi dimensi dan standar kualitas yang ditentukan.
Pemantauan Perpindahan
Pemantauan perpindahan secara real-time memberikan umpan balik penting untuk pengoperasian tahap pemosisian, pengepres, dan peralatan pembentukan. Umpan balik ini membantu menjaga presisi di seluruh proses manufaktur.
Kontrol Kualitas
Jaminan kualitas didukung oleh inspeksi go/no-go yang memanfaatkan nilai ambang batas yang berasal dari pengukuran jarak digital. Metode ini memastikan bahwa komponen mematuhi kriteria yang telah ditentukan sebelumnya sebelum melanjutkan.
Panduan Robot
Umpan balik jarak analog disediakan untuk sistem robot untuk mendukung tugas pick-and-place dan penanganan material otomatis. Panduan ini meningkatkan akurasi dan efisiensi operasi robot.
