Deskripsi Produk:

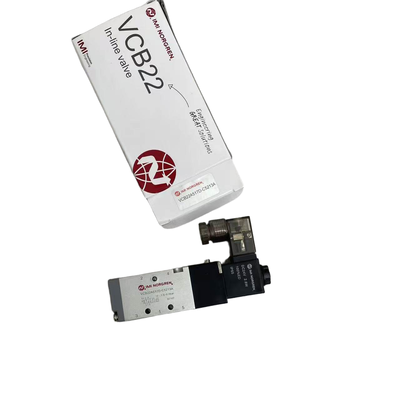

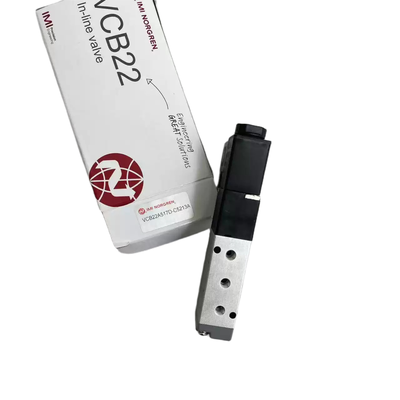

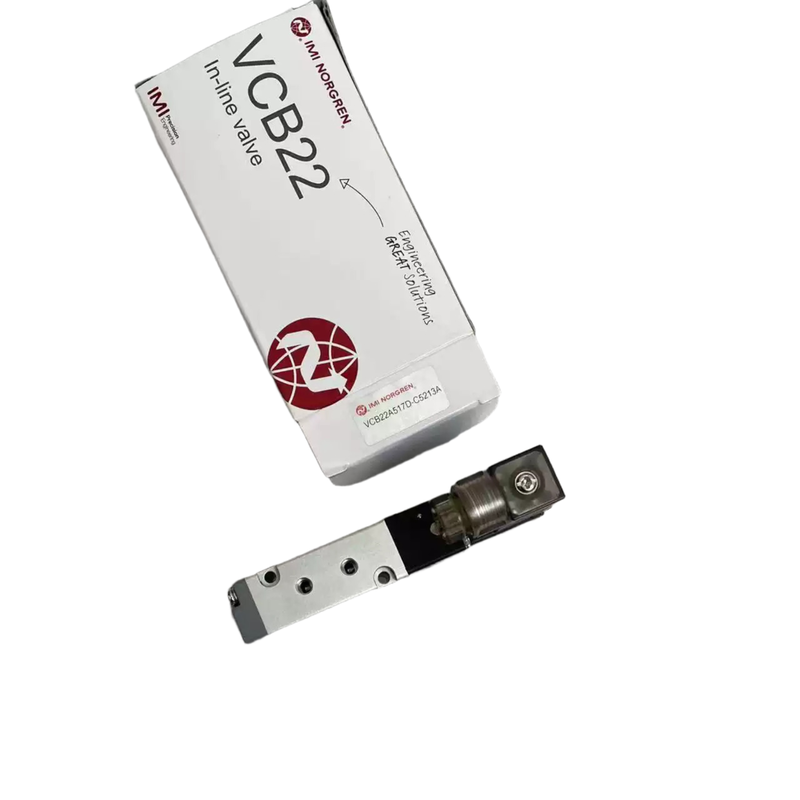

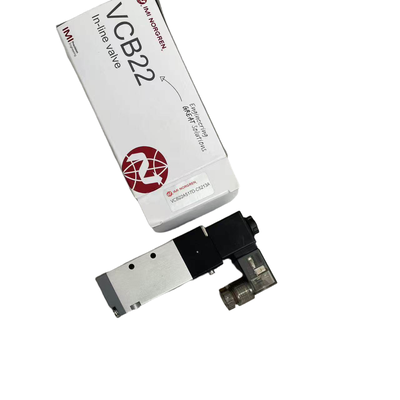

Seri VCB22 IMI Norgren mewakili katup spool yang dioperasikan solenoid berkinerja tinggi yang dirancang untuk memberikan kontrol arah yang presisi. Seri ini menawarkan konfigurasi serbaguna termasuk fungsi katup 3/2, 5/2, dan 5/3, membuatnya cocok untuk berbagai tugas otomatisasi pneumatik industri.
Terbungkus dalam rumah aluminium yang ringkas, katup VCB22 dilengkapi dengan lampu indikator LED standar untuk pemantauan status yang mudah. Mereka menggabungkan pasokan udara pilot internal dan mendukung laju aliran bervariasi dari 245 hingga 3350 liter per menit. Fitur-fitur tersebut memastikan bahwa seri VCB22 dapat memenuhi permintaan sirkuit pneumatik dari aplikasi skala kecil hingga yang membutuhkan kapasitas aliran tinggi.
Seri ini tersedia dalam empat lebar katup yang berbeda—18mm, 22mm, 27mm, dan 34mm—menawarkan berbagai ukuran port termasuk M5, G1/8, G1/4, G3/8, dan G1/2. Selain itu, opsi pemasangan NAMUR disediakan. Sistem sub-basis mendukung perakitan manifold yang mudah dan menyederhanakan proses pemeliharaan.
Berkat fleksibilitas dan desainnya yang kuat, seri VCB22 menemukan aplikasi luas di berbagai industri. Umumnya digunakan dalam mesin pengemas, produksi otomotif, pemrosesan makanan dan minuman, manufaktur tekstil, industri kimia, serta sistem otomatisasi industri umum.
Fitur:
Nikmati kinerja yang andal dengan katup solenoid industri IMI Norgren
asli, nama tepercaya yang dikenal dengan kualitas unggul. Katup ini melayani berbagai aplikasi, menawarkan operasi yang andal dan kontrol presisi di lingkungan industri yang menuntut.Katup hadir dalam beberapa konfigurasi kontrol arah, termasuk opsi 3/2, 5/2, dan 5/3 . Rentang ini memastikan fleksibilitas untuk memenuhi berbagai persyaratan sistem pneumatik. Selain itu, tersedia empat lebar katup
—18mm (Tipe A), 22mm (Tipe B), 27mm (Tipe C), dan 34mm (Tipe D)—memungkinkan pemasangan yang adaptif dalam ukuran sistem yang berbeda.Opsi porting komprehensif untuk memenuhi berbagai kebutuhan koneksi, menampilkan M5, G1/8, G1/4, G3/8, G1/2 , serta NAMUR G1/4 dan G3/8 . Opsi ini memungkinkan integrasi yang mulus dengan pengaturan pneumatik yang ada. Katup juga menyediakan kapasitas aliran tinggi
, mulai dari 245 hingga 3350 liter per menit pada tekanan masuk 6 bar dengan penurunan tekanan 1 bar, memastikan kinerja sistem yang efisien.Untuk kenyamanan pengguna, setiap katup menyertakan lampu indikator LED sebagai standar untuk menampilkan status daya secara terlihat. Pemeliharaan dan commissioning disederhanakan melalui mekanisme tekan dan putar untuk mengunci override manual
. Fitur ini memungkinkan operasi manual yang mudah bila diperlukan.Dirancang untuk penggunaan industri berkelanjutan, katup solenoid ini memiliki peringkat tugas 100% , memungkinkan operasi durasi panjang tanpa risiko panas berlebih. Konstruksi yang kuat dilengkapi dengan kelas perlindungan IP65 , membuat katup tahan terhadap debu dan masuknya air, sempurna untuk lingkungan yang keras. Rumah aluminium
yang ringan namun tahan lama memastikan umur panjang dan kemudahan penanganan.Penyegelan dicapai menggunakan segel NBR , yang dioptimalkan untuk layanan udara terkompresi. Sistem pemasangan sub-basis menyederhanakan tugas perpipaan dan mendukung rakitan manifold, meningkatkan fleksibilitas pemasangan. Katup beroperasi dengan pasokan udara pilot internal
, menghilangkan kebutuhan akan perangkat pilot eksternal apa pun.Karakteristik listrik mencakup toleransi tegangan ±10% , mengakomodasi fluktuasi daya industri yang umum. Pelanggan dapat memilih antara solenoid tunggal (pengembalian pegas) atau solenoid ganda model tergantung pada preferensi aktuasi mereka. Untuk model katup 5/3, tiga fungsi pusat ditawarkan: Semua Port Diblokir (APB) , Pusat Knalpot Terbuka (COE) , dan Pusat Tekanan Terbuka (COP)
, memberikan keserbagunaan untuk memenuhi berbagai strategi kontrol.
| Parameter Teknis: |
Fungsi |
| 3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
Seri |
| VCB22 |
Pasokan Pilot |
| Internal |
Laju Aliran |
| 245 Hingga 3350 L/min |
Opsi Tegangan |
| 24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
Tekanan Operasi |
| 1,5 Hingga 8 Bar |
Merek |
| IMI Norgren |
Tipe Katup |
| Katup Spool Aktuasi Solenoid |
Media |
| Udara Terkompresi, Disaring Hingga 40 μm, Dilumasi Atau Tidak Dilumasi |
Suhu Lingkungan/Media |
-5°C Hingga +70°C
Aplikasi:
Aplikasi Katup Solenoid Seri Norgren VCB22
Katup solenoid seri Norgren VCB22 banyak digunakan di berbagai sektor industri karena kemampuan kontrol pneumatiknya yang andal. Katup ini memainkan peran penting dalam meningkatkan otomatisasi dan efisiensi di berbagai lingkungan manufaktur dan pemrosesan.Dalam industri mesin pengemas , katup solenoid ini memfasilitasi kontrol aktuasi pneumatik dalam proses pengemasan makanan, pembentukan karton, dan jalur pengisian, memastikan operasi yang lancar dan presisi. Demikian pula, dalam manufaktur otomotif
, katup ini digunakan untuk pengalihan sirkuit udara di perlengkapan pengelasan, jalur perakitan, dan sel kerja robot, mendukung tugas perakitan yang kompleks.Sektor makanan dan minuman mendapat manfaat dari solusi kontrol otomatis yang ditawarkan oleh katup ini untuk peralatan pengisian, mesin pelabelan, dan sistem penyortiran. Dalam mesin tekstil
, katup ini menyediakan fungsi penggerak pneumatik yang efisien untuk alat tenun, peralatan pencelupan, dan jalur penanganan kain, meningkatkan alur kerja produksi.Ketika menyangkut industri kimia dan farmasi , seri VCB22 menawarkan kemampuan isolasi pneumatik dalam sirkuit fluida kontrol proses; namun, kompatibilitas media harus diverifikasi dengan cermat untuk memastikan kesesuaian. Bidang elektronik dan semikonduktor
menggunakan katup ini untuk kontrol pneumatik presisi dalam peralatan ruang bersih, perakitan PCB, dan sistem inspeksi, di mana standar yang ketat diperlukan.Selain sektor-sektor ini, katup ini mendukung otomatisasi industri umum dengan menyediakan kontrol arah untuk operasi seperti pemuatan dan pembongkaran mesin, sistem konveyor, lift, dan meja putar. Selain itu, katup ini dirancang untuk aplikasi NAMUR
, memungkinkan pemasangan langsung pada aktuator pneumatik termasuk silinder dan katup kontrol sesuai dengan standar NAMUR.Terakhir, seri VCB22 ideal untuk sistem manifold
, memungkinkan instalasi terpusat multi-katup melalui sub-basis untuk solusi perpipaan yang ramping dan terintegrasi dalam sirkuit pneumatik yang kompleks.
Dukungan dan Layanan:
Norgren menawarkan Dukungan Teknis Produk dan Layanan komprehensif untuk rangkaian Katup Solenoid kami untuk memastikan kinerja optimal dan kepuasan pelanggan. Tim ahli kami memberikan bantuan dengan pemilihan produk, panduan pemasangan, pemecahan masalah, dan saran pemeliharaan yang disesuaikan dengan kebutuhan aplikasi spesifik Anda. Kami menggunakan alat diagnostik canggih dan pengetahuan produk terperinci untuk membantu menyelesaikan masalah operasional apa pun secara efisien. Selain itu, Norgren menyediakan dokumentasi teknis terperinci, termasuk lembar data, diagram pengkabelan, dan manual pemasangan, untuk mendukung tim teknik dan pemeliharaan Anda. Untuk persyaratan yang kompleks atau khusus, spesialis kami bekerja sama dengan pelanggan untuk mengembangkan solusi yang disesuaikan, memastikan operasi katup yang andal dan efisien sepanjang siklus hidupnya. Percayakan Norgren untuk dukungan teknis yang berdedikasi dan layanan profesional yang meningkatkan kinerja dan umur panjang instalasi katup solenoid Anda.
Pengemasan dan Pengiriman:
Katup Solenoid Norgren dikemas dengan hati-hati untuk memastikan perlindungan maksimal selama transit. Setiap katup disegel secara individual dalam kemasan anti-statis dan tahan kelembaban untuk mencegah kerusakan dari faktor lingkungan. Produk kemudian ditempatkan dalam kotak yang kokoh dan empuk yang dirancang untuk menyerap guncangan dan getaran.
