Deskripsi Produk:

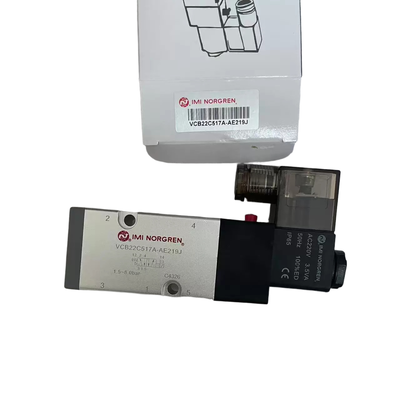

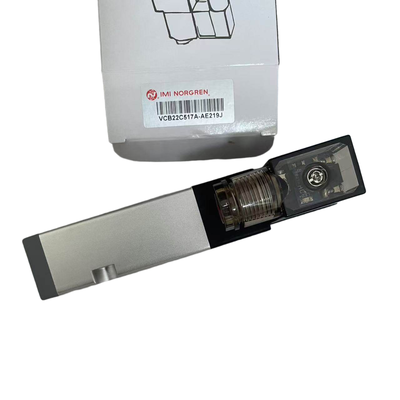

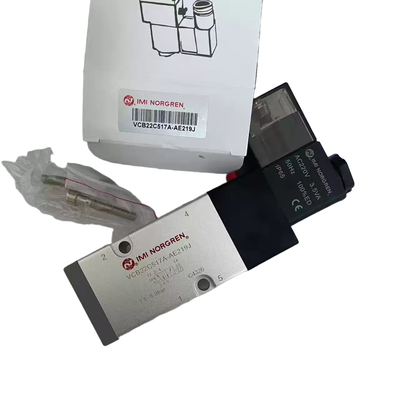

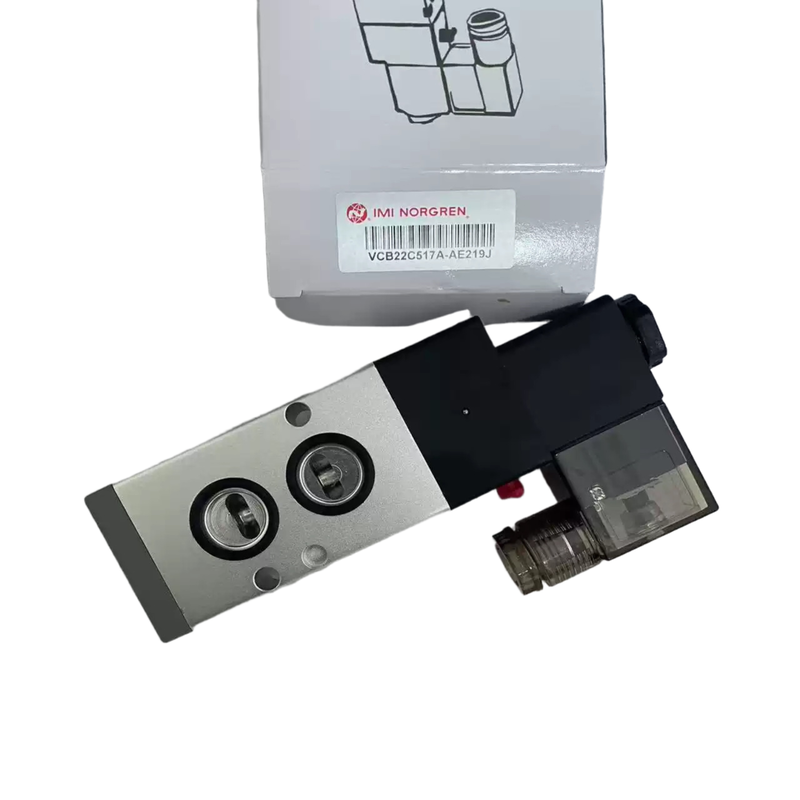

Seri VCB22 IMI Norgren mewakili lini katup spool yang diaktifkan solenoid berkinerja tinggi yang dirancang untuk memberikan kontrol arah yang andal dalam otomatisasi pneumatik industri. Seri ini menawarkan konfigurasi serbaguna, termasuk fungsi kontrol arah 3/2, 5/2, dan 5/3, membuatnya cocok untuk berbagai macam aplikasi pneumatik.
Dibangun dengan housing aluminium yang ringkas, Seri VCB22 dilengkapi dengan lampu indikator LED standar dan sistem pasokan udara pilot internal. Ini mendukung laju aliran mulai dari 245 hingga 3350 liter per menit, secara efektif memenuhi kebutuhan sirkuit pneumatik dari skala kecil hingga persyaratan aliran tinggi.
Katup-katup ini hadir dalam empat lebar berbeda—18mm, 22mm, 27mm, dan 34mm—dan menampilkan berbagai pilihan ukuran port termasuk M5, G1/8, G1/4, G3/8, dan G1/2. Selain itu, seri ini mendukung standar pemasangan NAMUR, memfasilitasi perakitan dan pemeliharaan yang mudah melalui sistem manifold sub-basis.
Seri VCB22 IMI Norgren banyak digunakan di berbagai industri seperti mesin pengemasan, produksi otomotif, pemrosesan makanan dan minuman, peralatan tekstil, pemrosesan kimia, dan otomatisasi industri umum, menggarisbawahi keserbagunaan dan kinerja yang kuat.
Fitur:
Katup solenoid industri ini adalah produk asli dari merek terpercaya IMI Norgren, yang dikenal dengan kinerja berkualitas tinggi dan andal. Katup ini hadir dalam berbagai konfigurasi kontrol arah, termasuk tipe 3/2, 5/2, dan 5/3, yang melayani berbagai kebutuhan aplikasi.
Katup tersedia dalam empat lebar berbeda: 18mm (Tipe A), 22mm (Tipe B), 27mm (Tipe C), dan 34mm (Tipe D). Rentang ini memungkinkan fleksibilitas dalam memilih ukuran yang sesuai berdasarkan persyaratan sistem tertentu. Bersamaan dengan pilihan ukuran, ada pilihan port yang komprehensif seperti M5, G1/8, G1/4, G3/8, dan G1/2, ditambah port NAMUR khusus dalam G1/4 dan G3/8.
Dirancang untuk kapasitas aliran tinggi, katup ini dapat menangani antara 245 hingga 3350 liter per menit pada tekanan masuk 6 bar dengan penurunan tekanan 1 bar. Untuk kemudahan pengoperasian, setiap katup menyertakan lampu indikator LED standar yang dengan jelas menunjukkan status daya, sementara override manual dilengkapi mekanisme pengunci tekan dan putar untuk memfasilitasi tugas commissioning dan pemeliharaan.
Dibangun untuk penggunaan industri berkelanjutan, katup memiliki peringkat tugas 100%, memastikan operasi yang andal dalam jangka panjang. Katup ini juga memiliki kelas perlindungan IP65, membuatnya cocok untuk lingkungan yang keras dan menuntut. Housing aluminium yang kokoh memberikan struktur yang ringan namun kuat, dan segel NBR memastikan layanan yang efektif dengan udara terkompresi.
Pemasangan disederhanakan dengan sistem pemasangan sub-basis yang tidak hanya merampingkan perpipaan tetapi juga memungkinkan perakitan manifold. Desainnya mencakup pasokan udara pilot internal, menghilangkan kebutuhan akan sumber udara pilot eksternal. Selain itu, katup mentolerir variasi tegangan ±10%, mengakomodasi fluktuasi daya industri yang umum.
Pelanggan dapat memilih antara katup solenoid tunggal dengan pengembalian pegas atau opsi solenoid ganda. Selain itu, untuk katup kontrol arah 5/3, tiga fungsi posisi tengah ditawarkan: All Ports Blocked (APB), Center Open Exhaust (COE), dan Center Open Pressure (COP), memberikan opsi kontrol serbaguna yang disesuaikan dengan permintaan aplikasi tertentu.
Parameter Teknis:
| Media |
Udara Terkompresi, Difilter Hingga 40 μm, Dilumasi Atau Tidak Dilumasi |
| Seri |
VCB22 |
| Laju Aliran |
245 Hingga 3350 L/min |
| Suhu Sekitar/Media |
-5°C Hingga +70°C |
| Merek |
IMI Norgren |
| Tipe Katup |
Katup Spool Diaktifkan Solenoid |
| Fungsi |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Pasokan Pilot |
Internal |
| Tekanan Operasi |
1,5 Hingga 8 Bar |
| Pilihan Tegangan |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
Aplikasi:
Aplikasi Katup Solenoid Seri Norgren VCB22
Katup solenoid seri Norgren VCB22 banyak digunakan di berbagai sektor industri. Katup ini menyediakan solusi kontrol pneumatik yang andal yang disesuaikan dengan berbagai kebutuhan manufaktur dan otomatisasi.
Mesin Pengemasan
Katup ini umum digunakan untuk mengelola aktuasi pneumatik dalam lini pengemasan makanan, proses pembentukan karton, dan operasi pengisian, memastikan kontrol yang efisien dan presisi.
Manufaktur Otomotif
Dalam industri otomotif, katup ini memfasilitasi perpindahan sirkuit udara untuk perlengkapan pengelasan, lini perakitan, dan sel kerja robot, berkontribusi pada alur kerja produksi yang ramping.
Makanan dan Minuman
Katup memungkinkan kontrol otomatis peralatan pengisian, mesin pelabelan, dan sistem penyortiran, meningkatkan akurasi dan kecepatan dalam pemrosesan makanan dan minuman.
Mesin Tekstil
Katup ini juga memainkan peran penting dalam menyediakan penggerak pneumatik untuk alat tenun, mesin pencelupan, dan lini penanganan kain di lingkungan manufaktur tekstil.
Kimia dan Farmasi
Digunakan untuk isolasi pneumatik dalam sirkuit fluida kontrol proses, katup solenoid ini sangat penting dalam aplikasi kimia dan farmasi, meskipun kompatibilitas media harus diverifikasi sebelum digunakan.
Elektronik dan Semikonduktor
Dalam sektor elektronik dan semikonduktor, seri VCB22 menawarkan kontrol pneumatik yang presisi untuk peralatan ruang bersih, stasiun perakitan Printed Circuit Board (PCB), dan sistem inspeksi.
Otomatisasi Industri Umum
Katup menyediakan kontrol arah dalam berbagai tugas otomatisasi seperti pemuatan dan pembongkaran mesin, operasi konveyor, lift, dan gerakan meja putar.
Aplikasi NAMUR
Seri ini dirancang untuk mendukung pemasangan langsung pada aktuator pneumatik, termasuk silinder dan katup kontrol, mengikuti standar NAMUR untuk integrasi yang mulus.
Sistem Manifold
Selain itu, katup VCB22 cocok untuk instalasi terpusat multi-katup menggunakan sub-basis, memungkinkan solusi perpipaan yang ramping dan terintegrasi dalam sistem manifold.
Dukungan dan Layanan:
Katup Solenoid Norgren dirancang untuk memberikan kontrol yang andal dan efisien atas sistem pneumatik dan fluida. Untuk dukungan teknis, pastikan Anda memiliki nomor model produk, spesifikasi, dan detail aplikasi yang siap untuk memfasilitasi bantuan yang akurat.
Tim dukungan teknis kami dapat membantu dengan panduan pemasangan, pemecahan masalah, tips pemeliharaan, dan pemilihan produk untuk memastikan kinerja optimal Katup Solenoid Norgren Anda.
Kami juga menawarkan berbagai layanan termasuk perbaikan dan perombakan, pasokan suku cadang, dan konfigurasi khusus untuk memenuhi kebutuhan aplikasi tertentu.
Untuk dokumentasi produk terperinci, termasuk lembar data, manual, dan model CAD, silakan merujuk ke situs web resmi Norgren atau katalog produk.
Pastikan semua pemasangan mematuhi standar keselamatan dan kondisi operasi yang relevan yang ditentukan dalam dokumentasi produk untuk menjamin operasi yang aman dan efisien.
Pengemasan dan Pengiriman:
Katup Solenoid Norgren dikemas dengan hati-hati untuk memastikan perlindungan maksimal selama transit. Setiap katup disegel secara individual dalam bungkus plastik pelindung dan kemudian ditempatkan dalam sisipan busa yang pas di dalam kotak kardus yang kokoh untuk mencegah pergerakan atau kerusakan apa pun.
Untuk pengiriman, produk yang dikemas dimasukkan ke dalam karton luar yang tahan lama dengan label yang jelas yang menunjukkan isi dan instruksi penanganan. Kami menggunakan layanan kurir yang andal yang menyediakan pelacakan dan asuransi untuk menjamin pengiriman yang aman dan tepat waktu.
Semua bahan pengemas yang digunakan sesuai dengan standar lingkungan, memastikan bahwa Katup Solenoid Norgren tiba dalam kondisi sempurna sambil meminimalkan dampak ekologis.
