Deskripsi Produk:

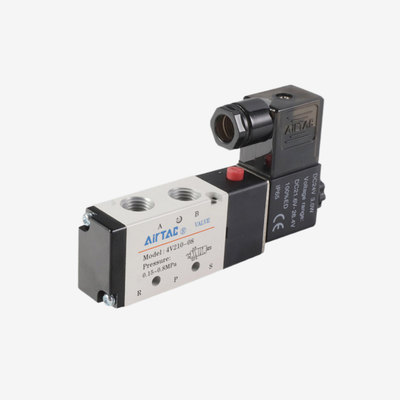

Seri 4V mencakup pilihan lengkap katup solenoid pneumatik 5/2 arah yang dioperasikan pilot, termasuk koil pengganti individual dan kit manifold multi-stasiun yang sudah dirakit. Produk-produk ini direkayasa untuk memberikan kontrol arah udara terkompresi yang andal dalam aplikasi otomatisasi industri. Katup tersedia dengan ukuran port mulai dari 1/8″ hingga 1/2″, dan kapasitas aliran (Cv) mereka bervariasi dari sekitar 0,56 hingga 2,80, mengakomodasi ukuran aktuator dan persyaratan kecepatan yang berbeda.
Pelanggan dapat memilih dari rakitan katup solenoid tunggal atau ganda yang lengkap, badan katup yang ditujukan untuk integrasi atau penggantian manifold, serta koil pengganti individual yang tersedia dalam AC220V atau DC24V untuk kebutuhan servis lapangan. Kit manifold multi-stasiun hadir dalam konfigurasi dari 2 hingga 10 stasiun, yang dirancang khusus untuk model 4V210-08 dan 4V110-06. Selain itu, kit khusus ditawarkan untuk seri 4V310-08 dan 4V310-10. Desain manifold ini mengoptimalkan sentralisasi port P (masuk) dan R/S (buang), secara efektif meminimalkan fitting eksternal dan mengurangi potensi titik kebocoran lebih dari 70% dibandingkan dengan memasang setiap katup secara terpisah.
Pengkabelan independen untuk setiap stasiun memungkinkan kombinasi tegangan AC dan DC pada satu blok manifold, meningkatkan fleksibilitas sistem, terutama ketika mengintegrasikan kontrol PLC dengan sakelar keselamatan manual. Dibangun dari paduan aluminium, badan katup memiliki struktur kolom geser yang memastikan respons sensitif dengan gesekan rendah.
Katup-katup ini tidak memerlukan pelumasan oli; namun, jika udara yang dilumasi digunakan, harus dipasok secara terus menerus, dengan rekomendasi pelumas ISO VG32 atau yang setara. Setiap katup dilengkapi dengan fitur override manual, yang memfasilitasi pemasangan dan pemecahan masalah tanpa memerlukan daya listrik. Koil memiliki peringkat IP65 dan mengonsumsi daya sekitar 3 VA untuk varian AC atau 3 W untuk varian DC.
Rentang tekanan operasi standar untuk katup berada di antara 0,15 dan 0,8 MPa (21 hingga 114 psi), sementara tekanan bukti berkisar dari 1,2 hingga 1,5 MPa tergantung pada sumber spesifik. Ini memastikan kinerja yang andal dalam berbagai kondisi industri.
Fitur:

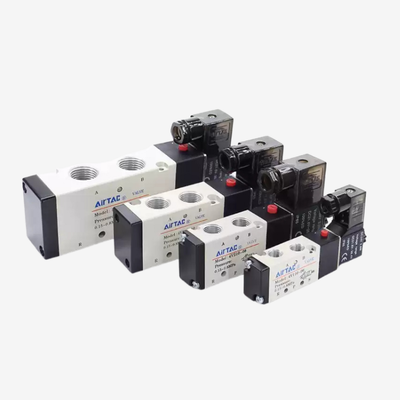

Ukuran port untuk katup-katup ini berkisar dari 1/8 inci hingga 1/2 inci, mencakup model seperti 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10, dan 4V410-15. Variasi ini memastikan kompatibilitas dengan spektrum aplikasi pneumatik yang luas.

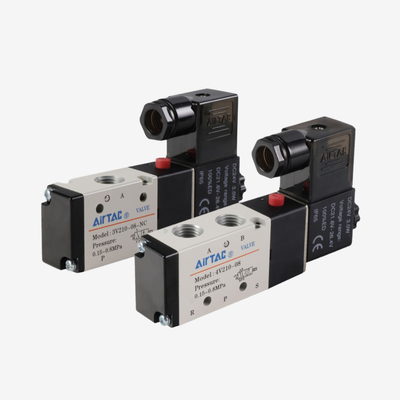

Menampilkan desain kontrol arah yang dioperasikan pilot 5/2 arah, katup-katup ini menawarkan kemampuan switching yang andal yang ideal untuk silinder kerja ganda dan aktuator pneumatik. Pengguna dapat memilih antara konfigurasi solenoid tunggal dan ganda, dengan versi solenoid ganda menyediakan fungsi memori untuk mempertahankan posisi.

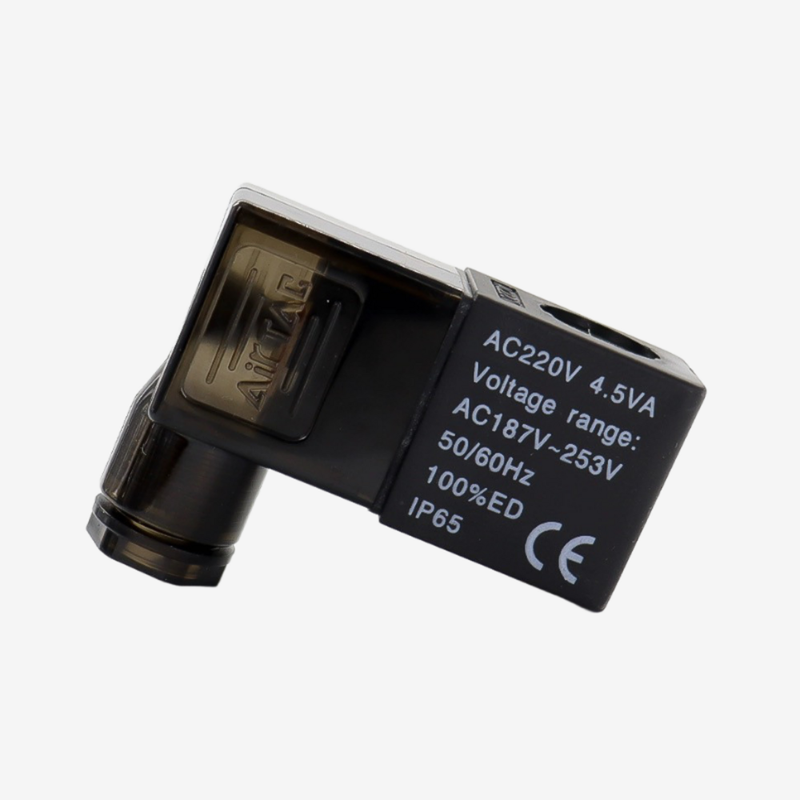

Untuk fleksibilitas, ada pilihan untuk membeli badan katup saja. Ini berguna untuk skenario integrasi atau penggantian manifold di mana koil dan pengkabelan sudah terpasang. Selain itu, koil pengganti individual tersedia dalam varian AC220V dan DC24V, memungkinkan servis lapangan tanpa perlu mengganti seluruh rakitan katup.
Kit manifold multi-stasiun tersedia dalam konfigurasi yang sudah dirakit mulai dari 2 hingga 10 stasiun untuk model seperti 4V210-08 dan 4V110-06. Kit untuk 4V310-08 dan 4V310-10 juga disediakan untuk meminimalkan ruang pemasangan dan secara signifikan mengurangi waktu perakitan.
Sistem menggunakan logistik udara terpusat dengan port P dan R/S berdiameter besar, yang secara substansial mengurangi fitting eksternal dan potensi titik kebocoran lebih dari 70%. Selain itu, pengkabelan stasiun independen mendukung pencampuran tegangan pada satu manifold ringkas, memungkinkan penggunaan tegangan AC dan DC secara bersamaan.
Ekspansi modular difasilitasi melalui penggunaan pelat kosong yang menyegel stasiun yang tidak terpakai. Desain ini memungkinkan peningkatan di masa mendatang tanpa perlu memasang kembali pasokan udara utama, meningkatkan fleksibilitas dan skalabilitas sistem.
Badan katup terbuat dari paduan aluminium, menyediakan solusi yang ringan namun tahan lama yang cocok untuk lingkungan industri yang menuntut. Struktur kolom geser memastikan kinerja penyegelan yang sangat baik dan respons sensitif dengan gesekan minimal.
Katup-katup ini beroperasi tanpa memerlukan pelumasan, menyederhanakan prosedur perawatan sambil mencegah kontaminasi kabut oli, yang sangat penting di sektor-sektor seperti pengolahan makanan dan perakitan elektronik. Override manual disertakan sebagai fitur standar, membantu dalam pemasangan, pemecahan masalah, dan operasi darurat.
Koil dilengkapi dengan perlindungan IP65, membuatnya tahan debu dan tahan terhadap semprotan air, sehingga memastikan operasi yang andal bahkan di lingkungan yang menantang. Rentang tekanan operasi berkisar dari 0,15 hingga 0,8 MPa, membuat katup-katup ini cocok untuk berbagai sistem pneumatik industri.
Selain itu, katup dirancang untuk menahan tekanan bukti antara 1,2 dan 1,5 MPa, memberikan margin keamanan yang melindungi dari lonjakan tekanan dan meningkatkan keandalan sistem secara keseluruhan.
Parameter Teknis:
| Bahan Segel |
NBR (standar) |
| Bahan Badan |
Paduan Aluminium |
| Override Manual |
Standar |
| Cairan |
Udara Tersaring (40 μm) |
| Tipe Katup |
Katup Kontrol Arah 5/2 Arah yang Dioperasikan Pilot |
| Pilihan Tegangan Koil |
DC12V, DC24V, AC110V, AC220V |
| Perlindungan Koil |
IP65 |
| Tekanan Operasi |
0,15–0,8 MPa (21–114 Psi) |
Aplikasi:
Kontrol Silinder Kerja Ganda
Fungsi katup 5/2 arah memberikan kontrol yang tepat untuk memperpanjang dan menarik kembali aktuator pneumatik. Pengaturan ini memungkinkan operasi silinder kerja ganda yang efisien dan andal dalam berbagai aplikasi industri.
Panel Otomatisasi Multi-Silinder
Kit manifold dirancang untuk memusatkan pasokan udara dan pengkabelan, yang membantu dalam menciptakan kabinet kontrol yang ringkas. Panel-panel ini dapat menampung hingga 10 stasiun katup, menjadikannya ideal untuk tugas otomatisasi yang kompleks yang melibatkan banyak silinder.
Sistem Kontrol Tegangan Campuran
Satu manifold mampu mendukung sistem kontrol tegangan campuran, menampung stasiun yang digerakkan PLC DC 24V dan stasiun keselamatan manual AC 220V. Fleksibilitas ini menyederhanakan integrasi dan meningkatkan keserbagunaan sistem kontrol.
Aplikasi Otomatisasi Industri
Katup kontrol arah banyak digunakan dalam mesin manufaktur, perakitan, dan pengemasan untuk memastikan operasi yang lancar dan presisi. Katup-katup ini memainkan peran penting dalam mengoptimalkan produktivitas dan menjaga alur kerja yang konsisten.
Penanganan Material
Sistem kontrol mengelola gripper, penjepit, dan aktuator pemosisian, memungkinkan penanganan material yang efisien. Kontrol yang tepat ini penting untuk tugas otomatisasi yang melibatkan manipulasi dan penempatan komponen.
Perakitan Makanan dan Elektronik
Operasi bebas pelumas dari komponen pneumatik ini mencegah kontaminasi oli pada jalur produksi, yang sangat penting dalam proses perakitan makanan dan elektronik. Fitur ini memastikan kualitas produk dan kepatuhan terhadap standar industri.
Pemeliharaan Lapangan dan Retrofit
Suku cadang pengganti seperti koil dan badan katup tersedia secara terpisah, memungkinkan perbaikan yang ditargetkan tanpa perlu mengganti seluruh rakitan manifold. Pendekatan ini mengurangi waktu henti dan biaya pemeliharaan di lapangan.
Kustomisasi:
Katup pneumatik AirTac 4V110-M5 kami menawarkan layanan kustomisasi yang luar biasa untuk memenuhi persyaratan spesifik Anda. Diproduksi di Tiongkok dan bersertifikat CE, katup kontrol arah 5/2 arah yang dioperasikan pilot ini dirancang dengan badan paduan aluminium yang tahan lama dan perlindungan koil dengan peringkat IP65, memastikan kinerja yang andal dalam berbagai aplikasi industri.
Kami menyediakan opsi kustomisasi yang fleksibel untuk katup pneumatik, mengakomodasi tekanan operasi dari 0,15 hingga 0,8 MPa (21 hingga 114 Psi) dan kompatibilitas dengan udara tersaring (40 μm). Dengan jumlah pesanan minimum hanya 1 buah dan kemampuan pasokan 5000 buah per bulan, kami dapat memenuhi pesanan dalam ukuran berapa pun secara efisien. Harga dapat dinegosiasikan agar sesuai dengan anggaran Anda, dan pengemasan dilakukan dengan aman dalam karton.
Waktu pengiriman kami berkisar dari 1 hingga 7 hari kerja setelah pembayaran, dengan persyaratan pembayaran yang nyaman termasuk T/T, Western Union, dan PayPal. Percayakan layanan kustomisasi katup pneumatik kami untuk memberi Anda solusi katup berkualitas tinggi, andal, dan disesuaikan yang sangat sesuai dengan kebutuhan operasional Anda.
Pengemasan dan Pengiriman:
Pengemasan Produk:
Katup Solenoid Pneumatik dikemas dengan hati-hati untuk memastikan perlindungan selama transit. Setiap katup dikemas secara individual dalam kantong plastik anti-statis yang kokoh untuk mencegah kerusakan akibat kelembaban dan debu. Unit individu kemudian ditempatkan dalam sisipan busa yang dipotong khusus di dalam kotak kardus yang tahan lama untuk meminimalkan pergerakan dan menyerap guncangan. Kemasan luar diberi label dengan detail produk, instruksi penanganan, dan informasi pengiriman untuk memfasilitasi pengiriman yang aman dan akurat.
Pengiriman:
Kami menawarkan opsi pengiriman yang andal untuk mengirimkan Katup Solenoid Pneumatik dengan cepat dan aman. Produk dikirim melalui operator terpercaya dengan pelacakan tersedia untuk semua pesanan. Tergantung pada tujuan, metode pengiriman termasuk layanan darat standar, dipercepat, dan angkutan udara. Semua pengiriman mematuhi peraturan pengiriman internasional, dan dokumentasi yang diperlukan disediakan untuk izin pabean untuk memastikan pengiriman yang lancar ke seluruh dunia.
