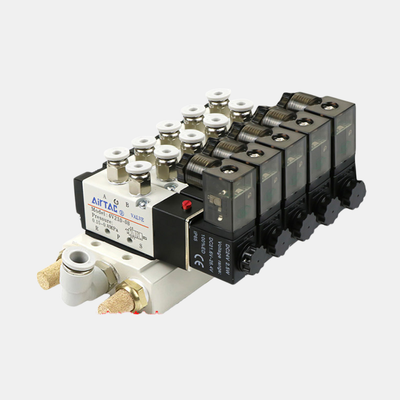

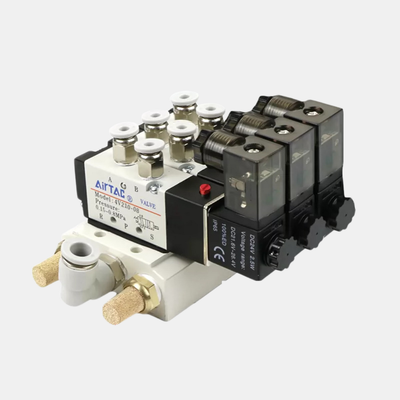

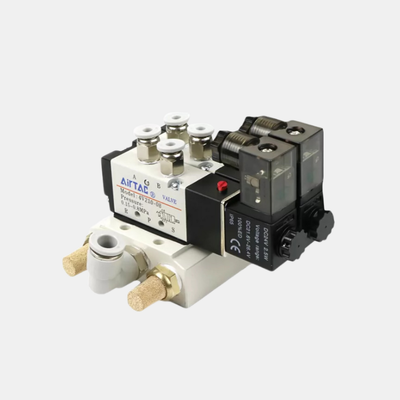

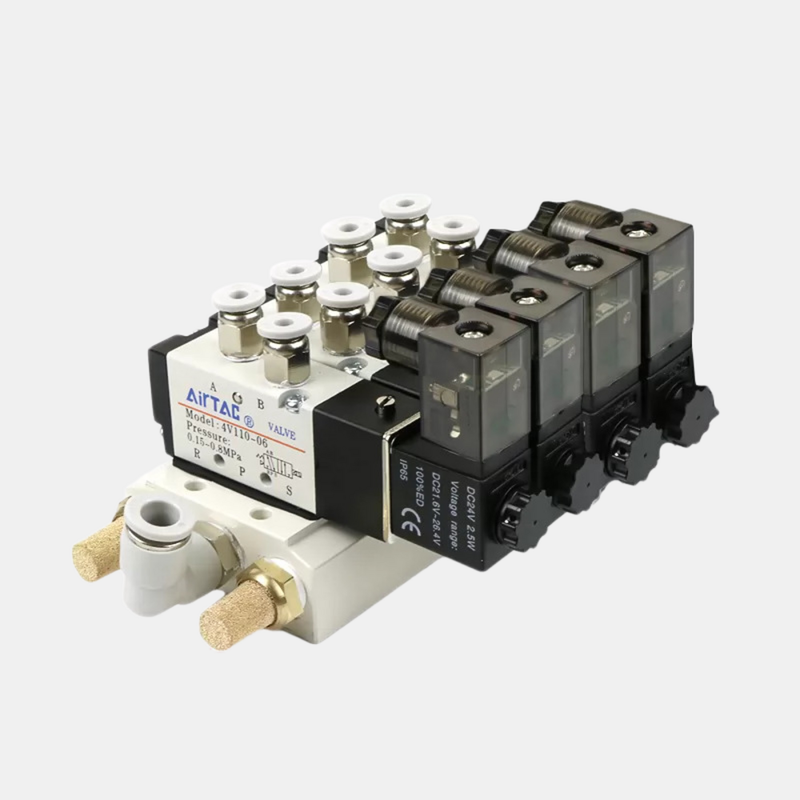

Kit Manifold Katup Solenoid Multi Stasiun Airtac 4V310-08 Grup Katup Terintegrasi 2 / 3 / 4 / 5 / 6 Posisi Internal Untuk Sirkuit Pneumatik Multi Saluran

Deskripsi Produk:

Seri 4V menawarkan pilihan katup solenoid pneumatik pilot-operated 5/2 arah yang serbaguna, termasuk koil pengganti individual dan kit manifold multi-stasiun yang sudah dirakit sebelumnya. Produk-produk ini dirancang dengan cermat untuk memastikan kontrol arah udara terkompresi yang andal dalam sistem otomatisasi industri. Seri ini mendukung berbagai ukuran port dari M5 dan 1/8″ hingga 1/2″, menampilkan area penampang efektif yang meluas dari 12 mm² hingga 50 mm². Selain itu, koefisien aliran (Cv) berkisar dari 0,56 hingga 2,80, melayani berbagai dimensi aktuator dan permintaan kecepatan.

Katup dalam seri ini tersedia sebagai unit solenoid tunggal atau ganda yang lengkap, badan katup yang ditujukan untuk integrasi manifold atau penggantian, dan koil pengganti individual yang kompatibel dengan sumber daya AC220V atau DC24V, ideal untuk pemeliharaan di lokasi. Kit manifold multi-stasiun hadir dengan konfigurasi 2 hingga 10 stasiun untuk model 4V210-08 dan 4V110-06. Ada juga kit khusus untuk seri 4V310-08 dan 4V310-10. Desain manifold terintegrasi ini menyederhanakan proses instalasi dengan mengkonsolidasikan beberapa katup pada satu alas yang kokoh, menghemat ruang berharga di kabinet kontrol yang ringkas. Ini juga menampilkan port suplai dan pembuangan terpusat, yang meminimalkan kebutuhan akan fitting eksternal dan mengurangi potensi kebocoran dibandingkan dengan pemipaan katup terpisah. Selain itu, desain pengkabelan stasiun independen memungkinkan kombinasi tegangan AC dan DC dalam satu blok manifold, menawarkan fleksibilitas besar untuk sistem yang mengintegrasikan kontrol PLC bersama dengan stasiun keselamatan manual.

Dibuat dari paduan aluminium yang tahan lama, badan katup menggunakan struktur kolom geser yang memastikan penyegelan yang rapat dan operasi yang responsif. Lubang internalnya dimesin secara presisi untuk menurunkan tingkat gesekan, yang menghasilkan tekanan awal rendah dan memperpanjang masa pakai katup. Khususnya, katup ini tidak memerlukan pelumasan oli; namun, jika udara yang dilumasi digunakan, itu harus disuplai secara terus menerus (disarankan pelumas ISO VG32 atau yang setara). Fitur override manual adalah standar, memfasilitasi instalasi dan pengujian tanpa memerlukan daya listrik. Koil diberi peringkat IP65 untuk perlindungan dan memiliki konsumsi daya sekitar 3 VA untuk varian AC atau 3 W untuk versi DC, tergantung pada modelnya.

Rentang tekanan operasi standar untuk katup seri 4V berkisar dari 0,15 hingga 0,8 MPa (21 hingga 114 psi), dengan tekanan bukti maksimum 1,2 MPa (175 psi). Katup ini juga dirancang untuk beroperasi dengan andal dalam rentang suhu -20°C hingga +70°C, menjadikannya cocok untuk berbagai lingkungan industri.

Fitur:

Pilihan ukuran port berkisar dari M5 dan 1/8″ hingga 1/2″, mengakomodasi berbagai model termasuk seri 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10, dan 4V410-15. Rentang ini memastikan kompatibilitas di berbagai aplikasi.

Dirancang sebagai katup kontrol arah pilot-operated 5/2 arah, ia menawarkan kemampuan switching yang andal yang disesuaikan untuk silinder double-acting dan aktuator pneumatik. Pengguna dapat memilih antara konfigurasi solenoid tunggal dan ganda, di mana versi solenoid ganda memiliki fungsi memori untuk mempertahankan penahanan posisi.

Untuk opsi instalasi yang lebih fleksibel, tersedia versi badan katup saja, ideal untuk integrasi manifold atau skenario penggantian di mana koil dan pengkabelan sudah ada. Selain itu, koil pengganti individual dalam AC220V dan DC24V ditawarkan untuk servis lapangan yang nyaman tanpa perlu mengganti seluruh unit katup.

Kit manifold multi-stasiun hadir dalam konfigurasi yang sudah dirakit sebelumnya mulai dari 2 hingga 10 stasiun, yang dirancang khusus untuk model seperti 4V210-08 dan 4V110-06, dengan kit tambahan yang mendukung model 4V310-08 dan 4V310-10. Kit ini membantu mengurangi ruang instalasi dan secara signifikan memperpendek waktu perakitan.

Basis manifold terintegrasi semakin menyederhanakan pengaturan dengan mengkonsolidasikan beberapa katup pada satu alas yang kokoh, yang menampilkan port suplai dan pembuangan terpusat. Pengkabelan independen pada setiap stasiun memungkinkan pencampuran tegangan pada satu blok manifold yang ringkas, memungkinkan tegangan AC dan DC berdampingan secara efisien.

Dibuat dari paduan aluminium yang tahan lama, badan katup ringan namun kokoh, cocok untuk lingkungan industri yang menuntut. Struktur kolom geser memastikan penyegelan yang sangat baik dan respons yang sangat sensitif dengan gesekan minimal.

Katup beroperasi tanpa pelumasan, menyederhanakan prosedur pemeliharaan dan mencegah kontaminasi kabut oli, yang sangat penting dalam pemrosesan makanan atau perakitan elektronik. Override manual disertakan sebagai fitur standar untuk membantu instalasi, debugging, dan operasi darurat.

Koil dilindungi sesuai standar IP65, menjadikannya tahan debu dan tahan terhadap semprotan air, memastikan kinerja yang andal dalam kondisi yang keras. Rentang tekanan operasi berkisar dari 0,15 hingga 0,8 MPa, cocok untuk berbagai sistem pneumatik industri, sementara peringkat tekanan bukti 1,2 MPa menawarkan margin aman terhadap lonjakan tekanan.

Terakhir, katup dirancang untuk beroperasi secara efisien dalam rentang suhu yang luas dari -20°C hingga +70°C, mengakomodasi persyaratan suhu sekitar industri yang umum.

Parameter Teknis:

Aplikasi:

Kustomisasi:

AirTac menawarkan solusi katup solenoid pneumatik G1/4 yang disesuaikan dengan nomor model 4V210-08, yang dirancang untuk memenuhi beragam kebutuhan aplikasi. Diproduksi di China dan bersertifikat CE, katup pneumatik ini memastikan kinerja yang andal dan kualitas tinggi. Kami menyediakan jumlah pesanan minimum hanya 1 unit, dengan harga yang tersedia melalui negosiasi untuk memenuhi persyaratan proyek Anda.

Katup pneumatik kami menampilkan tipe katup kontrol arah pilot-operated 5/2 arah, terbuat dari bahan badan paduan aluminium yang tahan lama dan dilengkapi dengan bahan segel NBR standar. Ini dioptimalkan untuk digunakan dengan udara yang difilter hingga 40 μm, memastikan operasi yang efisien dan tahan lama.

Pelanggan dapat memilih dari beberapa pilihan tegangan koil termasuk DC24V, AC110V, dan AC220V agar paling sesuai dengan spesifikasi sistem mereka. Pengemasan ditangani dengan aman dalam karton untuk memastikan pengiriman yang aman.

Dengan kemampuan pasokan yang kuat sebanyak 5000 buah per bulan, kami menjamin pengiriman segera dalam waktu 1-7 hari kerja setelah pembayaran. Ketentuan pembayaran fleksibel, menerima T/T, Western Union, dan PayPal.

Percayakan AirTac untuk kebutuhan katup solenoid pneumatik G1/4 Anda, menggabungkan kualitas, kustomisasi, dan layanan yang sangat baik untuk mendukung aplikasi katup pneumatik Anda.

Dukungan dan Layanan:

Produk Katup Solenoid Pneumatik kami dirancang untuk memberikan kinerja yang andal dan efisien dalam berbagai aplikasi industri. Untuk memastikan operasi yang optimal, kami menyediakan dukungan teknis dan layanan komprehensif termasuk panduan instalasi, bantuan pemecahan masalah, dan rekomendasi pemeliharaan.

Untuk instalasi, silakan merujuk ke manual produk untuk mengkonfirmasi koneksi listrik dan fitting pneumatik yang tepat. Instalasi yang tepat sangat penting untuk menghindari masalah operasional dan memperpanjang masa pakai katup.

Jika Anda mengalami masalah operasional, tim dukungan teknis kami dapat membantu dengan diagnostik untuk mengidentifikasi masalah seperti malfungsi koil, kebocoran udara, atau kesalahan listrik. Kami merekomendasikan inspeksi dan pembersihan rutin untuk mencegah kontaminasi dan memastikan fungsi katup yang lancar.

Kami juga menawarkan layanan perbaikan dan suku cadang pengganti untuk meminimalkan waktu henti dan menjaga efisiensi sistem Anda. Para ahli kami dapat memberikan saran tentang pemilihan katup dan kustomisasi untuk memenuhi persyaratan aplikasi tertentu.

Dengan memanfaatkan dukungan teknis dan layanan kami, Anda dapat memaksimalkan kinerja dan daya tahan Katup Solenoid Pneumatik Anda, memastikan operasi yang konsisten dan andal dalam sistem pneumatik Anda.
