Deskripsi produk:

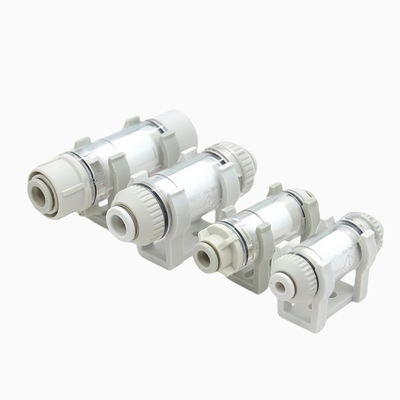

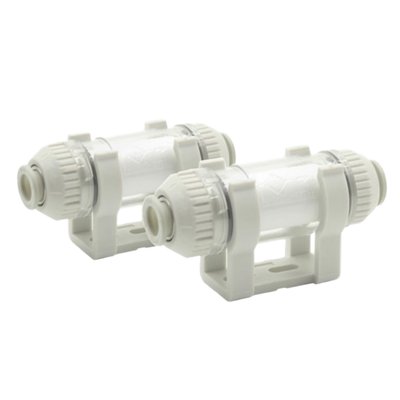

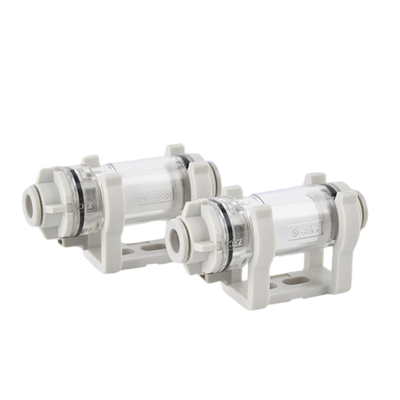

Seri ZFC terdiri dari kompak, in-line air suction filter yang dirancang khusus untuk melindungi peralatan vakum dari debu, partikel, dan kontaminan lainnya.Kekotoran ini dapat menyebabkan masalah operasi dalam sirkuit vakum pneumatikDengan dipasang langsung di saluran hisap, diposisikan antara generator vakum dan cangkir hisap,Filter secara efektif mencegah puing-puing masuk ke komponen penting seperti pompa vakumPerlindungan ini secara signifikan memperpanjang masa pakai bagian vakum penting ini.
Salah satu fitur penting dari seri ZFC adalah fungsi dual-tekanan.Fleksibilitas ini membuat filter ideal untuk sirkuit yang menggabungkan fungsi vakum dan blow-offSelain itu, aksesori satu sentuhan filter memungkinkan koneksi dan pemutusan tabung dengan cepat, tanpa alat.Elemen jenis kartrid di dalam dapat dengan mudah diganti dengan hanya membuka penutup dengan satu sentuhan, bahkan ketika filter tetap terhubung ke sistem pipa.
Seri filter ZFC mengakomodasi berbagai ukuran port, mulai dari ø4 mm hingga ø12 mm dalam ukuran metrik dan ø5/32 "hingga ø3/8" dalam ukuran inci.Tingkat aliran yang direkomendasikan dalam kondisi vakum berkisar dari 10 L/menit hingga 100 L/menit (ANR)Pengguna dapat memilih tingkat filtrasi baik 5 μm atau 10 μm, dengan elemen filter standar 10 μm mencapai efisiensi filtrasi sekitar 95%.Kasus filter transparan dan terbuat dari nilon transparan khusus, meskipun beberapa varian dilengkapi dengan kasus polikarbonat sebagai standar. Hal ini memungkinkan untuk pemeriksaan visual yang mudah dari status kontaminasi elemen filter.Model dengan akhiran B termasuk bracket pemasangan untuk pemasangan aman pada panel atau mesin.
Fitur:
Unit ini menawarkan kompatibilitas ganda dengan tekanan positif dan vakum, mampu menangani vakum hingga -100 kPa dan tekanan positif hingga 1,0 MPa.Desainnya yang serbaguna membuatnya cocok untuk berbagai aplikasi.
Pemasangan dan pemeliharaan disederhanakan berkat perlengkapan satu sentuhan yang memungkinkan koneksi dan pemutusan tabung dengan cepat dan tanpa alat, meningkatkan efisiensi dan mengurangi waktu henti.
Dengan hanya membuka penutup dengan satu sentuhan tanpa menggunakan alat apapun, bahkan ketika unit tetap terhubung ke pipa,pemeliharaan menjadi mudah.
Mekanisme penguncian built-in memastikan bahwa tidak ada komponen yang menyebar atau jatuh saat unit dilepas selama operasi tekanan positif, meningkatkan keamanan dan kenyamanan.
Kasus transparan, terbuat dari nilon atau polikarbonat transparan khusus, memungkinkan pemeriksaan visual yang mudah dari kondisi elemen, memungkinkan pengguna untuk memantau tingkat kontaminasi sekilas.
Pilihan penyaringan termasuk elemen 5 μm atau 10 μm, dengan elemen standar 10 μm memberikan efisiensi penyaringan 95%. Ini memastikan kinerja penyaringan yang efektif untuk berbagai persyaratan.
Dibangun dari resin cetak, unit ini kompak dan ringan. khususnya, seri ZFC100 hanya berat 11,5 gram, memudahkan penanganan dan pemasangan.

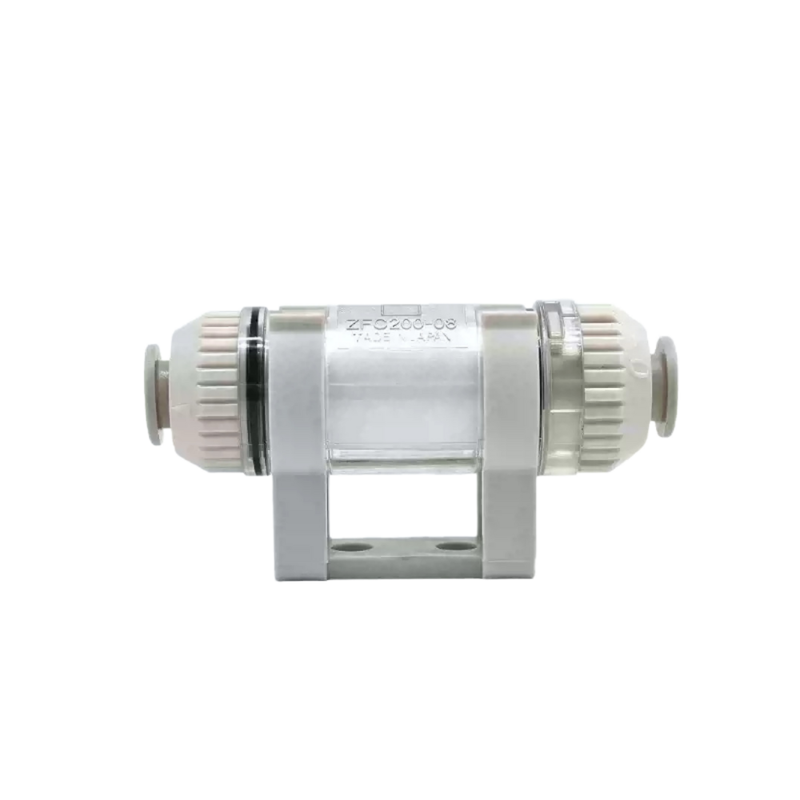

Model dengan akhiran B dilengkapi dengan bracket pemasangan yang disertakan, memungkinkan instalasi yang aman dan stabil dalam pengaturan yang berbeda.
Produk ini mendukung berbagai ukuran port, mengakomodasi tabung metrik dari ø4 hingga ø12 mm serta tabung inci dari ø5/32 "ke ø3/8", memberikan fleksibilitas untuk sistem pipa yang beragam.
Dengan arus aliran mulai dari 10 sampai 100 liter per menit (ANR), sangat cocok untuk sirkuit vakum kecil hingga menengah, memenuhi berbagai permintaan operasi.
Ini kompatibel dengan beberapa bahan tabung, termasuk nilon, nilon lunak, poliuretan, dan poliuretan lunak, sehingga menawarkan fleksibilitas dalam pemasangan.
Kisaran suhu operasi berkisar dari 0 sampai 60 °C, memastikan kinerja yang dapat diandalkan tanpa risiko beku dalam kondisi lingkungan yang khas.
Mengenai daya tahan elemen, seri ZFC10 dan ZFC20 memberikan resistensi tekanan diferensial hingga 0,15 MPa, sementara seri ZFC05 dinilai 0,10 MPa,menjamin kinerja yang kuat dalam kondisi tekanan yang bervariasi.
Parameter teknis:
| Cairan |
Udara, nitrogen |
| Bahan unsur |
PVF |
| Jenis koneksi |
Fittings satu sentuhan |
| Seri |
ZFC |
| Suhu |
0 sampai 60°C |
| Materi Kasus |
Special Clear Nylon (standar) |
| Bahan Sampul |
PBT |
| Filtrasi |
5 μm Atau 10 μm |
| Tekanan Operasi |
−100 KPa hingga 1,0 MPa |
| Bahan segel |
NBR |
Aplikasi:
Perlindungan cangkir hisap vakum memainkan peran penting dalam mencegah debu dan partikel lain masuk ke sirkuit vakum.Perlindungan ini membantu menghindari kerusakan pada komponen penting seperti ejektor dan pompa, memastikan umur panjang dan keandalan sistem.
Dalam sistem pick-and-place, filtrasi diterapkan pada tangan robot dan saluran hisap penanganan bahan.Filtrasi ini membantu menjaga kebersihan dan efisiensi saluran vakum selama operasi penanganan yang tepat.
Sektor manufaktur semikonduktor dan elektronik bergantung pada perlindungan sirkuit vakum untuk berbagai tugas.dimana pengendalian kontaminasi sangat penting untuk menjaga kualitas produk.
Proses perakitan otomotif menggunakan adsorpsi vakum untuk mentransfer dan menahan panel dan komponen bodi.Filtrasi yang efektif dalam sistem vakum ini memastikan kinerja yang konsisten dan mencegah kerusakan.
Dalam industri makanan dan peralatan medis, filtrasi vakum diterapkan selama kemasan, pemrosesan, dan perakitan perangkat medis.Hal ini membantu menegakkan standar kebersihan dan menjamin penanganan bahan sensitif dengan aman.
Mesin percetakan mendapat manfaat dari pengendalian vakum dan penyaringan transfer untuk mengamankan bahan dengan akurat selama operasi pencetakan.Filtrasi ini meningkatkan kualitas dan efisiensi proses pencetakan.
Peralatan transfer otomatis menggabungkan filtrasi untuk melindungi generator vakum dan katup dalam jalur produksi otomatis.Perlindungan ini sangat penting untuk menjaga kontinuitas operasi dan mencegah kerusakan.
Selain itu, sirkuit vakum dan ledakan yang dikombinasikan sering menggunakan satu filter.menyederhanakan desain sistem dan meningkatkan fungsi.
