Deskripsi Produk:

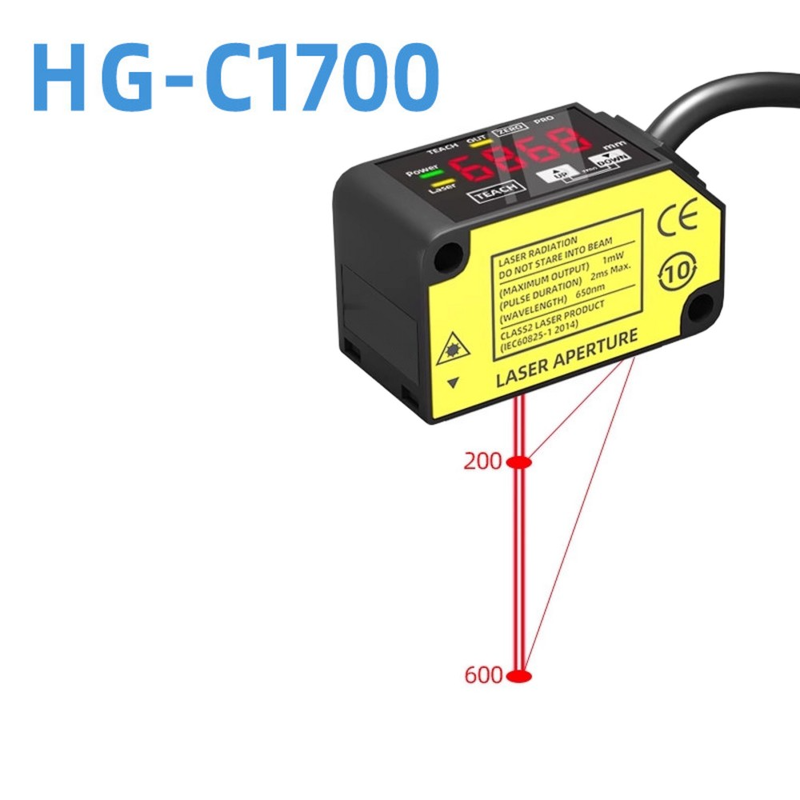

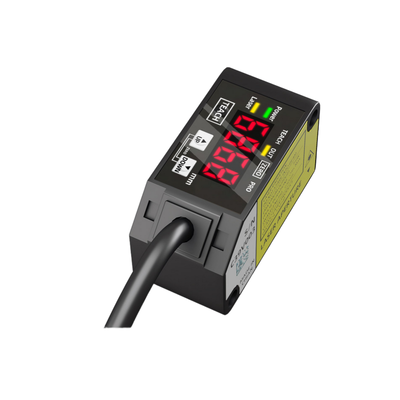

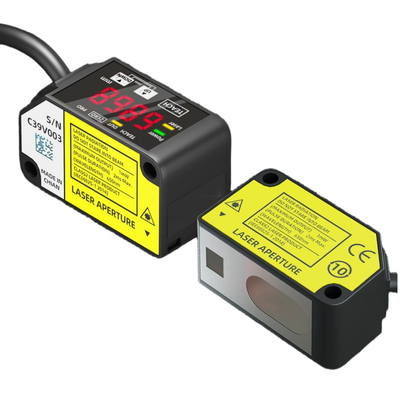

Seri HG-C terdiri dari sensor perpindahan laser CMOS ringkas yang dirancang khusus untuk aplikasi otomatisasi industri yang menuntut pengukuran jarak dan posisi yang stabil dan sangat presisi. Setiap sensor dalam seri ini dilengkapi sistem optik laser CMOS terintegrasi yang dikombinasikan dengan cermin bawaan. Desain inovatif ini menghasilkan kedalaman bodi yang ramping sambil memastikan akurasi pengukuran setara dengan sensor perpindahan khusus.

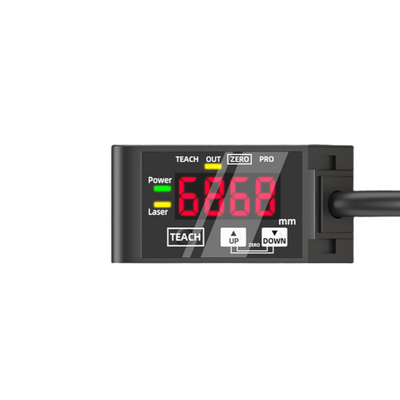

Tampilan digital 7 segmen terintegrasi untuk menampilkan jarak terukur langsung dalam milimeter. Fitur ini memungkinkan operator untuk dengan mudah memverifikasi pembacaan dan mengatur nilai ambang batas tanpa memerlukan alat pemrograman eksternal, menyederhanakan proses kalibrasi dan pemantauan.
Sensor ini mencakup lima jarak pusat pengukuran yang berbeda: 30 mm, 50 mm, 100 mm, 200 mm, dan 400 mm. Rentang terukur yang sesuai meluas dari ±5 mm hingga ±200 mm, dengan pengulangan bervariasi antara 10 μm dan 800 μm tergantung pada model spesifik yang dipilih. Mengenai linearitas, model 30 mm, 50 mm, dan 100 mm mencapai ±0,1% skala penuh (F.S.), sedangkan sensor yang dirancang untuk rentang pengukuran yang lebih panjang memiliki spesifikasi linearitas ±0,2% F.S. atau ±0,3% F.S.
Pilihan keluaran meliputi sinyal tegangan analog mulai dari 0 hingga 5 volt dan keluaran arus analog dari 4 hingga 20 mA. Selain itu, sensor dilengkapi keluaran kontrol kolektor terbuka yang mendukung konfigurasi NPN atau PNP, dengan mode operasi Light-ON atau Dark-ON yang dapat dipilih untuk memenuhi berbagai persyaratan aplikasi.
Sensor seri HG-C terbungkus dalam housing ringkas dengan peringkat IP67, menawarkan perlindungan terhadap masuknya debu dan air. Sensor beroperasi secara efektif dalam kisaran suhu -10°C hingga +45°C dan dirancang untuk menahan kondisi getaran dan guncangan yang umum ditemukan di lingkungan industri. Untuk memberi daya pada sensor ini memerlukan suplai 12 hingga 24 V DC, dengan konsumsi arus rendah tidak melebihi 40 mA pada 24 V DC.
Pengguna dapat memilih dari waktu respons yang dapat dipilih yaitu 1,5 ms, 5 ms, atau 10 ms agar paling sesuai dengan persyaratan kecepatan aplikasi mereka. Tergantung pada modelnya, sensor ini dilengkapi dengan berbagai sertifikasi termasuk CE, UKCA, FDA, dan UL/c-UL, memastikan kepatuhan dengan standar keselamatan dan kualitas internasional.
Fitur:
Desain optik menggunakan struktur CMOS ringkas dengan cermin terintegrasi yang secara efektif mengurangi kedalaman sensor. Desain ini mempertahankan akurasi tinggi yang biasanya diharapkan dari sensor perpindahan, memastikan pengukuran yang tepat meskipun ukurannya ringkas.
Pengukuran ditampilkan secara digital dalam milimeter melalui tampilan 7 segmen yang jelas. Fitur ini memungkinkan pengguna untuk melihat jarak terukur secara langsung, membuat proses pengaturan ambang batas dan verifikasi hasil di tempat menjadi jauh lebih sederhana dan efisien.
Sensor menawarkan berbagai rentang pengukuran melalui jarak pusat 30 mm, 50 mm, 100 mm, 200 mm, dan 400 mm. Rentang ini mencakup rentang pengukuran mulai dari ±5 mm hingga ±200 mm, memberikan fleksibilitas untuk berbagai persyaratan aplikasi.
Pengulangan tinggi adalah fitur utama, dengan presisi mulai dari 10 mikrometer pada model HG-C1030 dan mencapai hingga 800 mikrometer pada model HG-C1400 ketika diukur pada jarak antara 200 mm dan 400 mm.
Untuk akuisisi data eksternal dan kebutuhan penskalaan, perangkat menyediakan keluaran analog ganda yang mencakup keluaran tegangan 0–5 V serta keluaran arus 4–20 mA. Ini memfasilitasi integrasi dengan berbagai sistem kontrol.
Pengguna dapat memilih dari tiga waktu respons—1,5 ms, 5 ms, atau 10 ms—memungkinkan mereka untuk menyeimbangkan kecepatan pengukuran terhadap stabilitas sesuai dengan tuntutan aplikasi.
Sensor dilengkapi keluaran kontrol NPN atau PNP dengan desain transistor kolektor terbuka. Sensor mendukung mode Light-ON atau Dark-ON yang dapat dipilih dan menyertakan perlindungan hubung singkat untuk keandalan dan keselamatan yang ditingkatkan.
Dirancang untuk lingkungan industri yang tangguh, sensor memiliki peringkat IP67, membuatnya kedap debu dan tahan terhadap masuknya air. Ini memastikan operasi yang andal dalam kondisi yang menantang.
Kepatuhan dengan berbagai sertifikasi menambah daya tarik sensor. Sensor ini memenuhi standar CE untuk EMC dan RoHS, persyaratan UKCA, peraturan pemberitahuan laser FDA, dan memiliki pengakuan UL/c-UL, memastikan kepatuhan dengan standar keselamatan dan kualitas internasional.
Konsumsi daya dijaga seminimal mungkin untuk meningkatkan efisiensi, dengan perangkat menarik 40 mA atau kurang pada 24 V DC dan 65 mA atau kurang pada 12 V DC, mendukung operasi yang hemat energi.
Parameter Teknis:
| Jarak Pusat Pengukuran |
30 Mm, 50 Mm, 100 Mm, 200 Mm, 400 Mm |
| Pengulangan |
10 μm, 30 μm, 70 μm, 200 μm, 800 μm |
| Keluaran Kontrol |
Kolektor Terbuka NPN (Tersedia Versi PNP) |
| Kelas Perlindungan |
IP67 |
| Keluaran Analog |
Tegangan 0–5 V / Arus 4–20 mA |
| Rentang Pengukuran |
±5 Mm, ±15 Mm, ±35 Mm, ±80 Mm, ±200 Mm |
| Tegangan Suplai |
12–24 V DC ±10% |
| Waktu Respons |
1,5 / 5 / 10 ms Dapat Dipilih |
| Deskripsi |
Kompatibel dengan kontaktor SIRIUS, kontaktor 3-kutub, dan sistem kontaktor motor. |
Aplikasi:
Deteksi Posisi dan Keberadaan
Aplikasi ini melibatkan verifikasi pengiriman dan penempatan benda kerja yang benar pada robot transfer serta stasiun perakitan. Memastikan penempatan yang akurat sangat penting untuk kelancaran operasi dan efisiensi dalam lingkungan manufaktur otomatis.
Verifikasi Ketinggian Tumpukan dan Kuantitas
Teknologi pengukuran jarak digunakan untuk menentukan ketinggian objek yang ditumpuk dan untuk mengkonfirmasi jumlah lapisan dalam proses penanganan material. Ini membantu menjaga akurasi inventaris dan menyederhanakan logistik.
Inspeksi Ketebalan dan Dimensi
Sistem pengukuran inline menilai ketebalan dan dimensi suku cadang, lembaran, dan komponen lain selama manufaktur. Inspeksi berkelanjutan ini memastikan bahwa produk memenuhi spesifikasi kualitas dan mengurangi risiko cacat.
Pemantauan Perpindahan
Pemantauan perpindahan waktu nyata memberikan umpan balik untuk tahap pemosisian, mesin press, dan peralatan pembentukan. Kemampuan ini memungkinkan kontrol gerakan dan penyesuaian yang tepat selama proses produksi.
Kontrol Kualitas
Jaminan kualitas dapat ditingkatkan melalui inspeksi go/no-go yang memanfaatkan pengaturan ambang batas berdasarkan pengukuran jarak digital. Metode ini membantu dalam membuat keputusan cepat mengenai penerimaan atau penolakan produk.
Panduan Robot
Umpan balik jarak analog disediakan untuk membantu robot dalam tugas pick-and-place dan sistem penanganan otomatis. Umpan balik ini meningkatkan akurasi dan efisiensi dalam operasi robotik.
Dukungan dan Layanan:
Produk Variable Frequency Converter (VFC) kami hadir dengan dukungan teknis dan layanan komprehensif yang dirancang untuk memastikan kinerja dan keandalan yang optimal. Tim ahli kami siap membantu dengan panduan instalasi, pemecahan masalah, dan pemeliharaan rutin untuk memaksimalkan masa pakai peralatan Anda.
Kami menyediakan manual pengguna terperinci dan dokumentasi teknis untuk membantu Anda memahami fitur dan pengoperasian Variable Frequency Converter Anda. Selain itu, pembaruan perangkat lunak dan peningkatan firmware secara teratur dirilis untuk meningkatkan fungsionalitas dan mengatasi masalah yang diketahui.
Untuk masalah teknis apa pun, insinyur dukungan kami dapat menawarkan diagnostik jarak jauh dan saran penyelesaian masalah yang cepat. Sesi pelatihan dan lokakarya juga tersedia untuk membantu staf Anda mahir dalam mengoperasikan dan memelihara unit VFC.
Kami menawarkan kontrak layanan yang disesuaikan yang mencakup inspeksi terjadwal, pemeliharaan preventif, dan dukungan prioritas untuk meminimalkan waktu henti dan memperpanjang masa pakai konverter Anda. Suku cadang dan komponen pengganti tersedia untuk memastikan perbaikan cepat bila diperlukan.
Komitmen kami adalah untuk memberikan dukungan yang andal dan efisien sepanjang siklus hidup Variable Frequency Converter Anda, membantu Anda mencapai integrasi yang mulus dan efisiensi operasional puncak dalam aplikasi Anda.
Pengemasan dan Pengiriman:
Pengemasan dan Pengiriman Produk
Variable Frequency Converter dikemas dengan hati-hati untuk memastikan pengiriman yang aman dan perlindungan optimal selama transit. Setiap unit ditempatkan dengan aman dalam sisipan busa yang pas di dalam kotak kardus berdinding ganda yang kokoh untuk mencegah pergerakan dan menyerap guncangan.
Bahan pelindung tambahan seperti kantong anti-statis dan paket penyerap kelembaban disertakan untuk melindungi komponen elektronik sensitif dari listrik statis dan kelembaban.
Untuk pesanan yang lebih besar, produk dipalet dan dibungkus menyusut untuk memberikan stabilitas ekstra dan kemudahan penanganan selama transportasi.
Pilihan pengiriman meliputi layanan darat standar, dipercepat, dan angkutan barang, tergantung pada persyaratan pelanggan dan tujuan. Semua pengiriman dilacak dan diasuransikan untuk menjamin pengiriman yang tepat waktu dan aman.
Sebelum pengiriman, setiap Variable Frequency Converter menjalani inspeksi kualitas akhir untuk memverifikasi integritas kemasan dan kondisi produk.
